| 测量范围 | 5000KN |
|---|---|
| 产地 | 济南 |
| 电源电压 | 380V |
| 调速范围 | 140mm/min |
| 负荷 | 5000KN |
| 精度 | ±1% |
| 类别 | 液压式试验机 |
| 适用对象 | 橡胶 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 分类 | 压力试验机 |
| 发货期限 | 90天之内 |
| 品牌 | 研瑞 |
| 型号 | YJW-5000 |
| 加工定制 | 否 |
| 拉伸空间 | 400mm |
一、 产品主要用途及适用范围：
本机专用于检验公路桥梁板式橡胶支座成品的力学性能试验。可进行抗压弹性模量试验、抗剪弹性模量试验、剪切角试验、极 抗压强度试验、摩擦系数试验、转角试验及公路桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。本机各项精度均符合JJG157拉力、压力和万能材料试验机检定要求。

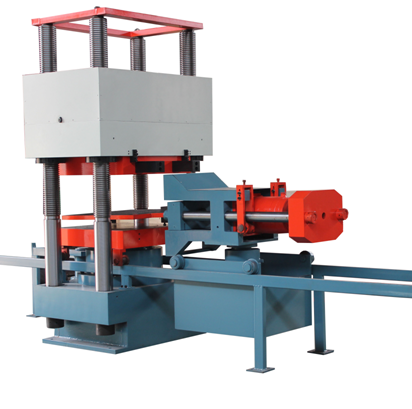

主机采用四立柱结构，横梁、底座、上下压板均采用整体铸钢结构，机架刚性强度和结构稳定性均优于两立柱结构，便于测量试样弹性变形。微机控制自动连续平稳加载，自动保载，自动采集数据、储存、绘制曲线，自动打印试验报告，可进行桥梁橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、转角试验、极限抗压强度试验、转角试验。
产品执行标准：GB20688.4-2007《橡胶支座第四部分：普通橡胶支座》JT/T-4-2004《公路桥梁板式橡胶支座》,GB/T17955-2009《球形支座技术条件》。增加适当的传感器可按JT-391-2009《公路桥梁盆式橡胶支座》进行盆式橡胶支座的检测。
主要技术参数
| 型号、规格kN | YJW-5000 |
| 最 负荷kN | 5000 |
| 最 空间mm | 1000 |
| 上下压板尺寸mm | 820X820X150 |
| 立柱净距X*Ymm | 920X480 (Φ150mm) |
| 上压板升降 | 垂直双向油缸活塞杆 |
| 工作活塞最 行程mm | 300mm |
| 负荷精度 | 优于±1%(0.4%-100 F.S.) |
| 位移精度 | 优于±1%(0.4%-100 F.S.) |
| 位移分辨率 | ±1/300000 |
| 主机尺寸 | 1300*900*2800mm |
| 轨道长度 | 4500mm |
| 工作活塞推进速度mm/min | 50mm/min |
