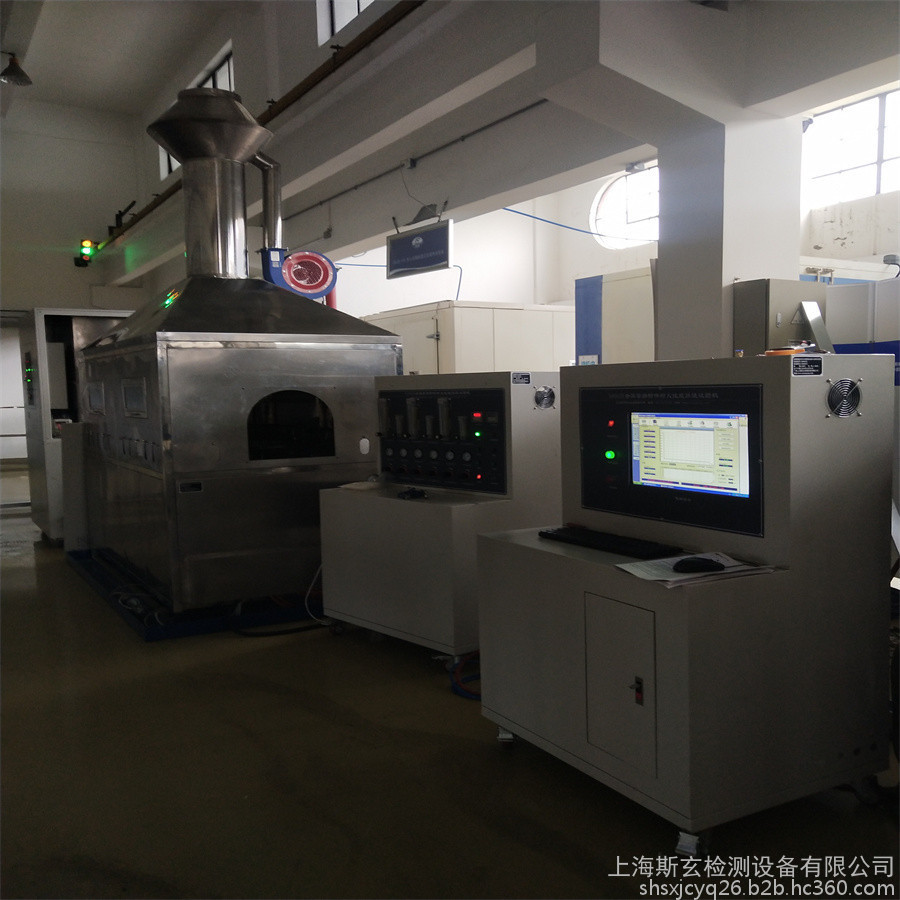

上海斯玄 软管组件耐火性能试验机 胶管燃烧试验机

1、试验箱管道系统：

1）试验进水温度和出水温度实时监控。

2）进水压力表、试验管道内部压力表各1个，刻度精度为1％。

3）调节压力装置1套，进水端装有压力调节装置，水压可调。

4）进水、出水管道安装有截止阀，以防止进出水倒流。

5）管道密封装置1套。

6）管道全部采用管径DN25的不绣钢水管安装。

7）系统增压泵1台，可调水压**至1.2Mpa（约12bar），主要控制管道内部的进水压力。系统工作时，工作压力5±0.2bar。

8）施加火焰温度：试验持续时间在试件达到试验温度(火焰温度)，即两个测量点的温度都达到试验温度时开始计算。测量点1水温应为（80±2）℃，测量点2水温应为**85℃，测量点3和4处的火焰温度为（800±50）℃。火焰长度与宽度均应符合GB/T 21477-2008 / ISO 15540

9）水流速可控制，如果测量点2水温大于85度，水泵转速需提高，并且系统报警，如果持续大于85度10秒钟（时间可调整），系统自动切断火焰燃烧装置。

10）夹持管子固定试验管子装置1套。（不是一套，是根据安能提供的不同类型的胶管，分别配置不同的管接头装置）

11）试验箱上端安装抽风系统。（抽风管长度应满足安装要求）

12）试验箱容积(mm)：宽╳深╳高: 1600 ╳ 1000 ╳ 1400(加抽风系统总高约3500)。

13）设备需配有急停按钮，即拍下急停按钮，火焰燃烧将被切断

四、控制系统

1）燃气流量采用流量计控制，流量计0.5~5L/min一个，介质丙烷，精度为2％；

2）喷灯（如右图）直径为35mm ，共8个（喷灯内径为1mm），以4个为1组单独控制，燃烧角度方向可随意调节，各喷灯间距80mm~120mm之间可调；

3）喷灯的摆放为横向2排，纵向4排；

4）蓝色火焰高度为55mm，火焰总高度为175mm，火焰大小可调；

5）自动点火功能；

6）燃气：纯度不低于95％的丙烷（自备）；

7）燃烧计时器：0~99.99（h/m/s），，燃烧时间可随意设定；

8）试验试样温度测试点6组，其中2组为量热块，位置可调，温度显示采用切换显示方式；

9）8控制箱容积：宽╳高╳深: 330 ╳ 550 ╳ 330mm
