方圆拉力试验机 拉压力插拔力综合试验机 全自动连接器插拔寿命测试可定制

一、产品简介：

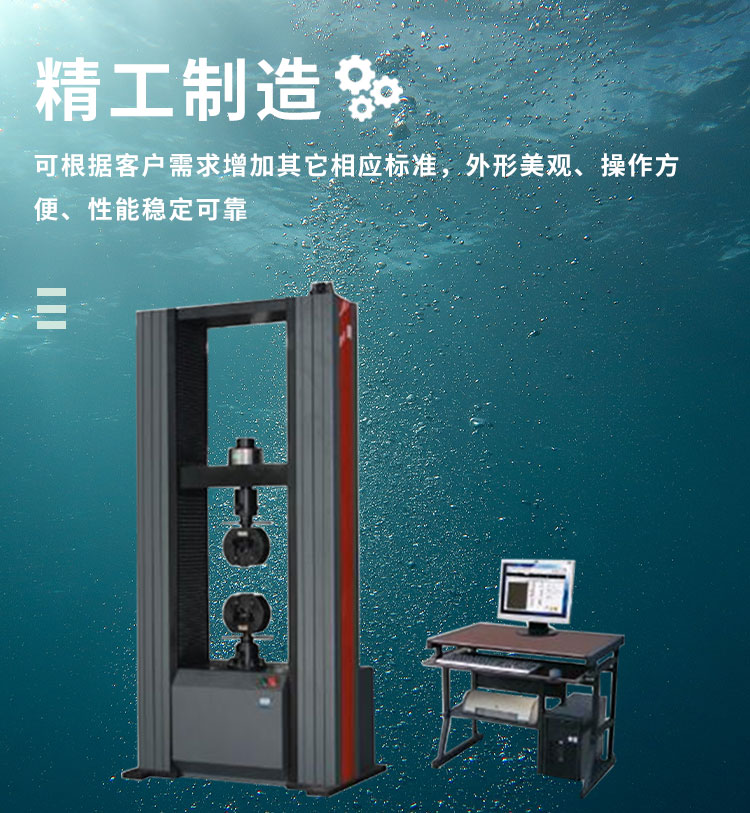

FYDW微机控制电子万能试验机的设计采用国外的先进控制理念，满足标准GB/T228《金属材料室温拉伸试验方法》GB/T7314《金属材料室温压缩试验方法》GB/T14452《金属材料弯曲力学性能试验方法》可以满足GB、ISO、ASTM、DIN等标准。可根据客户需求增加其它相应标准。外形美观、操作方便、性能稳定可靠。计算机通过方圆公司研制的全数字控制系统进行采集控制、经方圆全数字调速控制器直接控制全数字调速电机转动、转速经减速系统减速后通过精密丝杠副实现横梁上升、下降，完成试样的拉伸、剥离等力学性能试验。

二、适用范围：

本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合相关标准的要求。该机可对橡胶、塑料、塑胶、无纺布、纺织面料、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(及其它高硬度钢)、铸件、钢板、钢带、有色金属、汽车配件、合金材料及其它非金属材料和金属材料进根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后，用其进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，也可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数；建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析；是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

 二、技术参数：

序号 技术指标 FYDW-5 FYDW-10 FYDW-20 FYDW-30 FYDW-50 FYDW-100 FYDW-200 FYDW-300

1 试验机等级 1级或0.5级

2 试验力**值 5kN 10kN 20kN 30kN 50kN 100kN 200KN 300KN

3 试验力测量范围 **试验力的（0.4～100）%

4 试验力测量精度 **试验力的（0.2～100）%测量范围内，优于示值的±1％（1级）；

**试验力的（0.4～100）%测量范围内，优于示值的±0.5％（0.5级）

5 试验力分辨力 ±300000码

6 变形**值 10mm

7 变形测量范围 引伸计满量程的（0.2-100）%

8 变形测量精度 引伸计满量程的（0.2-100）%范围内，优于示值的±1％（1级）；

9 位移测量精度 优于示值的±1％（1级）；优于示值的±0.5％（0.5级）

10 位移分辨力 0.001mm

11 位移速度（mm/min） 0.   005 ~ 500

12 拉伸行程（mm） 700

13 压缩行程（mm） 600

14 试验宽度（mm） 380 400 420 650

15 力控速率调节范围 0.005--5%Fs/s

16 力控速率控制精度 为±1%设定值以内

17 变形速率调节范围 0.005—5%Fs/s

18 变形速率控制精度 速率＜0.05%Fs时，为±1%设定值以内；

速率＞0.05%Fs时，为±0.5%设定值以内

19 位移速率控制精度 速率＜0.01mm/min时，为设定值的±1%以内；

速率≥0.01mm/min时，为设定值的±0.5%以内。 0.005—250mm/min

20 恒力、恒位移、恒变形控制范围（0.5~100）%Fs

21 恒力、恒位移、恒变形控制精度 设定值≥10%Fs时，为设定值的±0.1%以内；

速率＜10%Fs时，为设定值的±1%以内

22 工作环境 室温10～35℃，湿度20%～80%

23 主机外形尺寸

（宽×深×高）(mm) 700*450*1750 750*500*1850 820*550*1950 1100*770*2613

24 主机重量（kg） 350 400 850 1560
