| 测量范围 | 100-1000N |
|---|---|
| 产地 | 山东 |
| 电源电压 | 220V |
| 调速范围 | 0.05-500mm/min |
| 负荷 | 1000N |
| 精度 | ±1% |
| 类别 | 电子万能试验机 |
| 适用对象 | 金属材料 非金属材料 复合材料等 |
| 执行质量标准 | 国标 |
| 贸易属性 | 外贸+内贸 |
| 分类 | 电子万能试验机 |
| 发货期限 | 7天 |
| 品牌 | 方圆 |
| 加工定制 | 是 |
| 拉伸空间 | 750mm（可根据客户需要调节定制） |
一、产品概述：

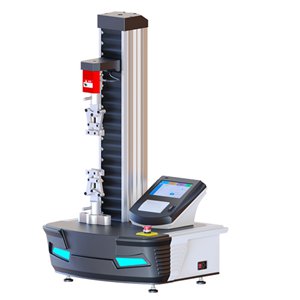

WDS-01/1液晶显示电子万能试验机(单臂式)可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
二、主机功能结构：

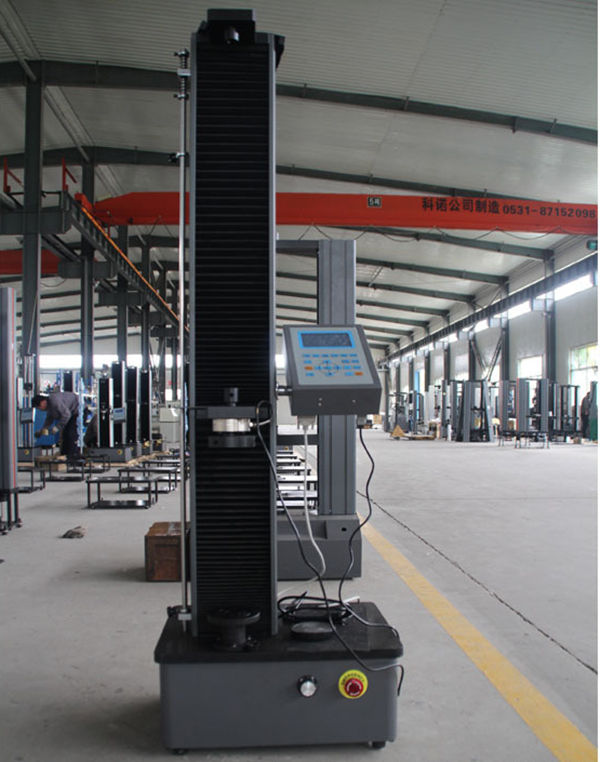

该机采用单臂式结构，主机部分由立柱、上横梁、中横梁、工作台组成，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。
三、技术参数：
| 产品名称 | 液压显示电子万能试验机 | |||||||
| 产品型号 | WDS-01 | WDS-02 | WDS-05 | WDS-1 | WDS-2 | WDS-5 | ||
| 结构形式 | 单臂式结构 | |||||||
| 最大试验力（N） | 100 | 200 | 500 | 1000 | 2000 | 5000 | ||
| 试验力级别 | 1级 | |||||||
| 试验力测量范围 | （0.2--100）%FS | |||||||
| 试验力示值相对误差 | ≤示值的±1% | |||||||
| 力分辨率 | 1/50000 | |||||||
| 位移测量装置 | 光电编码器 | |||||||
| 位移示值相对误差 | ≤示值的±1% | |||||||
| 位移分辨率（mm） | 0.01 | |||||||
| 位移速率调节范围（mm/min） | 1-500无极调速 | |||||||
| 安全保护装置 | 机械限位保护和软件过载保护 | |||||||
| 有效拉伸空间（mm） | 700~1000 | |||||||
| 拉伸夹具 | 根据材料选配 | |||||||
| 主机外形尺寸（mm） | 420×280×1580 | |||||||
| 主机电源 | 0.3KW/AC220V±10% | |||||||
| 主机重量（KG） | 150 | |||||||
