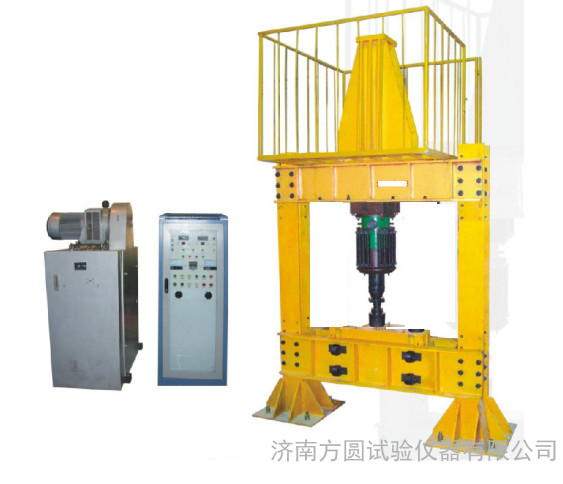

电液伺服接触网预埋槽道疲劳试验机 预埋槽道疲劳寿命性能检测仪

槽道疲劳试验机主要技术参数：

1、**静态试验力：±100kN，精度±0.5%，精度范围2%—100FS.；

2、**动态试验力：±100kN；动态波动度2%；

3、作动器行程：±100mm，示值精度±0.5%FS；

4、加载通道数量：单通道

5、控制方式：全数字液压伺服协调控制,协调加载；

6、控制模式：全数字力、位移闭环控制，控制模式可平滑切换；

7、输入波形：正弦、三角、方波、梯形、斜波等；

8、控制频率范围：0.1-50Hz；

9、幅频特性：3Hz时，振幅±7mm；

10、伺服泵站：单组40L伺服泵站，总流量40L/min，压力21Mpa，电机总功率21KW（单个**15KW），过滤精度3μ；

11、伺服阀流量：≥100L/min；

12、框架**承受载荷：300kN；龙门框架刚度≥3.0*108N/m ，外形尺寸宽*高660*1000mm；作动器安装位置自动可调整，以适应对各种试样进行试验；可调整高度的移动横梁。；

13、铸造T型铁底板尺寸：650*800*70mm，铸造铁底预留孔，便于各种式样安装；

14、制冷采用油冷。

零部件配置表：

1、100KN伺服作动器 1套

2、位移传感器 1件

3、力传感器 1件

5、恒压伺服泵站 1套

6、三通道分油器 1套

7、管路系统及密封件 1套

8、电缆及信号线 1套

9、控制器 1套

10、铸造底板 1套

11、附具及备件 1套

12、油冷机 1套

13、控制软件及数据处理 1套

14、计算机、打印机 各1台
