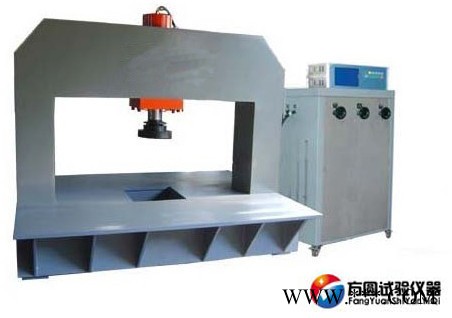

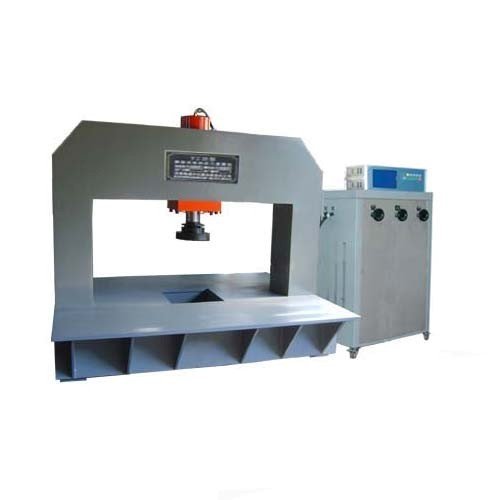

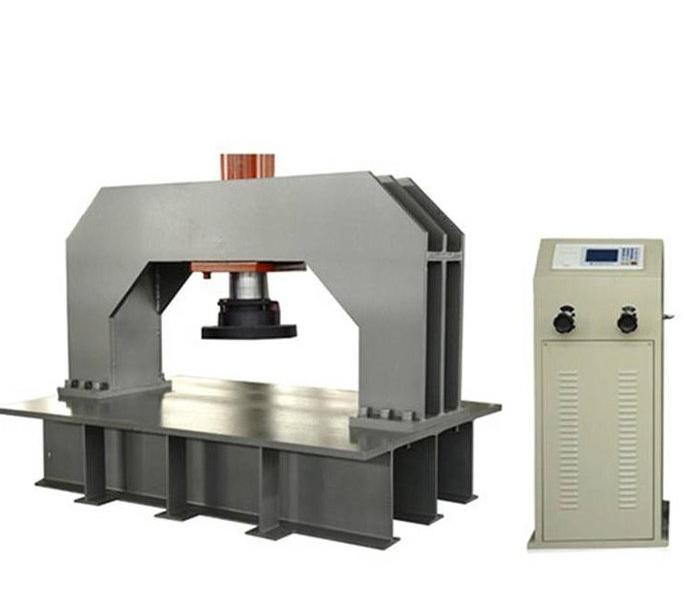

济南方圆JGY-1000型数显式井盖压力试验机 井盖压力检验设备 加球座

一、产品概述：

本JGY-1000数显式井盖压力试验机主机采用高刚度结构，油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效，加载油缸上置，工作台高度300mm，便于取放井盖试件。根据CJ／T3012-1993《铸铁检查井盖》、CJ／T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或标准设计制作，用于井盖承载能力及变形的试验，JGY-1000其结构性能符合试验规范要求。

二、功能特点：

1、JGY-1000数显式井盖压力试验机主机主机采用高刚度结构，保证试验过程中的安全性。

2、加载油缸上置，工作台高度300mm，便于取放井盖试件。

3、刚性垫块与活塞推出端之间采用球铰式联结，保证测得承载力的真实性。

4、油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效。

5、采用专业试验机油泵电机组，低噪音长寿命。

6、选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。

7、数显表显示，实时显示当前力值、峰值等。

三、技术参数：

1**试验力：1000KN

2、 有效试验空间：1500mm×1500mm

3、 工作台高度：300mm

4、 力值精度：≤±1%（优于1级）

5、 加载速度调节范围：0.1～25KN/s(手动无级调速)

6、 活塞行程：350mm

7、 变形测量范围：0-20mm

8、 变形测量分辨率：0.01mm

9、 载荷指示精度：0.1KN

10、加载方式：电动液压

11、控载方式：手动无级调速。

12、加载介质：68#抗磨液压油

13、电机功率：0.75KW

14、需用电压：380V/220V

15、主机尺寸：2000mm×1500mm×1500mm（长×宽×高）

16、主机重量：3000Kg

四、主机配套：

1、JGY-1000数显式井盖压力试验机主机：油缸活塞、4套刚性垫块、力传感器 1台

2、控制油源：电机油泵、转换阀、手动调速阀、滤油器若干油管 1台

3、使用说明书、合格证、保修卡、装箱单 1套
