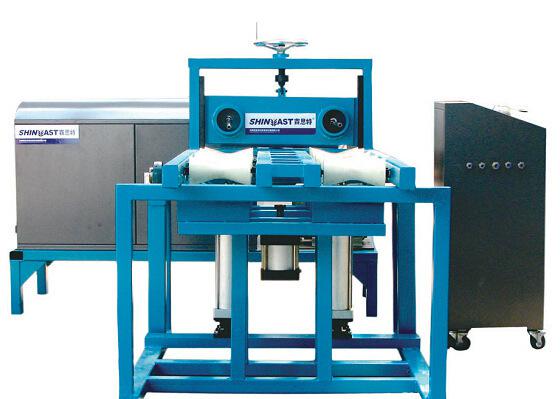

气瓶水压检测装置 气瓶外测法水压力试验机配水套

气瓶水压检测装置 气瓶外测法水压力试验机配水套

主要技术参数：

1)测试压力：0-45MPa；（可选40/60mpa）

2)测试范围：气瓶外径：219 - 426mm气瓶长度：600 - 2000mm；

3)工作介质:   水

4)最高设计压力   50MPa

5)工作气源压力：0.6-0.8MPa；

6)工作气源流量：≥1m3/min；

7)外接电源电压：220V /50Hz；

8)试验压力控制精度 ≤0.06MPa

9)水量测量精度     ≤0.1g

10)控制采用：计算机+数据采集卡(美国NI)+ 控制软件

软件程序：基于labview程序开发环境自主开发；

水套采用气囊式密封装置、

赛思特气瓶检测设备

设备现场照片

    车用压缩天然气气瓶检测线是我公司根据国内外CNG/LNG新能源汽车车载气瓶的使用要求，结合我国的实际情况开发研制而成的整套气瓶检测线。

一、检测设备参照依据：参照国家相关标准

GB24162-2009汽车用压缩天然气金属内胆纤维环缠绕气瓶定期检验与评定

GB7144    气瓶颜色标志

GB8335  气瓶专用螺纹

GB/T8336气瓶专用螺纹量规

GB/T9251气瓶水压实验方法

GB 12135  气瓶定期检验站技术条件

GB/T12137气瓶气密性实验方法

GBl5382  气瓶阀通用技术条件

GBl7258  汽车用压缩天然气钢瓶

GB17926  车用压缩天然气瓶阀

GB19533  汽车用压缩天然气钢瓶定期检验与评定

JB4730-94      压力容器无损检测

TSGZ7001      特种设备检验检测机构标准规则

TSGR0009-2009  气瓶安全监察规

二、检测范围

本检测线适用于设计、制造公称工作压力为16 - 25MPa，公称容积为30 - 120L，满足压缩天然气钢瓶、不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

1、天然气瓶技术参数：

①气瓶外径：219 - 426mm

②气瓶长度：600 - 2000mm

③气瓶重量： ≤160Kg

2、气瓶外形：形式A（收底）、形式B（凹底）、形式C（两头瓶）

三、总体性能要求：

1、满足车用天然气瓶年检10000-15000只。

2、适合不同规格气瓶的综合在线检验，满足天然气瓶检验要求以及国家相关法规、标准。

3、检测线具有一定的自动化操作能力，实现流水作业，、大大的提高检测效率，保证检测质量.

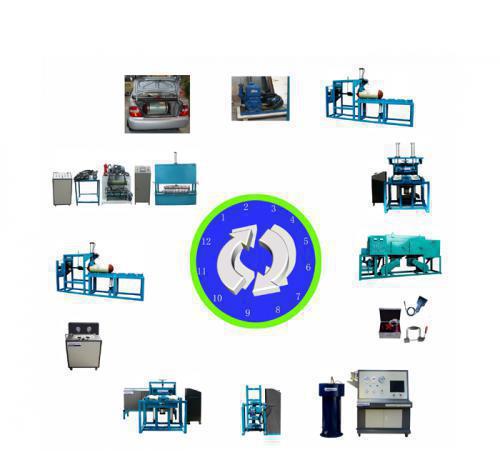

4、检测流程图

四、检测设备技术参数：

1、氮气置换装置

主要技术参数：

1)氮气压力：6-10MPa；

2)使用压力：0.4MPa；

3)工位数： 4；

4)置换后可燃性气体含量（V）：<2%；

5)配备管道气体减压器；

6）气体减压器进口压力：≥15MPa

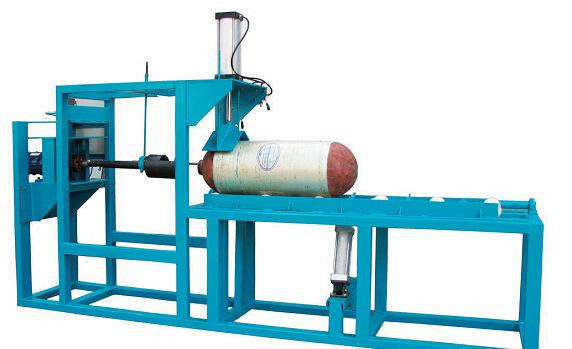

2、卧式瓶阀装卸机（拆阀、装阀）

  主要技术参数：（含电子扭矩控制）

1)电机功率：2.0kW；

2)传动速比：1：60；

3)主轴转速：15r/min；

4)气源压力：0.5-0.8MPa；

5)使用气瓶范围：直径￠219-426；长度L600-2000mm；

6)装瓶阀：手动/自动；

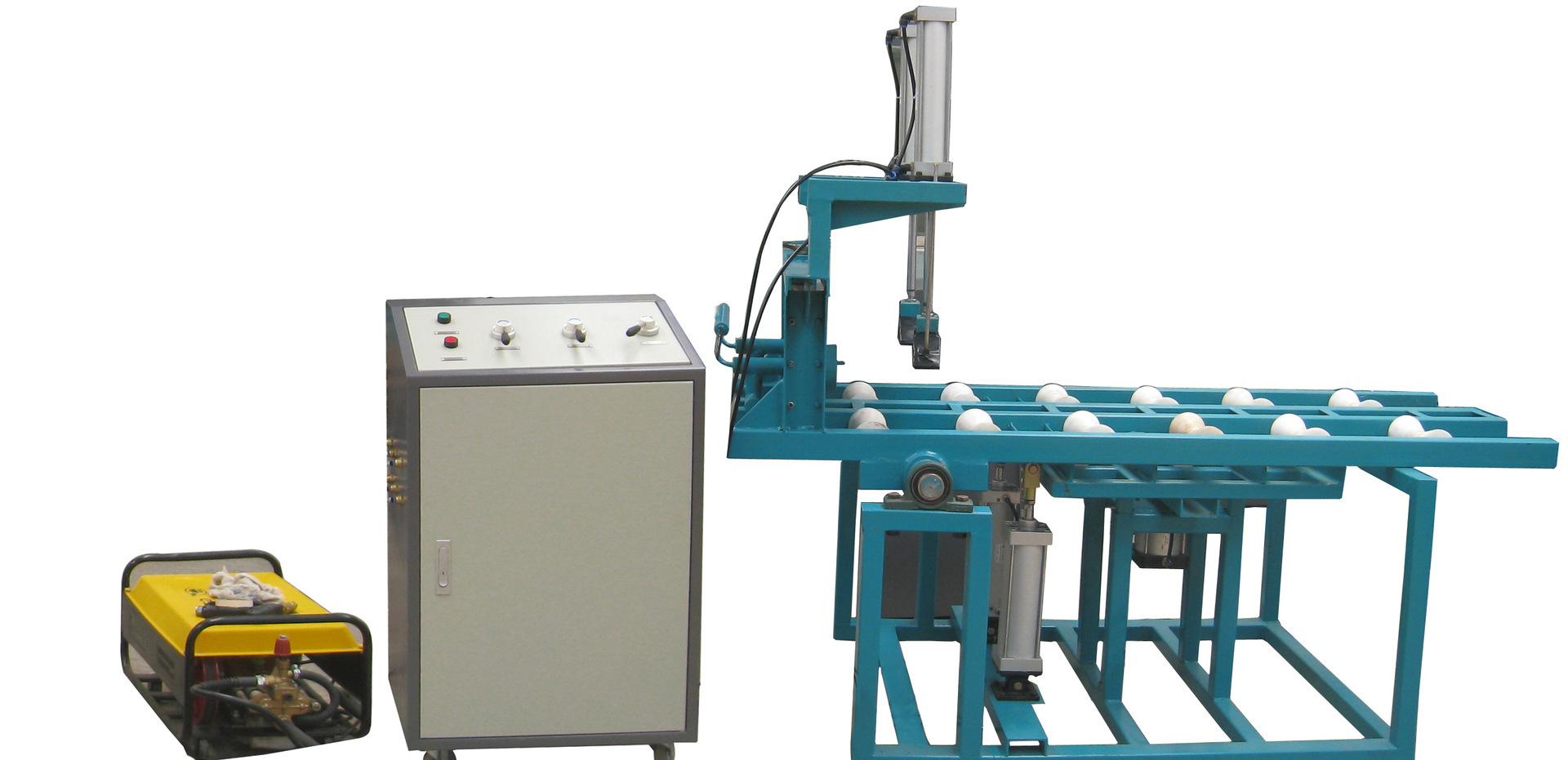

3、气瓶内部高压清洗机（1台）

   1） 耗电功率：         ≥2.2KW

   2） 耗用水流量：       ≥20L/min

   3） 清理效率：         2 min/只气瓶（以80L气瓶为例）

   4） 工位数:             2工位

4.钢瓶抛丸除锈机（自动进出瓶）

1）适用范围：外径￠219-￠426   长度2000mm

2）清理效率：30只/小时(以80升钢瓶为准)

3）清理效果：     Sa2-2.5级

4）弹丸规格：￠1.0 -￠1.5 首次装入量约120kg

弹丸消耗量：约0.02kg每只钢瓶

5）电机总功率：16.5kW    传动电机：   3Kw

抛丸电机（2台）：5.5kW     除尘风机电机：   1.5kW

6）外形尺寸：约4600×1070×1700

5．水压试验机吊装设备(1套)

1）葫芦1套，龙门式悬挂导轨1套长度5米，高度4.3米

2） 起吊量程:600 Kg

3） 电源:AC220V

4） 精度：±0.05 Kg

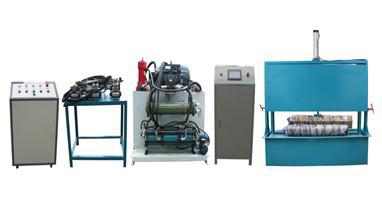

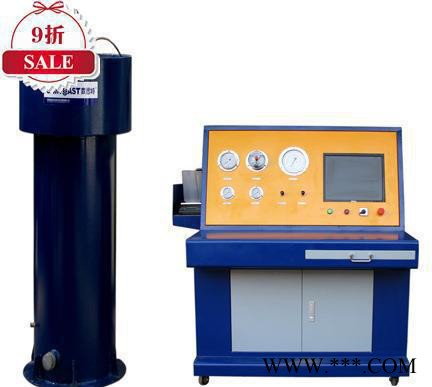

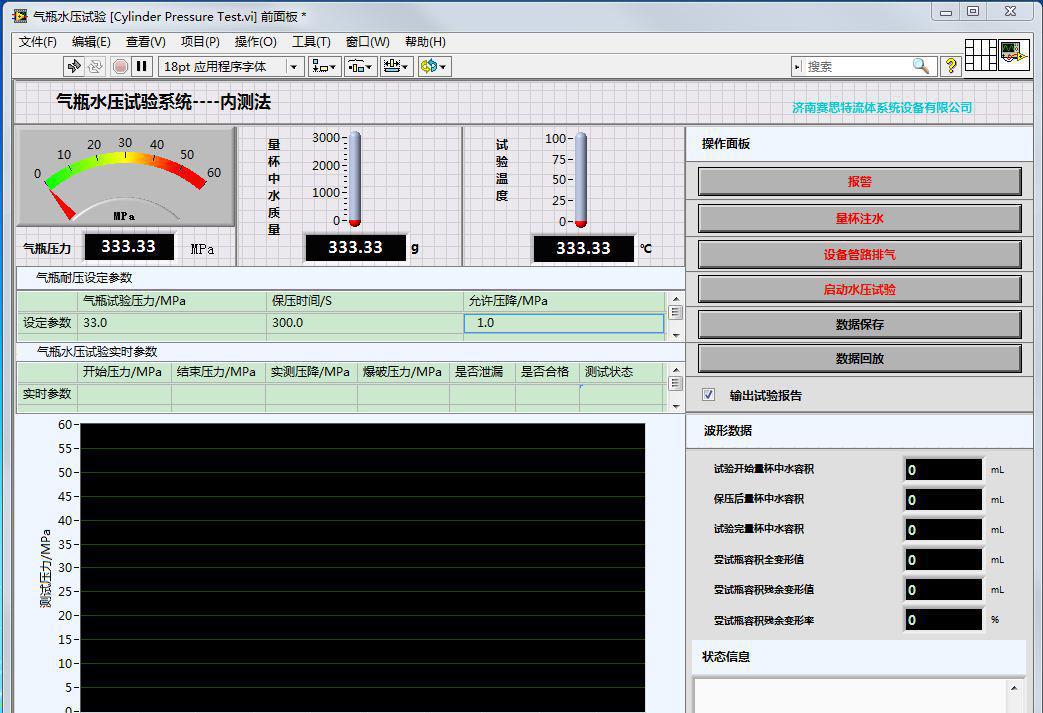

7、水压试验机（外侧法）

主要技术参数：

1)测试压力：0-45MPa；（具体参数根据双方合同规定）

2)测试范围：气瓶外径：219 - 426mm气瓶长度：600 - 2000mm；

3)工作介质:   水

4)最高设计压力   50MPa

5)工作气源压力：0.6-0.8MPa；

6)工作气源流量：≥1m3/min；

7)外接电源电压：220V /50Hz；

8)试验压力控制精度 ≤0.06MPa

9)水量测量精度     ≤0.1g

10)控制采用：计算机+数据采集卡(美国NI)+ 控制软件

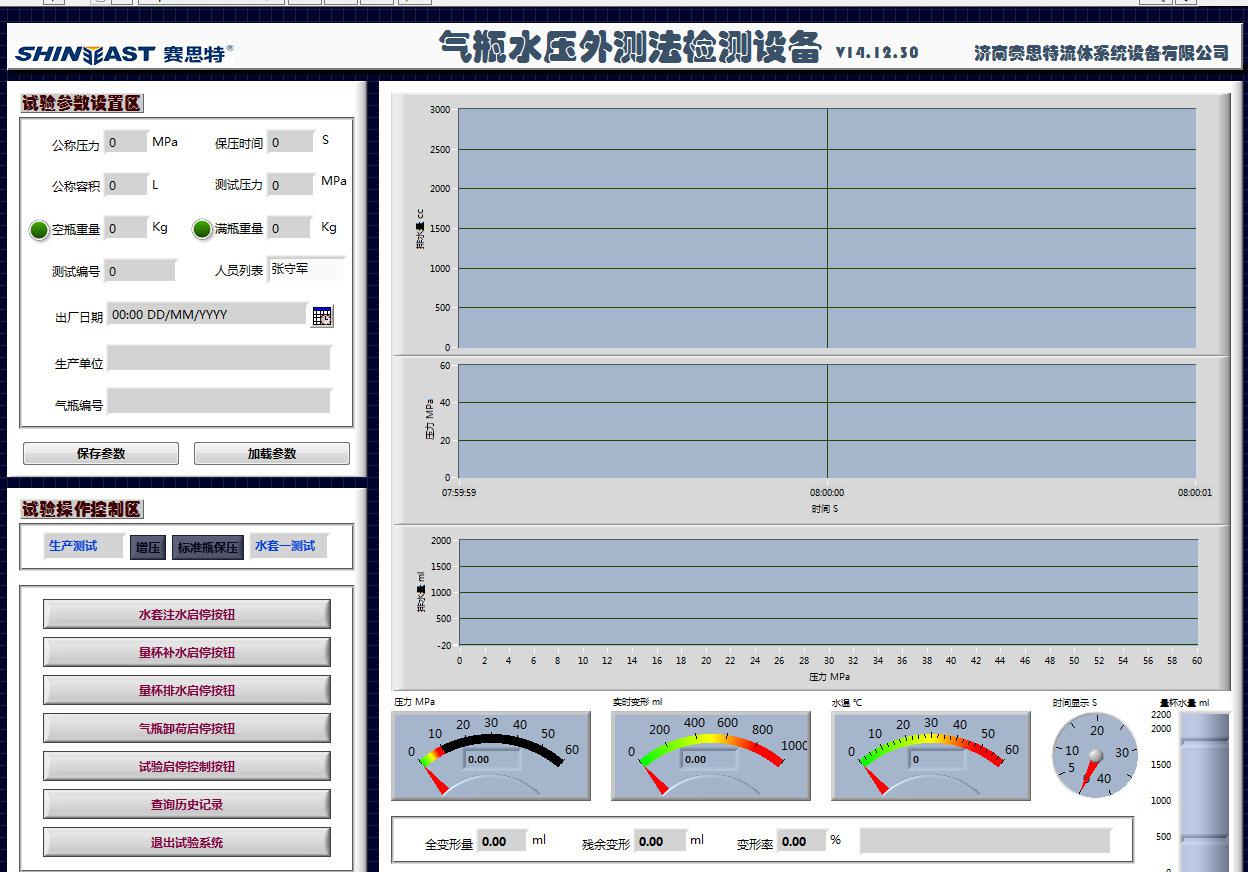

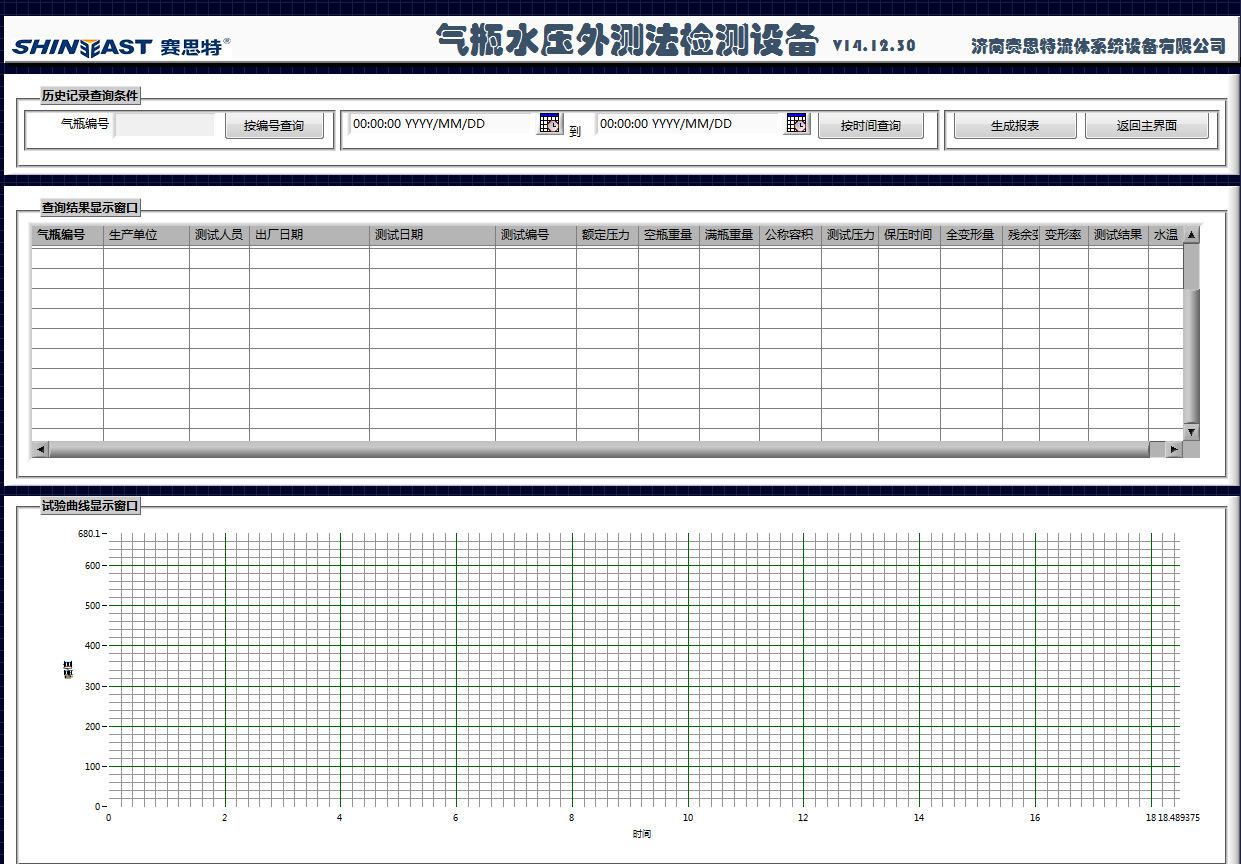

软件程序：基于labview程序开发环境自主开发；

水套采用气囊式密封装置

8．气瓶夹持翻转倒水一体机(1台)




    主要技术参数：

1)使用范围：直径：￠229-270mm高度：1100-1750mm；

2)气源压力：0.6-0.8MPa；

3)翻转速度：2.4r/min；

4)翻转角度：1 5 0℃；

5)工位数：1；

10.气瓶内部干燥机

主要技术参数：

1)适用气瓶：直径￠219-425mm   长度1000-1800mm；

2)设定温度：0-200℃；

3)总功率： 17KW；

4)翻瓶架：2工位；

5)工作效率：≥12只／h；

6)外形尺寸：约2100×1000×1100mm；

12、 余气回收、排气汇流排 (1套)

1） 工作测试压力：       20MPa

2） 工作效率：           20～40只/小时

3） 压缩空气气源压力：   0.5～0.6 MPa

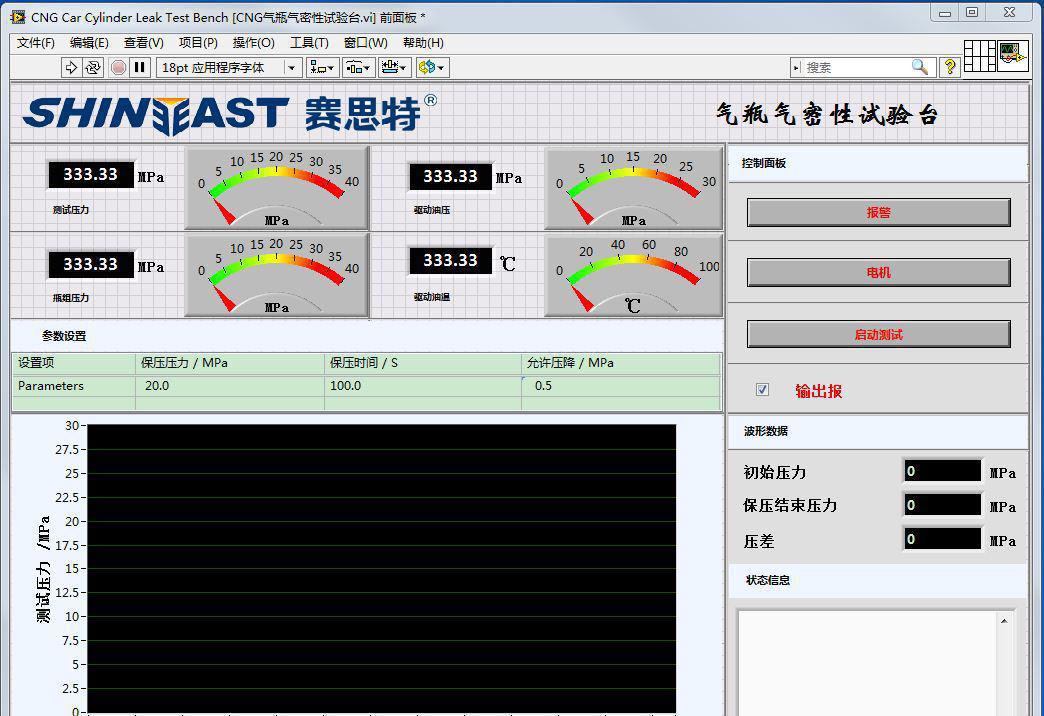

13、 天然气瓶气密测试机（1台）

1） 工作测试压力：       20MPa

2） 工作效率：           10-15只/小时

3） 压缩空气气源压力：   0.5～0.6 MPa

4） 2工位，配高压软管及快装夹具.

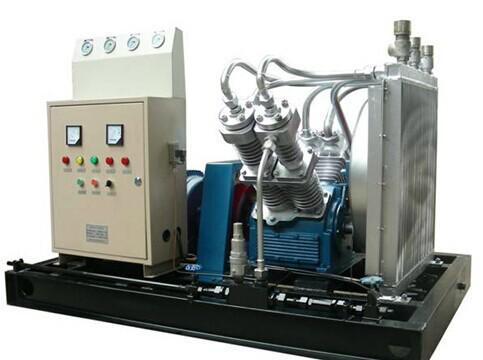

14.高压空气压缩机

主要参数：

1）冷却：风冷；

2）输出压力：25 MPa；

3)排量：1.5 m3/min；

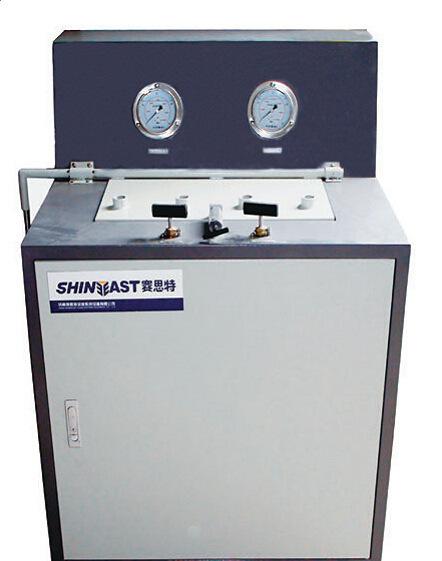

15、 天然气瓶瓶阀校验台(1台)

1） 气源压力：     ≥20MPa

2） 测试压力：     20MPa

3） 测试介质：     空气

4） 工作效率：     40～50只/h

5） 气缸工作压力： 0.4～0.5MPa

6） 外形尺寸：     约660×600×1050mm

16、 天然气瓶喷漆设备 (1套)

1） 压缩空气压力：             0.5～0.6 MPa

2） 水帘喷漆房外形尺寸（长×宽×高约3000×1400×3000㎜

3） 步进式电加热烘箱 长约2.8米

17、电脑高频打标机（1台)

1） 适用范围： 可根据用户要求及不同规格的气瓶定制

2） 电源：     AC220V   50Hz   功率：400W

3） 气源：     0.5～ 0.6 MPa   耗气量：3L/S

4） 打印深度：0.01～1mm（根据不同材质和要求）

5） 打印速度：每字符2～5秒

6） 外形尺寸：（长×宽×高）约2300mm×400mm×1300mm

7） 重量：约200㎏

18、气瓶检测物流线（1台）

1） 输送架 ：30米

2） 外形及材料：

宽度：1200 mm 、高度：850 mm

19、 气瓶上、下瓶架装置

气源压力：0.5～0.6 MPa   耗气量约1.5 m3/min  载重200Kg

21、高压瓶组

1） 31.5 MPa, 50L

22、 磁粉探伤设备（1套）

1）被探工件名称、规格：、

a工件名称：钢瓶；

b工件规格：直径：φ219～425mm；长度：600～2000 mm；允许工件的直线度：3‰。

2）设备制造标准：

a满足钢瓶瓶体荧光探伤工艺要求；

b符合GB3721-83《磁粉探伤机》和JB/T8290-1998《磁粉探伤机》；

c符合JB/T4730-2005《承压设备无损检测》对检测设备的相关要求；

d满足ISO9001质量体系认证文件的要求。

3）设备名称：

钢瓶专用荧光磁粉探伤机

4）主要技术参数：

a周向磁化磁势：AC 0～30A   数字设定，自动跟踪

b纵向磁化磁势：AC 0～30A   数字设定，自动跟踪

c磁化方式：周向磁化、纵向磁化、复合磁化；

d暂载率：100%；

e磁化灵敏度：A型2#试片清晰显示；

f转动方式：电动；

g探伤节拍： 2米/min；

h退磁方式：穿过远离法

i充退磁线圈内径：满足最大直径工件磁化；

g退磁效果：退磁后的最大剩磁 ≤0.3mT（240A/m）

k紫外线强度：距工件380mm处强度≥1000μw/cm2；

23、 空气压缩机(1台)

1） 电机功率：       11 KW

2） 排气量：         2m3/min

3） 排气压力：       0.8 MPa

4） 转速：           860 r/min

5） 尺寸：           1770×650×1000㎜

24、 储气罐(1台)

1） 容积1m3，最高工作压力1.0MPa。

25、 螺纹检验专用工具(1套)

规格： PZ27.8

圆锥螺纹规         1个

圆锥光滑环规       1个

圆锥螺纹塞规       1个

锥螺纹丝锥         1个

压缩天然气气瓶专用游标卡尺（0～300mm，0.02）、千分尺（0～25，0.001）、样板等。

26、 超声波测厚仪（1台）

测量范围：0.8～300mm（钢，由探头决定）

显示分辨率：0.1mm

声速范围：1000～9900m/s

工件表面温度：-10～60℃

显示：四位液晶数字显示

测量精度：±(1%H+0.1)mm, H为实际厚度值
