产地 | 济南 |
---|---|
使用电源 | 交流 |
品牌 | 中路昌 |
型号 | YAW-7000S |
加工定制 | 是 |
微机控制电液伺服压剪试验机
YAW-7000S微机控制电液伺服压剪试验机采用油缸上置式、四立柱结构,机架刚度强度高,变形小,满足公路、铁路桥梁板式、盆式、球型支座的检测要求,通过活塞的伸缩完成试验空间无级可调,上压盘与活塞杆连为一体,转角油缸进行了独特的设计,转角工位放置于上压盘上,随上压盘上下移动,方便不同高度的试验需求。同时该机型的设计充分考虑到用户日后升级为动态压剪的需求,可方便的进行动态压剪的后续升级。为后续升级留有升级接口。在控制方面,采用自主研发并专有多通道闭环协调加载电液伺服控制系统,微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动保载、自动采集并储存数据、绘制曲线,自动打印试验报告,计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠。
压剪试验机质保十年
产品使用范围:
1.本机用于检测公路桥梁橡胶支座的成品力学性能试验。可分别进行:
板式支座
抗压弹性模量试验
极限抗压强度试验
抗剪弹性模量试验
抗剪粘接性能试验
抗剪老化试验
摩擦系数试验
容许转角试验
盆式支座
成品支座竖向承载力试验
成品支座摩擦系数试验
成品支座转动试验
球型钢支座
竖向承载力试验
球型转动试验
2.本产品还能进行铁路桥梁板式、盆式和球型支座国标所规定的所有试验;
3.本产品还能进行铅芯、高阻尼、建筑支座的隔震竖向刚度试验。
压剪试验机生产现场

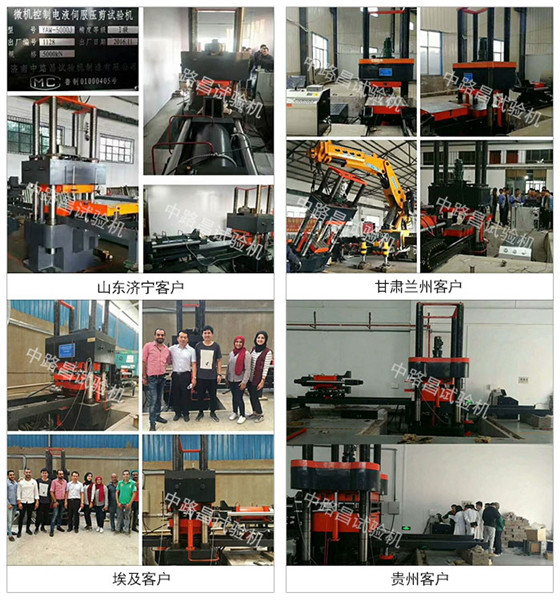

压剪试验机客户使用现场
1.垂向加载部分
**试验力:7000kN;
试验力测量范围:2%-1oo%F.S(140~7000kN);
试验力测量精度:试验力示值的±1.0%;
油缸空载**位移速度:0-50mm/min;
油缸**行程:700mm;
位移测量精度:±0.5%Fs;
变形测量分度值(mm):0.001(垂向变形), 0.001(径向变形);
变形测量:四只光栅式数字位移传感器测量试样垂向变形;
四只光栅式数字位移传感器测量试样径向变形;
变形测量范围:0~30mm(垂向变形)、
0~10mm(径向变形);
试验调整空间:0~700mm;
试验**空间:700mm;
上压板尺寸:850mm×850mm×200mm;
小车压板尺寸:850mm×850mm×200mm;
等速试验力控制范围:0.5kN/s~30kN/s(控制精度1%);
等速位移控制范围:0.5 mm /min~50 mm /min;
数据处理:计算机伺服控制系统及数据(试验力、位移)图形采集处理等;
测力方式:采用高精度负荷传感器测力;
控制方式:液压加载,电液伺服闭环控制,屏幕显示。
2.横向剪切部分
**试验力:1500kN;
试验力测量范围:1%-1oo%F.S.(15 kN~1500 kN);
试验力准确度:≤±1.0%;
采用单出杆双作用活塞缸,活塞行程200mm;
工作活塞推进速度:0~60mm/min;
变形测量范围:0~150mm;
位移测量范围:0~200mm;
变形测量精度:±0.5%FS;
位移测量精度:±1.0%Fs;
变形测量分度值:0.01mm;
位移及变形测量:两只光栅式数字位移传感器测量试样的剪切变形;
测力方式:高精度负荷传感器测力;
水平剪切装置进退:遥控式电机驱动;
水平剪切装置升降:遥控式浮动液压缸调整;
负荷保持功能:高精度数字阀与伺服电机协同保持,进行横向剪切力的多级控制;
采用进口的组合式密封元件,试验力保持稳定可靠。
控制方式:液压加载,电液伺服闭环控制,高精度负荷传感器测量,屏幕显示。
3.转角部分
**转角顶出力:500kN;
试验力测量范围:1%~1oo%F.S (5kN~500kN);
试验力准确度:≤±1%;
测力方式:高精度负荷传感器测力;
变形测量:四只光栅式数字位移传感器测量试样的翻转变形;
变形测量范围:0~30mm;
变形测量分度值:0.001mm;、
变形测量精度:±0.5%FS;
工作活塞**行程:200mm;
工作活塞移动速度:0~60mm;
位移测量范围:0~150mm;
位移测量精度:优于±1.0%Fs;
