| 产地 | 山东 |
|---|---|
| 电源电压 | 220V |
| 外形尺寸 | 500*500*1000（mm） |
| 重量 | 120kg |
| 品牌 | 方圆 |
| 型号 | TPJ-1 |
| 加工定制 | 是 |
| 测试行程 | 500（cpm） |

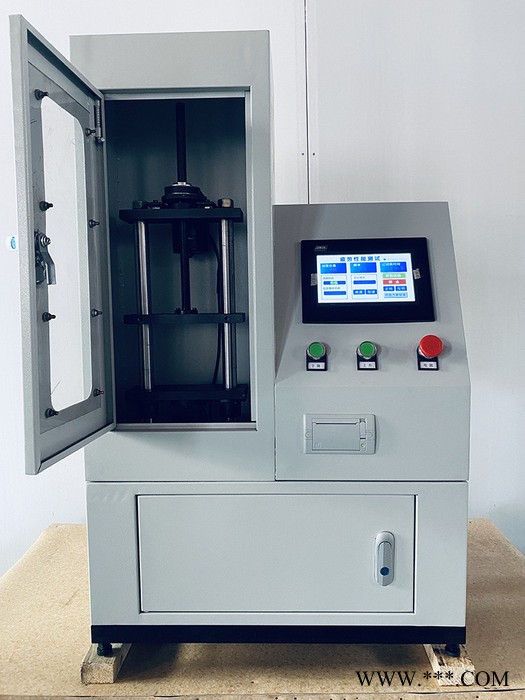

弹簧疲劳试验机功能特点
1、根据弹簧的技术要求，调整弹簧的振幅和频率。
2、液晶汉字显示，试验次数和频率根据要求可输入程序，自动完成。
3、预置试验次数自动停机。
4、由电机、减速机连接凸轮带动连杆做往复运动，实现对弹簧的压缩运动。
5、操作简单，运行可靠稳定。
技术指标
产品型号 TPj-5 TPj-10 TPj-20
试验力 5000N 10KN 20KN
试件长度 400mm可根据客户要求
试件外径 Φ300mm可根据客户要求
试验频率 0～5Hz
振幅 Max：100mm
计数容量 999999999
试验工位 N
电源 220VAC 50Hz
电源功率 10kW
方案描述
【主机】机械加载，采用传统的曲柄连杆机构，二相异步电动机驱动，利用飞轮的储能方式，保证加载的均匀稳定性和运行的可靠性，使弹簧所受的交变应力形成良好的正弦波形。另外还具备弹簧预调节装置（电动调节方式）、振幅调节装置（手动调节方式）等。
【传 动 系 统】由减速装置、飞轮、丝杠及导向部分组成。
【驱 动 系 统】电磁调速电动机驱动。
【测量控制系统】由计数器、调速控制器等装置组成，通过各种信号处理，实现显示、控制等功能并记录试验次数、试验频率、试验的起止时间等，断电后自动记忆当时的试验次数。操作方便，性能稳定。
【安全保护装置】达到设置次数自动停机、过电流、过电压、超速保护装置等。
操作方法
1.该设备采用液晶显示屏、触摸按键用户可以通过触摸按键进入试验界面，进入界面后会出现请按任意键继续。
2.进入主菜单后又三个选项，分别为进行试验、设定循环测试、设定本机时间，此时按相应数字键选择相应的功能。但是通常情况下在进行试验时要对试验参数进行设置。这里我们先来介绍一下设定循环测试、设定本机时间的操作步骤
a)循环次数的设定在试验参数设置中进行，另外，试验参数设置界面除了该设置外还有其他一些项目段簧打印，定时打印，完成打印等
b)时钟设置无非**是对当前的日期时间进行设置，包括年、月、日、星期、时、分、秒等，这些都可以通过触摸键上相应的数字来实现。
3.在一切参数设置完毕后，进行TPJ弹簧疲劳试验机试验，试验过程过程中各项数据的变化都会显示在液晶屏幕上，包括频率、循环次数、速度、状态、总循环等。
4.进行试验的时候用户是不必做什么工作的，等到试验介绍后，TPJ弹簧疲劳试验机界面会自动提示用户是继续原测试还是开始新测试，用户根据自己的需要选择要进行的事项。
