| 测量范围 | 2000Nmm |
|---|---|
| 产地 | 山东 |
| 电源电压 | 220V |
| 类型 | 弹簧扭转试验机 |
| 驱动方式 | 全自动 |
| 售后服务 | 一年保修 |
| 样式 | 卧式 |
| 经营模式 | 自产自销 |
| 品牌 | 方圆 |
| 型号 | TNS-S2000 |
| 加工定制 | 是 |
| 试验扭矩范围 | 99999 |
一、产品概述：

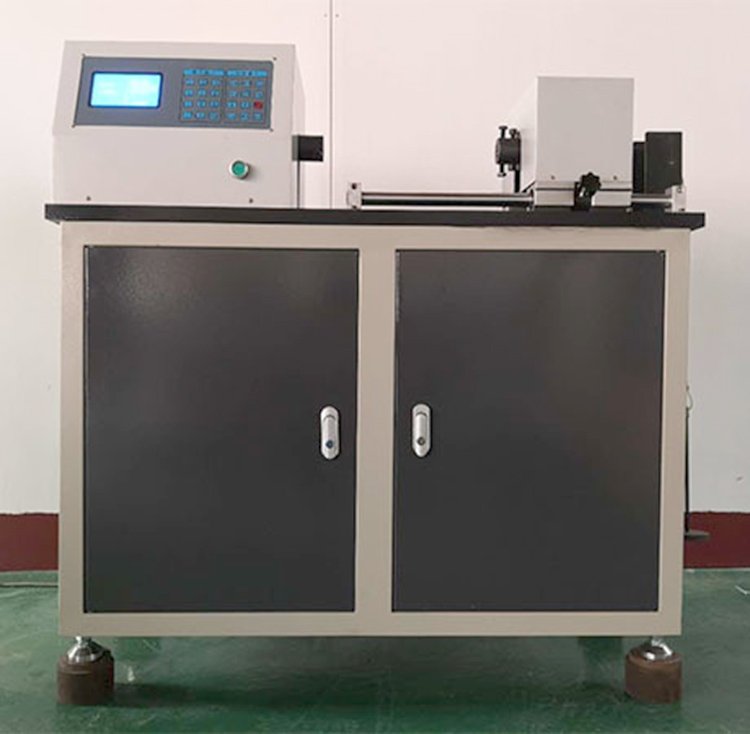

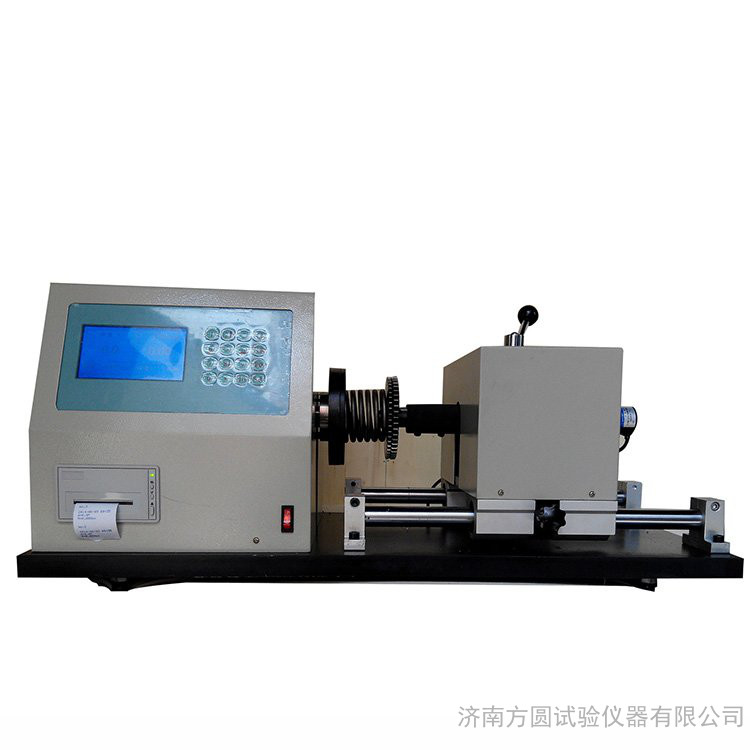

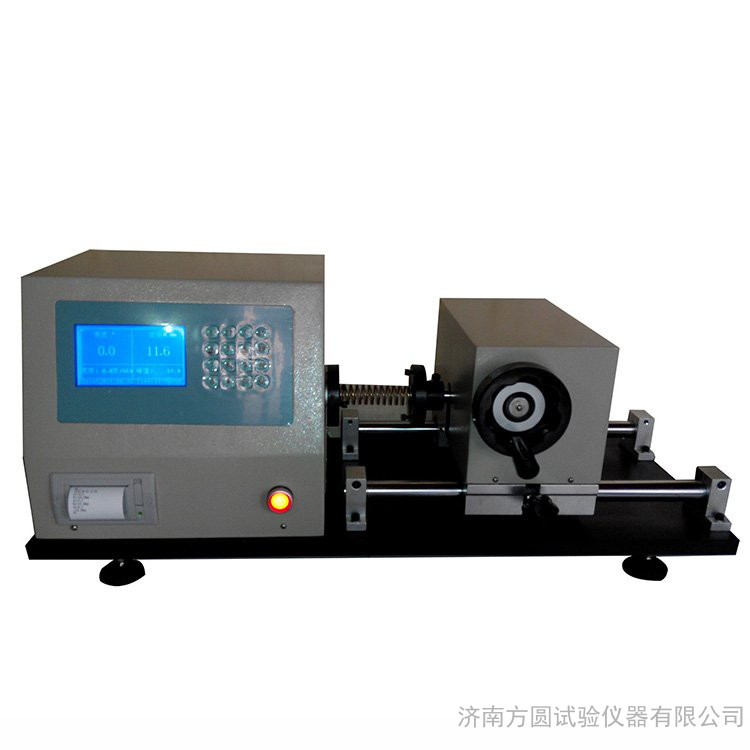

TNS卧式弹簧扭转试验机（TNS-S5000/TNS-S2000/TNS-S1000/TNS-S500）由机械加力、传感器扭矩检测、光电编码器转角显示、机座等部分组成，适用于对各种扭转弹簧，蜗卷弹簧做扭转试验，在一定的转角下测定弹簧的扭矩，或在一定的扭矩下测定弹簧的转角，也可用于其它弹性元件和磨擦机构的扭转试验。。该试验机通过电机、减速机、齿轮的传动，带动扭转弹簧作往复运动，实现对扭簧的扭转性能的检测。该机无污染、效率高，具有较宽的调频范围和试验空间，配上合适的辅具，可完成不同规格的弹簧疲劳试验。主要使用于弹簧制造，低压电器，动力机械，大专院校及科研单位实验试等单位。
二、方案描述：
【主机】采用卧式结构，主体结构采用框架铸造结构，以保证整机的刚性。夹具采用合金结构钢40CrNiMoA淬火（HRC45～50）方式，主传动轴采用合金结构钢淬火处理，
保证其使用寿命。试样的安装、拆卸方便、快捷。
【传动系统】采用蜗轮蜗杆减速器传动，保证传动的均匀、稳定及传动精度。
【测量显示系统】该机采用光电编码器采集试样的扭转角度θ，高精度输出对称性扭矩
传感器采集试样的扭矩T。液晶显示试样的扭矩T、扭转角度θ。数据处理试件的**扭
矩、**扭转角度、扭转强度等。
【安全保护装置】达到设置次数自动停机。
三、工作条件:
试验机在下列条件下正常工作:
(1)在室温20±10 ℃ 范围内,相对湿度≤80%;
(2)在稳固的基础上放置;
(3)在周围无振动,无腐蚀性介质和无强电磁场干扰的清洁的环境中;
(4)电源电压的波动范围不应超过额定电压的±10%。
四、主要规格参数和技术指标：
| 序号 | 项 目 名 称 | 规 格、参 数 及 指 标 | |||
| 1 | 产品型号 | TNS-S5000 | TNS-S2000 | TNS-S1000 | TNS-S500 |
| 2 | **试验扭矩MN （Ｎmm） | 5000 | 2000 | 1000 | 500 |
| 3 | 扭矩最小读数值 （Ｎmm） | 0.5 | 0.2 | 0.1 | 0.05 |
| 4 | 扭矩测量范围（Ｎmm） | 500-5000 | 200-2000 | 100-1000 | 50-500 |
| 5 | 扭转角**读数值( o ) | 9999.9 | |||
| 6 | 扭转角最小读数值( o ) | 0.1 | |||
| 7 | 扭矩盘间**距离（mm） | ≥160 | |||
| 8 | 扭矩示值相对误差 | ≤±1.0% | |||
| 9 | 扭矩示值重复性相对误差 | ≤1.0% | |||
| 10 | 工作电压(v) | AC220V±10% | |||
