| 材质 | 金属 |
|---|---|
| 测量范围 | 0-40mm |
| 类别 | 弯曲试验机 |
| 适用范围 | 弯折型材 |
| 弯曲角度 | 180° |
| 品牌 | 方圆试验 |
| 型号 | GW-40B |
| 加工定制 | 是 |
| 弯折次数 | 99999 |

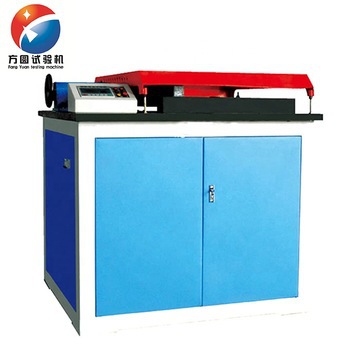

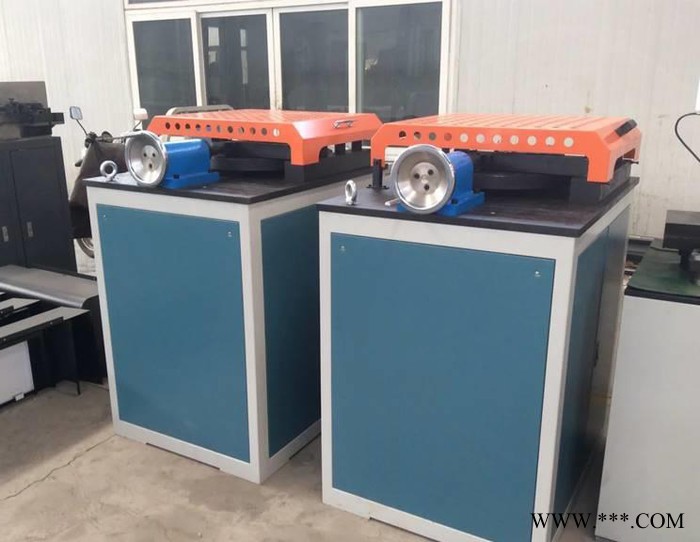

方圆试验反向弯曲试验机 GW-40B钢筋弯曲试验机新国标
功能特点：

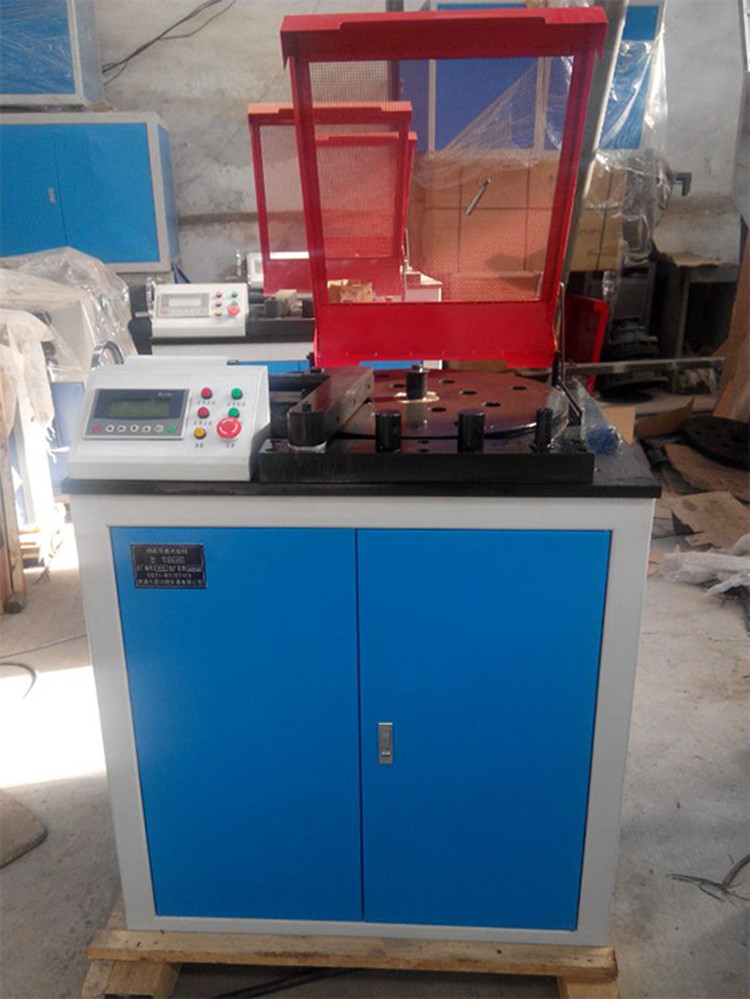

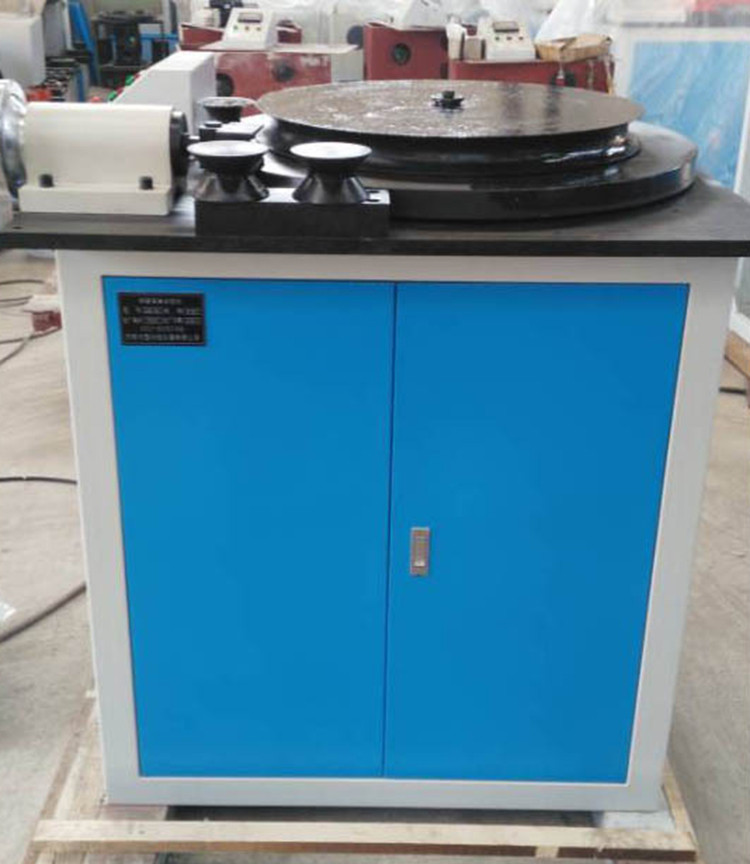

试验机有机架、工作台、工作盘、减速机、压紧装置、电气控制箱、安全防护罩和弯曲附件等构成，具有结构紧凑、操作简单、承载能力大、运行平稳、噪音低，且弯曲角度显示直观、安全可靠、维修方便等特点。为了保证操作人员和设备的安全，试验机还配备了可靠的限位机构，当电气控制部分发生失控或操作时可及时是设备停止运转。
技术参数：
型号规格 GW-40B GW-50B试验**直径 φ40mm φ50mm
正向弯曲角度 0-180°内任意设定
反向弯曲角度 0-25°内任意设定
工作盘转速 ≤20°/s
辊心距离 165mm 165mm
工作盘直径 φ580mm φ760mm
支撑臂调整方式 电动调整
钢筋弯心附件 HRB-335/φ6-φ40/或选配 HRB-335/φ6-φ50/或选配
电动机功率 1.5kw 3kw
机器外形 1200×900×1188mm 1700×1170×1150mm
机器重量 1500kg 2500kg
试验过程：
（一）试验目的和意义冷弯试验是用以检查钢材承受规定弯曲变形的能力，可观察其缺陷。
（二）仪器设备
应在配置下列弯曲装置之一的试验机或压力机上完成试验。（1）、支辊式弯曲装置，见图1；（2）V形模具式弯曲装置，见图2；（3）虎钳式弯曲装置，见图3；（4）翻板式弯曲装置，见图4
（三）试件制备
1．试件的厚度：
1.1圆形或多边形截面的钢材，其直径（或内切圆直径）不大于30mm时，试件的横截面应等于原材料的横截面，如果大于30mm小于50mm的，可以加工成横截面或内切圆直径不小于25mm的试样。大于50mm的应加工成不小于25mm的试样。
1.2板材、带材和型材，产品厚度不大于25mm时，试件厚度应为原产品的厚度；产品厚度大于25mm时，试件厚度可以机械加工减薄至不小于25mm，并保留一侧原表面。并且弯曲试验时试样保留的原表面应位于受拉变形的一侧。
