| 安装方式 | 组装锅炉 |
|---|---|
| 产地 | 上海 |
| 出口压力 | 低压 |
| 额定蒸发量 | 40L |
| 结构形式 | 卧式 |
| 燃烧方式 | 室燃炉 |
| 容积 | 100 |
| 循环方式 | 自然循环锅炉 |
| 用途 | 蒸汽锅炉 |
| 蒸汽输送管口径 | DN15 |
| 品牌 | 新宁 |
| 型号 | WDR0.04-0.7 |
| 加工定制 | 否 |
| 锅筒数量 | 单锅筒 |
| 出口压力类型 | 低压(P2.45MPa) |
| 炉膛压力 | 微正压锅炉 |

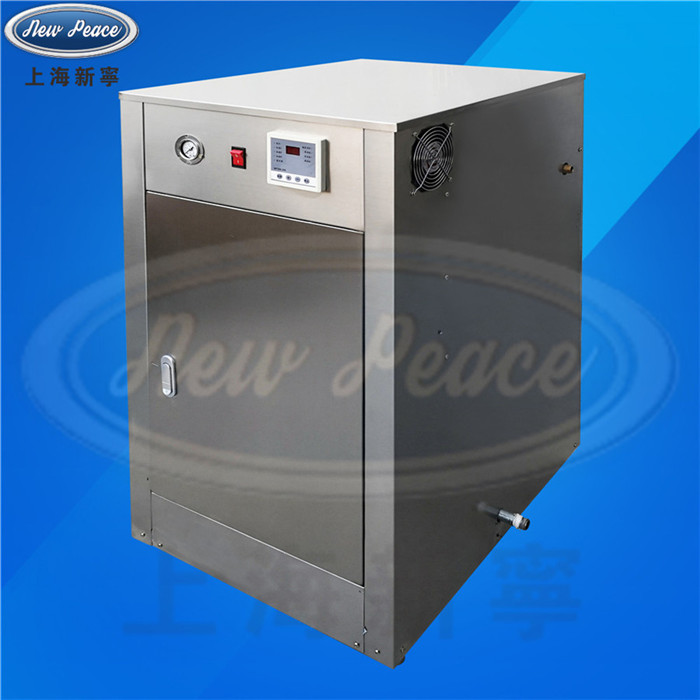

WDR0.04-0.7电加热蒸汽锅炉
上海新宁热能设备有限公司
一、产品特点：
1、炉胆设计采用加厚型耐压炉胆设计方案，所生产的炉胆均通过超声波耐压及密封检测，以保证在未来的使用过程中延长使用寿命。
2、炉胆外侧包有耐高温石棉保温材料！可有效较少95%的热量流失，可以更好的为客户节省更多的能耗。
3、本产品外壳采用纯不锈钢质地，在使用过程中不提担心蒸汽及水对外壳的腐蚀，以保证外观的持久美观。
4、本产品采用自动注水系统，免除了传统人工反复添加水的烦恼，电脑会自动检测水位，当水量不足时可以自动加水，以保证蒸汽的持续使用，以避免人工加水时对生产造成影响。
5、在使用本产品是要注入经软化过的水，可有效增加炉胆使用寿命。使用未经软化过的水可使炉胆内产生水垢等结块，降低炉胆使用寿命，使管道产生堵塞。以影响正常使用。
6、本产品包含9KW、12KW、18KW、24KW、36KW、48KW、72KW等型号的蒸汽发生器。如需要其他型号可以联系本公司，可定做客户所需任意型号。当水容积小于30L可免除报装和年检等繁琐手续，我司提供的标准型号均是免检型号。所以客户选择型号时请慎重选择。
7、本产品均按照标准生产标准执行。所选择电器配件均选择标准品质要求，所以请客户放心选择使用。
8、本产品选择高品质电热棒，可在3分钟内产生蒸汽，5分钟可达到使用标准压力蒸汽。
9、本产品所处蒸汽可达171摄氏度，蒸汽纯度可达100，请客户放心使用。
10、本产品在选择让24KW以上产品时可选择多档位使用，可有效节省更多能耗，使用更灵活。
11、不需报装年检，节约报装费及年检费，节约省去了办证时间。
12、无任何排放，完全能保证环保检查通过。
13、采用外置式水位监测，维修保养方便。
14、采用优质罐体制造，经过1.05MPa压力试压检测无泄漏、无变形。
15.采用耐高温电线，绝缘等级高，经久耐用。
二、产品用途
洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用。
食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用。
生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用。
其他行业：（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲美容会所）桑拿洗浴、热交换设备等。
三、安全性能介绍：
1、超压保护：当锅炉蒸汽压力超过设定的上限压力时，安全阀启动释放出蒸汽使压力降低保证运行安全。
2、漏电保护：锅炉发生漏电时通过漏电断路器及时切断电源、确保人身安全。
3、缺水保护：锅炉缺水时切断加热管控制电路，防止热管发生干烧损坏，同时控制器发出缺水报警指示。
4、接地保护：当锅炉外壳带电时，通过接地线把漏电流导入大地，从而确保人身安全。通常保护接地线应与大地之间做良好的金属连接，常用深埋在地下的钢管做接地体。
四、使用须知
1、禁止使用未经处理的井水、喝水等杂质较多的水。因为在反复燃烧过程中，水中的杂质会结块并且沉淀，对加热器及水位探测器、炉胆内部造成很大的伤害。当水垢或泥沙覆盖在加热器表面会使加热器的热量很难传导出来，增加能耗的消耗，减少加热器的寿命。
2、严禁非专业人员私自拆卸并维修本产品。如需维修请与厂家联系，或请专业人员在厂家的指导下进行维修。
3、本机在操作时请熟读使用说明书。并熟记机体外粘贴的安全标识及使用说明。以免发生意外。
4、使用三相电的蒸汽发生器时，请分清火线和零线，避免错相或缺相对用电器造成的伤害。
5、机器外壳务必接通地线。

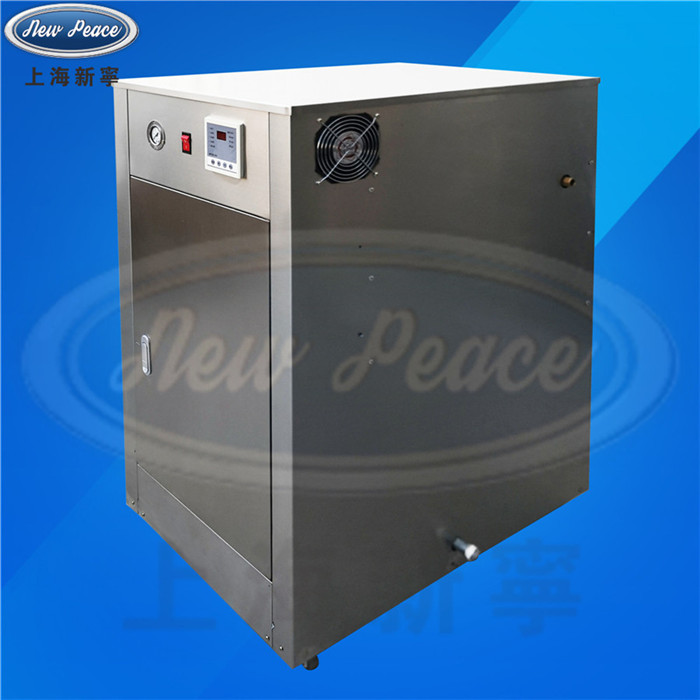

WDR0.04-0.7电加热蒸汽锅炉
五、安装及操作流程：
1.蒸汽发生器开箱后先安装好安全阀、出气阀、压力控制器及压力表，并将压力控制线按照编号接在压力控制器上。
2.把自来水管与进水管接通，打开自来水阀门供水，水箱内设有自来水位控制装置（建议用软化水，可降低结水垢）。
3.接通电源，然后合上电源开关，加水指示灯亮，水泵开始工作并向炉胆供水；待到设定水位，加水指示灯熄灭，加热指示灯即亮，5-8分钟左右蒸汽压力即达到工作压力，此时便可打开出气阀，使用蒸汽。
六、参数介绍
型号：LDR0.04-0.7
工作功率： 30 KW
额定产气量： 40 kg/h
额定工作压力：0.7Mpa
额定工作电压：380V
饱和蒸汽温度：171 ℃
进水口：DN15
蒸汽出口：DN15
七、各型号参数表
| 型号 | 额定蒸发量 | 额定压力 | 额定蒸汽温度 | 额定电压 | 额定电流 | 蒸汽出口 | 进水口 | 排污口 |
| 9KW | 12kg/h | 0.7MPa | 151℃ | 380V | 13.5A | DN15 | DN15 | DN15 |
| 12KW | 16kg/h | 0.7MPa | 171℃ | 380V | 18A | DN15 | DN15 | DN15 |
| 18KW | 24kg/h | 0.7MPa | 171℃ | 380V | 27A | DN15 | DN15 | DN15 |
| 24KW | 32kg/h | 0.7MPa | 171℃ | 380V | 36A | DN15 | DN15 | DN15 |
| 36KW | 50kg/h | 0.7MPa | 171℃ | 380V | 54A | DN15 | DN15 | DN15 |
| 48KW | 65kg/h | 0.7MPa | 171℃ | 380V | 72A | DN15 | DN15 | DN15 |
| 72KW | 100kg/h | 0.7MPa | 171℃ | 380V | 108A | DN15 | DN15 | DN15 |

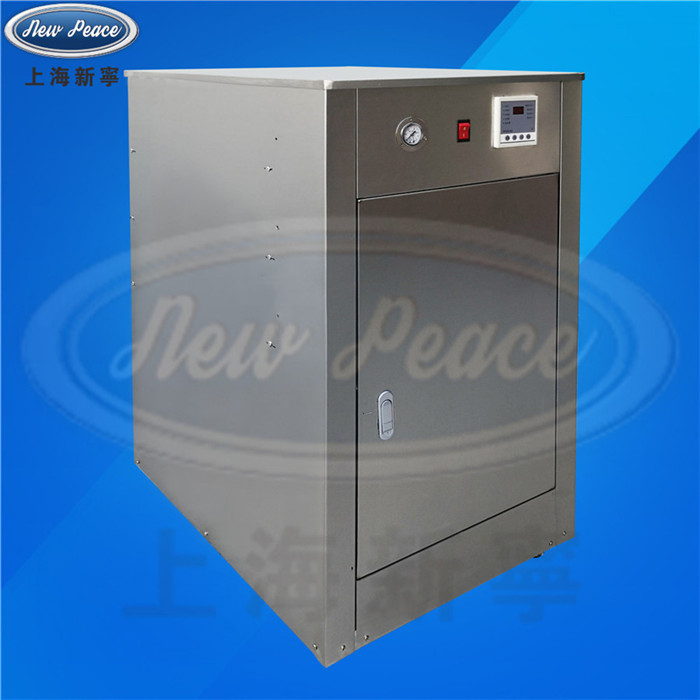

WDR0.04-0.7电加热蒸汽锅炉
