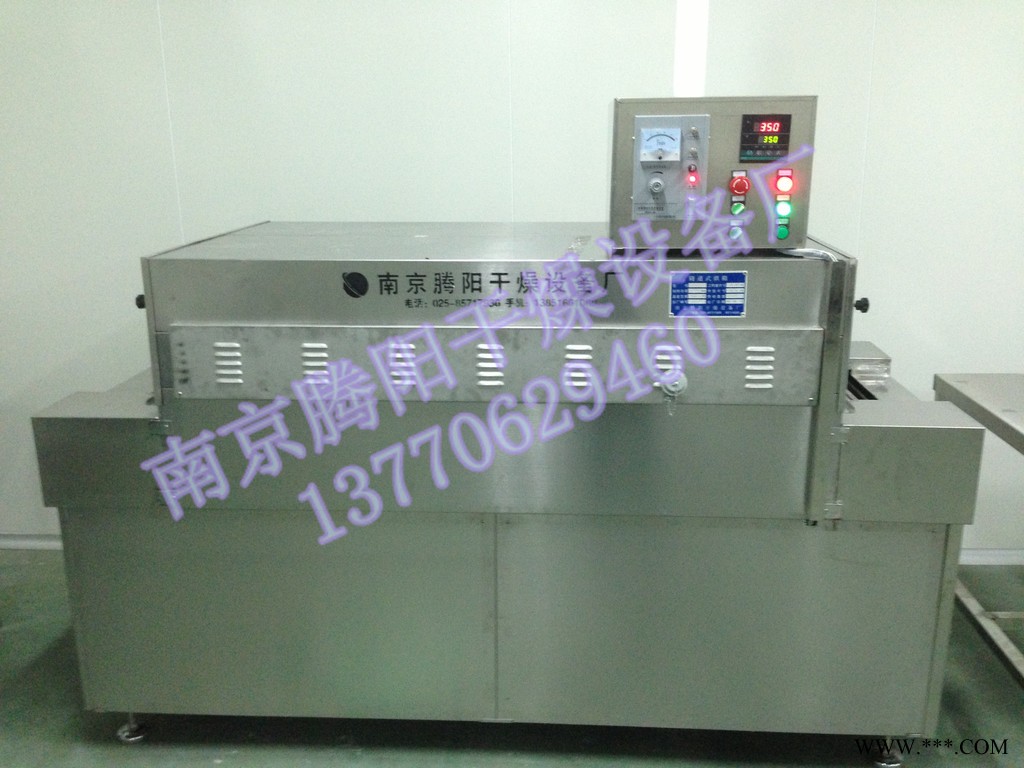

玻璃瓶高温连续烘干机 连续式红外加热隧道炉南京厂家现货供应

一．    应用范围

该玻璃瓶隧道烘干机广泛用于食品、化工、制药、保健酒、喷塑生产的各种成品和半成品物料的加热干燥或灭菌,是用来电加热烘干玻璃瓶，酒瓶，化妆品，饮料瓶，药瓶，玻璃罐，玻璃杯等玻璃制品的输送烘干机械。

二．结构特点

1. 加热系统:   采用电加热，传送链下层用不锈钢加热管(带翅片)使用温度常温--230度,(可调温)该烘箱加热分为2组加热,加热段长度4.5米,进出料工作台各0.25米，设备总长5米**使用温度为230度,两段分2块温控表控温.控温范围回差可设定.总加热功率为30 KW,加热管功率大约为1000W/根。

2. 传动系统:  传动电机功率为0.75KW,采用YCT-HKW调速电机带减速链条传动.传动速度为每分钟0.1-1米可调,传送链采用不锈钢链条串连不锈钢杆接成,再在连接杆上套直径10的不锈钢管，在不锈钢管上再套上直径13的硅胶管，（穿杆节距与你的样机一样）传送链外宽度为470mm。

3. 烘箱材质:  箱内壁采用1.2mm 201不锈钢板,箱外壁采用1.2mm 201不锈钢拉丝板,内胆采用满焊,外壁板采用拼缝连接。该烘干机在制作形式上整体生产和运输。

4. 保温系统:  保温层厚度为100mm,保温材料采用白色硅酸铝,箱外壁温度小于50度。

5. 箱体框架:  主框架采用80×40×3A3方管焊成，再喷银色漆处理，设备采用整机装配和吊装,底脚可调节,可拆卸式，地脚采用碳钢镀锌，可以调节3—8cm,整机箱体外型为不锈钢。温度均匀性:  箱内温差正负4度，进出料平台离地面高度950mm正负20mm。

6.电控系统：该烘干机配有自动控制拒一箱,放置在加热箱体上，温度控制采用数字显示仪表,温度控制范围为室温+5℃~230℃,该仪表具有良好的抗震、抗干扰能力,结构简单、体积小,使用方便，温度控制仪为常州汇帮品牌，（带微电脑自整定功能），型号：CH902—021--0131013

7. 服务承若:  一年内非人为事故免费维修,终身维护,出现故障用户不能排除的,供方接到通知24小时内赶到现场,属需方责任,其人员工资.差旅费由需方出,反之由供方承担。

三．    主要技术参数

五、按 装 使 用 说 明

   1. 本隧道炉应放置在室内平稳处, 不必使用其它固定装置, 调整好机器整体水平，外箱体四周应有空间, 以便通风散热及操作维修。

   2. 去掉在运输过程中的所有包装，检查链条是否与轨道脱离，确保在使用过程中不卡齿轮，检查箱内电气性能, 并注意加热管以及风机线路是否有松动和振动现象，确保安全后再连接好进项线的总电源。

3. 电源接通后, 电源红光灯亮, 同时控温仪表上的红灯亮。按照温控仪使用说明书设定好所需要的温度，升温前先按动传动电机按钮,再开启调速器上的开关，使得调速器正常工作，再慢慢旋转调速旋钮，传动速度以烘干效果和生产产量为基准，使传动系统正常运转。注意链条的传动方向，设备边上有箭头指向，三台循环风机需要按箭头指向方向旋转。箭头在风扇电机上，（由于风机和加热有连锁功能，必须先开启风机，才能启动加热）。再启动传动开，三组循环风机开始工作，使得每个室的温度得到均匀**按动二组加热按钮, 交流接触器接通主电路, 控温仪表上的绿灯亮。此时开始升温, 由于加热段分为二个温区，可以设定每个温区需要的温度，一般出料口的温度略低些，方便出来进行下道工序操作，也能够适应生产工艺所需要的温度。（出料口为加热一，进料口为加热二）

5. 待温度达到定值的, 电路自动切断, 控温仪表上的红灯亮此时电加热器停止加热, 温度降低后, 电路重新送电升温。此阶段为间断式加热，也**是控温仪表对温度进行自动控制。
