| 主要用途 | 物料融化，油桶烘干 |
|---|---|
| 温度范围 | 40--80 |
| 功率 | 28 |
| 材质 | 镀锌板 |
| 品牌 | 南京腾阳 |
| 型号 | 48桶 |
树脂加热室配置参数
一． 加热烤箱工作原理简介：
该加热室热空气循环系统采用立式电机水平循环送风方式，热风循环均匀高效。风源由循环送风电机带动风轮经由散热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环加热使用，确保室内温度均匀性。当因开关门动作引起温度值发生摆动，可介此送风循环系统迅速恢复操作状态温度值。该加热箱由用户提供蒸汽经过电磁阀进入到箱内散热器进行循环，由电磁阀和智能型数字温控仪传递信号来控制，从而准确的达到所设定的温度。
二. 加热烤箱耐用性较强：
由于散热器被密封在箱体内，与外界空气接触面小，因此箱内镀锌板不易被氧化腐蚀。而且内热循环：烘烤物件受热均匀。加热时底部有接油槽和接油坑，预防物料不慎益处。该设备在电气控制安全上还精确可靠：结构合理，有效工作面积大，叉车上下料方便，功能全，操作简单，维修调整方便，噪音小，可靠性高，成本低，能耗少，生产效率高。在设备的后部焊有垂直爬梯，（无护笼）便于安装及维修人员到达设备顶部。设备顶部四周焊有安全护栏高度1000mm,确保安全生产。

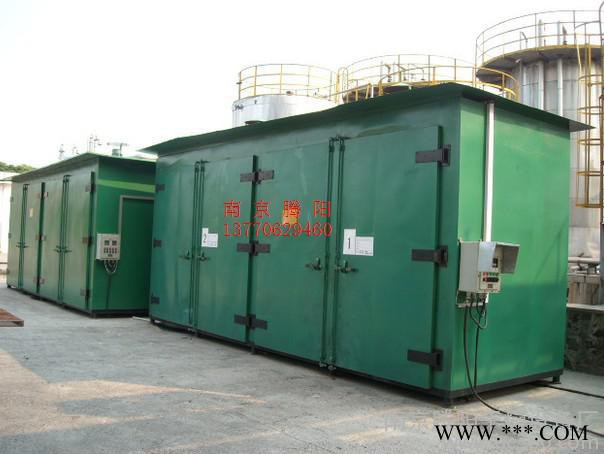

三．加热箱外观结构形式：
该加热箱共为独立加热箱，加热箱的外形四周多设有80mm的保温层。蒸汽的加热系统为独立控制，电器操作为集中控制柜式，蒸汽管道贴在加热箱的背面。(此配置不含管道保温)
四．配置数据及品牌
名称 | 单位 | 规格型号 X-1001-4
|
箱体 | 台 | 常 压 |
操作方式 | 间 断 | |
安装位置 | 室 内 | |
设备材质 | 外碳钢内镀锌板 | |
加热介质 | 蒸 汽 | |
盘管内操作压力 | MPaG | 1.0 |
介质温度 | ℃ | ≦180 |
工作室内操作温度 | ℃ | 80（可调节温度，不小于55度） |
加热时间 | h | 3--6（可时间设定） |
规格尺寸 | 外形 | 3660×2000×4100mm （宽×深×高）（箱体含栏杆） |
内工作室 | 3100×1600×2700mm （宽×深×高） | |
油桶尺寸 | mm | ≌ ￠600×900 |
拍子尺寸 | mm | 1200×1400×120mm （用户自备) |
可放拍子数量 | 个 | 4 |
可放层数 | 层 | 2 |
共放油桶数量 | 只 | 16 |
底板每平米承重 | t | 1.5t/m2 |
货架净尺寸 | mm | 2900×1000×1600 mm=1件 （宽×深×高） |
内部加强筋 | m | 5#号角钢.方钢 |
底部加强筋和板材 | m | 8#号槽钢. 3.0mm钢板 |
顶部加强筋 | m | 8#号槽钢.方钢 |
导风道材料 | m2 | 镀锌板 S1.2mm |
对流壁调风材料 | m2 | 镀锌板 S1.2mm |
箱体内外壁平整度 | mm | 5/1000 |
四周护栏 | 1寸圆焊管涂黄色漆 | |
密封性能 |
| 40-120度保温良好 |
箱体门 |
| 集装箱门锁单面单开式 |
保温层 | 80mm | 优质高密度超细玻璃纤维棉 |
设备可装容量 | 桶 | 16桶 （￠600×900mm） |
设备共计门数 | 扇 | 2 |
箱体外壁 | 做2道底漆2道面漆处理 （颜色有需方待定） | |
密封件 |
| 石棉绳密封条 |
箱内加热器 |
| 蒸汽散热器 |
加热介质 | 蒸汽用户提供 | |
散热器组数 | 片 | 2 |
箱内加热器散热面积 | ㎡ | 30㎡ |
内循环风机 | KW | 5.5 kw=1台 |
循环风量 | m3/h | ≌12600 |
控制温度精度 | ℃ | 1 |
温度均匀性 | ℃ | ±3 |
热风循环 | 方式 | 加热室内加风道实现空气强制对流 |
设备重量 | 吨 | ≌3.0 |
底板接油槽和集油坑 | 100×80×2500 mm （宽×深×长） | |
冷却风机 | KW | 0．37KW |
进出风口尺寸 | mm | 150×250 |
电控柜（实现加热自动控制.加热和冷却分开控制） | 台 | 侧挂背包控制箱 |
温控显示仪表（带自动控温超温报警灯装置） | 1套 | XMT-3000 |
货架 | 套 | 1套 50×100mm矩形管焊制 |
加热室生产方式 | 按整机生产和运输（运输超高部分配件现场安装）现场吊装.到货吊装费用由需方承担 | |
备注：1. 根据客户要求，箱体开门方式为单面双开，集装箱门锁式。 2. 开门后可以采用悬挂链勾住门，防止门的自动关闭。 3. 开门和强制冷却风机及冷风控制阀电机为联锁控制或起到开门断电功能。(只能选一种) 4. 蒸汽电磁阀及阀组的安装高度离地面约1300mm左右，方便日常维护。 5. 其他按常规或乍浦壳牌或珠海壳牌、天津道达尔标准生产制造 | ||
