品牌：天原
品牌：天原
型号：托盘式
起订：1台
供应：15台
发货：30天内
| 品牌 | 天原 |
|---|---|
| 型号 | 托盘式 |
成型工艺
开卷→整平→夹送、冲孔→定尺、切断→输送→成型→收料

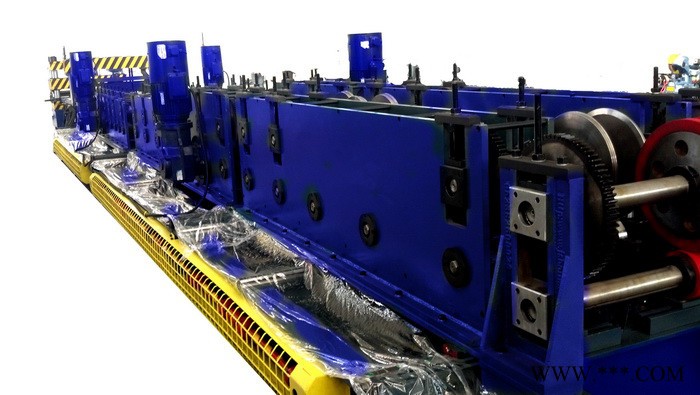

设备结构概述：
本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化可以自动调节。
设备性能
1, 可根据生产需要轧制个带钢宽度100mm≤§≤860mm多种规格的电缆桥架。
2, 在线冲孔时生产速度：2.5～5米/分钟。
3, 成型设备连续成型速度时：10～15米/分钟。
4, 板材料厚：1-2.5mm。
5, 材质要求：低炭钢、镀锌带钢卷。
6, 生产线分自动和手动两种操作方式，可实现联动和分段运转作业。
表一：桥架产品规格尺寸明细表（mm）
序号 | 型号 （品种） | 宽度 | 高度 | 厚度 | 连接孔形式和数量 |
1 | 100型（槽盒、托盘） | 100 | 50 | 0.7-1.2mm | |
100 | 75 | ||||
100 | 100 | ||||
2 | 200型（槽盒、托盘） | 200 | 75 | 0.7-1.2mm | |
200 | 100 | ||||
200 | 150 | ||||
3 | 300型（槽盒、托盘） | 300 | 100 | 0.8-1.5mm | |
300 | 150 | ||||
4 | 400型（槽盒、托盘） | 400 | 100 | 0.8-1.5mm | |
400 | 150 | ||||
5 | 500型（槽盒、托盘） | 500 | 100 | 1.0-2.0mm | |
500 | 150 | ||||
6 | 600型（槽盒、托盘） | 600 | 100 | 1.0-2.0mm | |
600 | 150 | ||||
相对规格仅供客户参考（具体可按客户要求来定） | |||||
设备主要组成
全套设备由开卷机、ML-900整平机、伺服送料装置、JF21-200B冲床、冲模、输送台、成型主机、定尺切断、收料台和电器控制等部件组成。
为客户专业提供冷弯成型机, 冷弯型钢设备产品设计和工程成本分析、轧辊设计、计算、成型工艺模拟、定制各种精密轧辊、以及各种冷弯机型材设备。主要产品有电缆桥架成型机、船用/建筑用脚踏板成型机、防火阀成型机，太能阳光伏支架（U型支架）成型机、高速公路护栏板成型机、C、Z型钢成型机、大型超市货架成型机和钢板仓及立柱成型机等系列高精度冷弯成型生产线，并可根据用户要求，设计制造各类复杂的非标高速冷弯机组 。
