产品用途：测量板料在冲压过程中的变形
测量范围：几百mm到几m范围
起订：1套
供应：10套
| 产品用途 | 测量板料在冲压过程中的变形 |
|---|---|
| 测量范围 | 几百mm到几m范围 |
| 测量精度 | 0.1% |
| 类型 | 板料成形变形测量分析系统 |
| 名称 | 板料成形应变测量分析系统 |
| 结构型式 | 便携式 |
| 品牌 | XJTOP |
| 型号 | XTSM |
| 加工定制 | 是 |

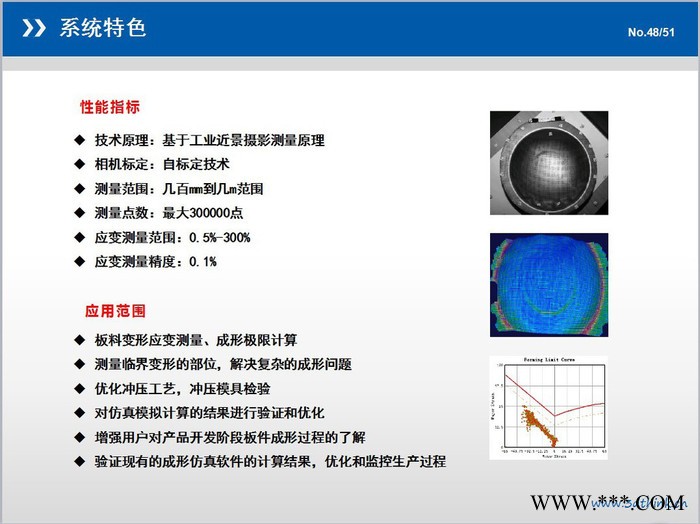

TOPSM三维板料成形变形测量分析系统，采用高分辨率单反数码相机或带有工业CCD相机的测量头拍摄冲压件图像，然后利用摄影测量的方法高精度计算多张照片中制备的小圆点空间坐标，可以获得零件的变形和应变分布，热点区域和板材的厚度变化(假定体积不变)，计算板料三维变形，生成成形极限图。该系统用于测量板料在冲压过程中的变形，测量结果以直观的
色温图形式显示，可以方便地应用于对成形工艺的检验。不受测量面积限制，便携式测量，适应任何环境下进行测量，分辨率高，测量速度快，精度高。
应用范围：
测量临界变形的部位，解决复杂的成形问题
优化冲压工艺，冲压模具检验
对仿真模拟计算的结果进行验证和优化
增强用户对产品开发阶段板件成形过程的了解
验证现有的成形仿真软件的计算结果，优化和监控生产过程
