品牌：山东试金
产地：山东
执行质量标准：国标
起订：1台
供应：10000台
发货：10天内
| 产地 | 山东 |
|---|---|
| 执行质量标准 | 国标 |
| 贸易属性 | 外贸+内贸 |
| 品牌 | 试金 |
| 加工定制 | 是 |
| 产品名称 | 型号 | 单价/台（元） | 生产厂家 | 品牌 | 备注 |
| 钢管弯曲试验机 | GGW-65A | 38000 | 山东试金试验设备有限公司 | 山东试金 |
|
钢管弯曲试验机技术方案
一、 设备型号：GGW-65A
二、 设备主要结构：
GGW-65A 钢管弯曲试验机是对外经不大于Φ65的钢管专用弯曲试验的理想设备。该设备是依据GB/T244-2020《金属材料 管 弯曲试验方法》相关要求设计制造。该产品广泛应用于金属管厂和管道企业、建筑质检部门，以检验该钢管的弯曲性能。本钢管弯曲试验机由机架、工作台、旋转工作臂、钢管弯心、摆线针轮减速机、钢管径向紧固装置、电气控制器、等七部分组成 ，具有结构紧凑、触摸屏显示、操作简单、承载能力大、运行平稳、噪声低，且弯曲角度实时显示、直观、安全可靠、维修方便等优点。
三、 设备工作原理：
本试验机的工作原理：钢管一端固定，另一端顺时针绕专用弯心转动，采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经电路程序控制，使制动电机断电停止转动。
四、主要技术参数：
弯曲钢管**直径： Φ65
正向弯曲角度 0u001f—90°内任意设定
反向弯曲角度 0—90°内任意设定
工作盘转速 ≤0.4rad/s
电动机功率 1.5kW
机器外形（mm） 1200×1500×1400
主机机器重量 800Kg
五、主要配置：
1、 机架
2、 工作台
3、 旋转工作臂
4、 压紧装置
5、 摆线针轮减速机（包括制动电机）
6、 电气控制部分（包括液晶触摸屏控制盒）
7、 钢管弯心部分：
标配：钢管用弯心套半径R（6倍径）:Φ21.3mm×6；Φ26.7mm×6；Φ33.4mm×6；Φ42.2mm×6；Φ48.3mm×6；Φ60.3mm×6；各一件，共六件。
可选配：钢管用弯心套半径R（8倍径）：Φ21.3mm×8；Φ26.7mm×8；Φ33.4mm×8；Φ42.2mm×8；Φ48.3mm×8；Φ60.3mm×8；
8、 滚轮套： Φ21.3、Φ26.7-26.9、Φ33.4-33.7、Φ42.2-42.4、Φ48.3、Φ60.3各一件
9、 端部紧固装置一套

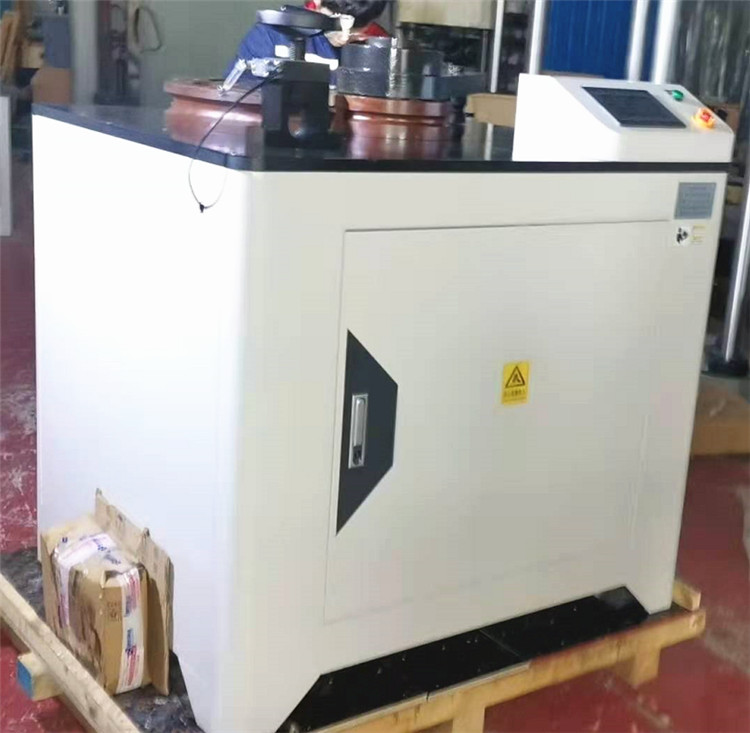

产品展示
