| 测量范围 | 500KN |
|---|---|
| 产地 | 济南 |
| 电源电压 | 380V |
| 调速范围 | 230mm/min |
| 负荷 | 500KN |
| 精度 | ±1% |
| 类别 | 液压式试验机 |
| 适用对象 | 防水材料 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 分类 | 材料试验机 |
| 发货期限 | 30天 |
| 品牌 | 研瑞 |
| 型号 | YAW-500B |
| 加工定制 | 否 |
| 拉伸空间 | 450mm |
试验机设计、制造、检验依据下列标准相关条款
l GB/T2611-2007《试验机通用技术要求》
l JJF1103-2003《万能试验机计算机数据采集系统评定》
l JJG139－1999《拉力、压力和万能试验机的检定规程》
l GB/T16826-2008《电液伺服万能试验机》
l TB/T 1879-2002 《预应力混凝土枕静载抗裂试验方法》
l JJG（铁道）158-96 《500kN混凝土轨枕静载试验机检定规程》
l TB/T2190-2013混凝土枕Concrete sleeper；
l TJ/GW111-2013《高速铁路CRTSIII型板式无砟轨道后张法预应力混凝土轨道板暂行技术条件》；
l TJ/GW118-2013《高速铁路CRTSIII型板式无砟轨道先张法预应力混凝土轨道板暂行技术条件》；
二、产品用途、设备组成及工作原理
1、用途：
本试验机适用于混凝土轨枕（I型枕、II型枕、III型枕、叉枕、桥枕、宽轨枕等）的静载抗裂张度试验，能准确快速检测各种轨枕的静载强度，并能测试轨枕实际承载能力。
2、组成：

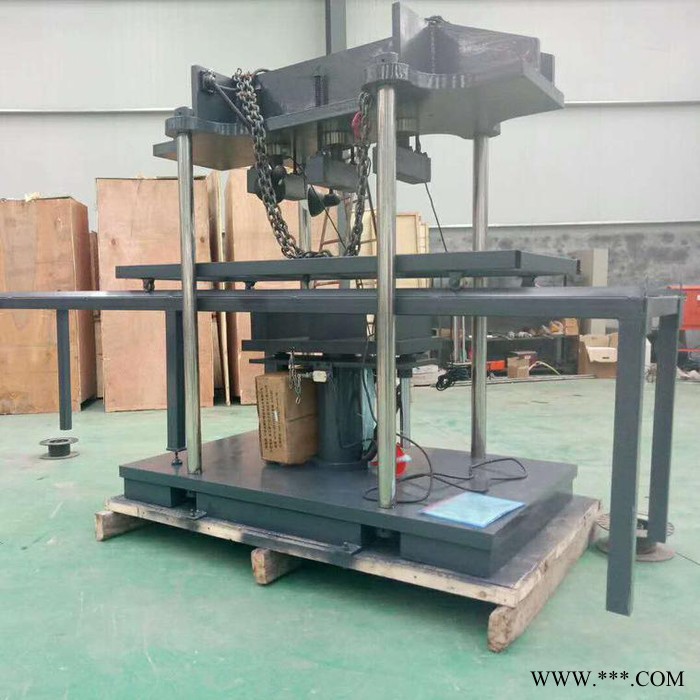

本试验机主要由压力机、小车、轨道，顶升机构，液压系统，电气控制系统等部分组成。
3、工作原理
把轨枕吊放到小车上，将小车推至试验机内，利用定位标尺调整轨枕位置使其负荷中心与压板中心重合，根据设定的工作程序，活塞托起轨枕快速上升 —再慢速接近—按给定的加荷速度，恒加载—保载180秒—卸荷返回指定位置，（或者再加载使轨枕出现裂纹）完成轨枕三个载面的测试后打印试验结果。
试验机的主要技术指标：
| 序号 | 项目名称 | 技术参数 |
| 1 | 最 试验力（kN） | 500 |
| 2 | 测量范围（kN） | 4%-100 FS |
| 3 | 试验机的示值精度 | ≤±1% |
| 4 | 最 压缩空间（mm） | 0-450 |
| 5 | 四立柱间距（长x宽）mm | 850x930 |
| 6 | 上加载跨距(mm) | 500，600，可调 |
| 7 | 下加载跨距(mm) | 600,700,800，1500，可调 |
| 8 | 活塞最 行程 (mm) | 250 |
| 9 | 加荷速率 | 可调 |
|
10
| 试验机外形尺寸：长×宽×高（mm） | |
| 主机（包括加载支架）（mm） | 2400x1800x1100mm | |
| 伺服油源控制柜 (mm) | 1200x800x1100 | |
| 11 | 电源及功率 | 380V±10％ 50Hz，2.0kw |
| 12 | 机器重量（kg） | ≈3000 |
