| 测量范围 | 100 |
|---|---|
| 产地 | 山东 |
| 电源电压 | 380V |
| 类型 | 线材扭转试验机 |
| 驱动方式 | 半自动 |
| 售后服务 | 一年保修 |
| 样式 | 卧式 |
| 经营模式 | 生产加工 |
| 品牌 | 济南五星 |
| 型号 | NJ-S10X |
| 加工定制 | 是 |
型号：NJ-S1X，NJ-S3X，NJ-S10X
一、产品简介：
1.该试验机一机两用，主要用于测定金属线材线径Ф1-Ф10mm 的扭转试验，以及直径 Ф1-Ф6mm 的线材卷绕（也叫缠绕）试验，检测扭转圈数和卷绕后观察材料的表面缺陷。

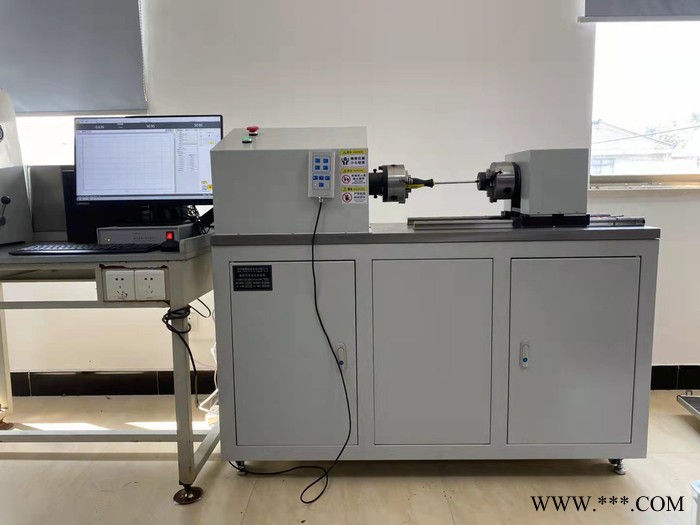

2.该机为卧式主机，由电机加载，通过脉冲计算扭转圈数，触摸屏显示扭转圈数（卷绕）圈数。
3.该机同时具备 2 种检测功能，扭转试验和卷绕试验可互不干涉，相对独立，具有操作简单，使用方便，性能稳定可靠，使用成本低等优点。
二、 使用范围： 该机专用于电线电缆、钢丝或其他线材生产和使用单位、质量监督、科研院所、大 专院校、钢铁冶金等单位。
三、 适用标准：
1. GB/T239.1-2012《金属材料 线材 1 部分：单向扭转试验方法》
2. GB/T239.2-2012《金属材料 线材 2 部分：双向扭转试验方法》
3. GB/T2976-2004《金属材料 线材 缠绕试验方法》
4. GB/T4909.4-2009《裸电线试验方法 第 4 部分 扭转试验》
5. GB/T4909.7-2009《裸电线试验方法 第 7 部分 卷绕试验》
四、 性能特点：
1. 速度：按照试验标准，满足试验要求；可自由设置0.1-2R/s
2. 触摸屏显示：显示正转、反转试验圈数；
3. 杠杆砝码加力：有 10:1 放大杠杆加力，扭转试验时可以产生不大于 2%的轴向拉力；
4. 防撞击功能：由于砝码的拉力，在试样断裂后，有止动设计，防止撞击锁紧装置；
5. 锁紧装置：锁紧螺栓可以将移动端沿导轨自由移动，方便更换不同直径的芯棒（卷绕）和夹持不同直径的线材（扭转）；
6. 缠绕导向装置：沿着缠绕方向设置有导向装置，该装置固定在可自动左右位移的滚珠丝杆上，通过丝杆使线材绕着芯棒紧密缠绕；
7. 自动停机功能：试件断裂后自动停机，试验圈数值自动锁；
五、 主要技术参数：
1、 线材扭转直径：Ф1-Ф10mm
2、 缠绕（或卷绕）直径：Ф1-Ф6mm
3、 卷绕芯棒直径：包含 2-4-6 以及常规规格
4、 扭转和缠绕速度：0.1-2.0R/s自由设置
5、 夹具间距：0～500mm，连续可调
6、 卷绕夹具动作：半自动
7、 速度显示：液晶屏数字显示，可调
8、 圈数最小读数分辨力：0.1 圈
10、 计数范围：1-99999.9
11、 夹持方式：手动
12、 防护措施：无
13、 芯棒长度：≥100mm
14、 砝 码：7个×5Kg、1个×2Kg、1个×0.5Kg
15、 工作电压：AC380V±10% 50Hz
16、 工作噪音：≤70db
六、 主要配置
1. 主机 1 台
2. 直线滑轨 2 副
3. 滚珠丝杆 1 套
4. T 型丝杆 1 根
5. 夹头 1 套
6. 芯棒 ≤5 件
7. 卷绕跟踪装置 1 套
8. 扭转拉紧装置 1 套
9. 卷绕拉紧装置 1 套
10. 锁紧装置 1 套
11. 砝码 7个×5Kg、1个×2Kg、1个×0.5Kg
12. 减速电机 1 台
13. 主机机柜 1 台
14. 测量系统 1 套
15. 触摸屏控制系统 1 套
17. 技术资料 1 套
