| 类型 | 万能材料试验机 |
|---|---|
| 电压 | 220V |
| 测量范围 | 1000（KN） |
| 产地 | 山东济南 |
| 调速范围 | 0.05～500（mm/min） |
| 精度 | ±1% |
| 适用对象 | 橡胶 |
| 最大负荷 | 0.05～500（kN） |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 分类 | 万能试验机 |
| 发货期限 | 7天 |
| 品牌 | 济南五星 |
| 型号 | WAW-600L |
| 加工定制 | 是 |
| 拉伸空间 | 1000（mm） |

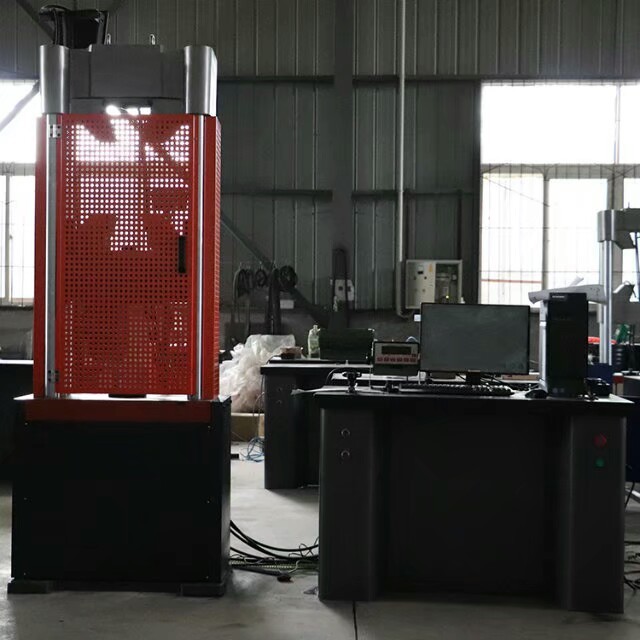

微机控制电液伺服钢绞线拉力试验机主要用于对预应力钢绞线进行拉抗强度测试和分析。试验操作和数据处理负荷GB/T5224-2003《预应力混凝土钢绞线》的要求。 本机由油缸下置式主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。计算机全自动闭环控制高性能电液比例伺服阀来完成对各种材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、RPO.2、RM和Ft等实验结果。 性能特点 1、 特制超厚钳口座使钢绞线在拉伸时完全包容在钳口座体内从而保证钢绞线试样在中间断裂。 2、 特质高硬度(HRC68-70)加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧，使试样夹持更牢靠不易打滑。 3、 在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。 4、 具有等速应力、等速应变、等速位移、拉伸控制、程序编辑器多种控制模式，各种控制模式在试验过程中可任意平滑切换并保持。 5、测控软件基于中文windowsXP操作系统平台，具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。对已相同条件的试样一次输入批量自动生成，还可制作条件模板。 6、试验自动完成后试样信息、试验数据、试验曲线等自动存储。 7、根据试验力大小或材料变形大小自动切换到适当量程，以确保试验数据测量的准确性。 8、试验数据（试验力、位移、变形）加载状态和试验曲线随试验过程动态实时屏幕显示。 9、根据实际需要可选择应力—应变、力—位移、力—时间、位移—时间等曲线进行显示、分析和打印。 10、当负荷超过满量程的2%-5%时自动过载保护停机。 11、可根据试样条件、试验日期和试验数据等条件自动查询所有相关历史记录。 12、软件预留数据库接口，方便于实验室间局域联网，便于实验数据管理。
主要性能技术指标
3.1 **试验力(kN) 1000
3.2 试验力测量范围(kN) 1%-**
3.3 试验机级别 1级/0.5级
3.4 **拉伸试验空间(mm) 1100
3.5 **压缩空间（mm） 970
3.4 试验力示值相对误差 ≤±1%/±0.5%
3.5 位移测量分辨力(mm) 0.01
3.6 位移示值相对误差 ≤±1%/±0.5%
3.7 活塞行程(mm) 250
3.8 压盘尺寸 204×204mm
3.9 变形测量范围 1%-**FS
3.10 引伸计示值相对误差 ≤±1%/±0.5%
3.11 活塞空载移动速度(mm/min) 100
3.12 钢绞线夹持直径范围(mm) Φ12.7，Φ15.2
3.13 伺服电机功率(kW) 1.5（皖南电机）
3.14 横梁升降电机功率(kW) 0.4
3.15 主机**外形尺寸(mm) 880（长）×760（宽）×3160（高）
3.16 控制柜外形尺寸(mm) 1150（长）×560（宽）×870（高）
4 系统配置清单
4.1 试验机主机 油缸下置式主机 1台
4.2 油源 采用进口低噪音高压齿轮泵 1套
4.3 电液伺服阀 进口伺服阀 ? 1只
4控制柜 1台
4.6 负荷传感器 高精度轮辐式负荷传感器（美国） 1只?
4.7 钢绞线引伸计 根据用户要求定 1只
4.8 位移传感器 拉线式光电编码器 1只
4.9 钢绞线辅具(mm) Φ12.7、Φ15.2 各1套
4.10 伺服控制系统 1套
4.11 计算机 商用品牌机 1台
4.12 打印机 黑白激光打印机（惠普p1106） 1台
