| 是否进口 | 否 |
|---|---|
| 产地 | 陕西.西安 |
| 旋向 | 右旋 |
| 品牌 | XD |
| 型号 | CTG3电动弹簧操动机构 |
| 加工定制 | 是 |

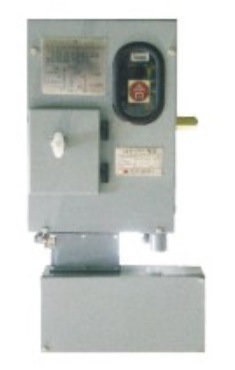

CTG3电动弹簧操动机构
CTG3 Motor Spring Operating Mechanism
一 产品概述general
CTG3电动弹簧操动机构主要用于ZF7-126气体绝缘金属封闭开关设备（GIS）中，用来操作快速接地开关（FES）
CTG3 Motor Operating Mechanism mainly applies with ZF7-126 GIS, which can operate the earthing switch (FES).
二 产品外形Outline and installation dimesions
| |
|
三技术参数technical data
| 序号No. | 项目Item | 单位Unit | 技术数据 data techincal | |
| 1 | 分、合闸操作功 opearing power | J | 480 | |
| 2 | 输出拐臂转角 Output rotating angle | ° | 90 | |
| 3 | 额定电压 Rated voltage | 电动机（交直流两用电机） Motor (DC/AC) | V | DC220/AC220/DC110 |
| 控制回路 control circuit | V | DC220/AC220/DC110 | ||
| 加热器 hearting | V | AC220 | ||
| 4 | 电动机额定功率 rated power | W | 240 | |
| 5 | 电动机额定电流 rated current | A | 2(DC220) 4(DC110) | |
| 6 | 加热器功率 hearting power | W | 80 | |
| 7 | 电动合闸时间 closing time | s | ≤5 | |
| 8 | 电动分闸时间 opening time | S | ≤5 | |
注：电动合闸或分闸时间为给出操作信号起至机构到达规定的合闸或分闸结束位置的时间
Note: Electricclosingoropening timeuntil thebodyisgiventhe signalto reachoperationalrequirementsor sub-gateclosingtime ofthe end position
4 特点 Characterisitcs
1）可靠性高；
2）操作与维护方便。
3）环境适应性好。
1) high reliability;
2) easy operation and maintenance.
3) good environmental adaptability.
5工程应用 Application
已应用于中华电力、新加坡、马来西亚等工程。
It has been applied in CLP, Malaysia, the Philippines and other Projects.
