| 产品类型 | 全新 |
|---|---|
| 产品认证 | ISO2000 |
| 动力类型 | 机械传动 |
| 公称压力 | 600 |
| 喉口深度 | 800 |
| 滑块行程 | 75mm |
| 控制形式 | 人工 |
| 类型 | 普通冲床 |
| 售后服务 | 一年保修 |
| 行程次数 | 65次/min |
| 执行标准 | 国标 |
| 主电机功率 | 7.5kw |
| 是否库存 | 是 |
| 贸易属性 | 促销 |
| 适用行业 | 不锈钢制品 |
| 布局形式 | 立式 |
| 发货期限 | 3天 |
| 经营模式 | 品牌经销 |
| 模柄孔尺寸 | 65 |
| 作用对象材质 | 金属 |
| 品牌 | 双赢 |
| 型号 | SYA-60 |
| 打样周期 | 1-2天 |
温馨提示：
因产品型号规格多，以上产品价格、图片、叁数仅供参考。具体详情请来电咨询。13692136191钟经理。

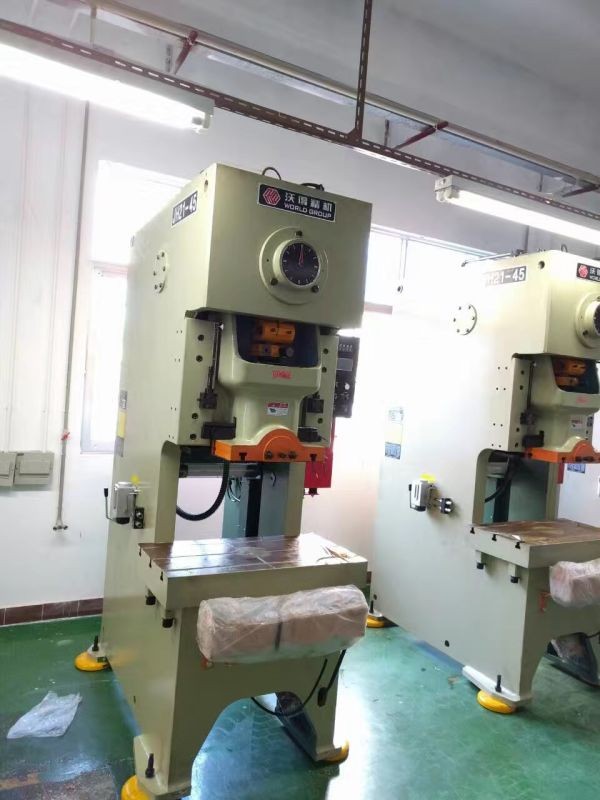

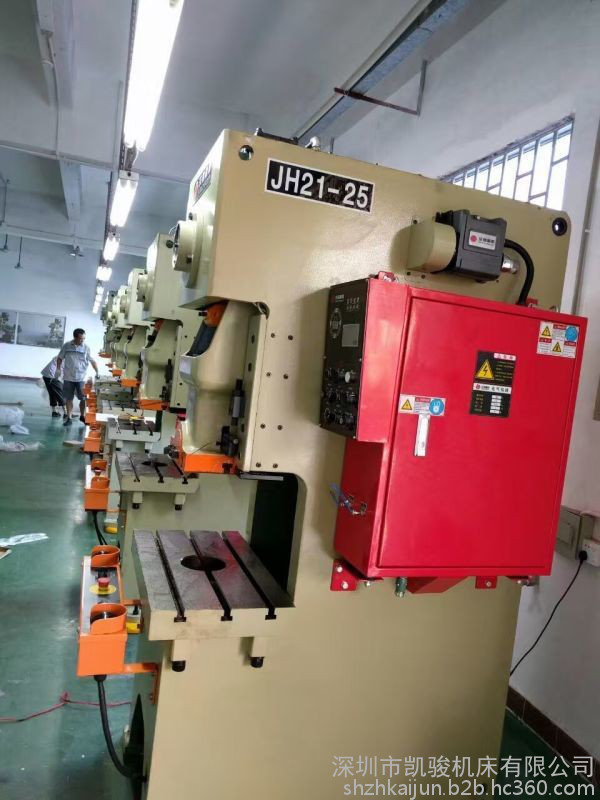

JH21系列高性能气动冲床：
■性能特点：
钢板焊接机身，均经过回火(或振动时效)、抛丸处理，刚性好，精度稳定；
曲轴纵置，结构紧凑，曲轴经高频淬火后磨削处理，光洁度好，转动灵活；矩形六面加长导轨，导向面青铜镶板，导向精度高；
气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损；整机采用进口PLC集中控制，气路选 用进口安全双联阀控制，可实现点动、寸动、单次和连续冲压；滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂铸造，与一般的粘土砂铸造相比，改善表面粗糙度下1-2级，提高尺寸精度2-3级：
60T及以上吨位产品采用电动调节装模高度；关键件如气动元件、电器元件、密封件、按钮等均选用进口件；可选用干式或湿式摩擦离合器，可选用液压过载保护装置或压塌式保险器可根据用户要求选配自动润滑、光电保护、变频调速、空气吹科寺装置。
| 技术参数 | 代号R | 单位 Unit | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | |
| 滑块公称压力 | Pe | KN | 250 | 450 | 600 | 800 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 公称力行程 | Sp | mm | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 7 | |
| 滑块行程 | S | mm | 80 | 120 | 140 | 160 | 180 | 200 | 250 | 250 | 250 | |
| 行程次数 | 固定Fixed | n | times | 100 | 80 | 70 | 60 | 50 | 45 | 45 | 30 | 30 |
| 可变Variable | 60-100 | 50-80 | 45-70 | 40-60 | 35-50 | 30-45 | 25-45 | 20-30 | 20-30 | |||
| 封闭高度 | H2 | mm | 250 | 270 | 300 | 320 | 350 | 400 | 450 | 500 | 500 | |
| 封闭高度调剂量 | t | mm | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 120 | |
| 滑块中心线至机距离 | C1 | mm | 210 | 225 | 270 | 310 | 350 | 390 | 430 | 450 | 450 | |
| 立柱距离Distance Between Uprights | d1 | mm | 450 | 500 | 560 | 620 | 680 | 720 | 900 | 980 | 980 | |
| 滑块底面尺寸 | 左右 | a | mm | 360 | 410 | 480 | 540 | 620 | 700 | 880 | 950 | 950 |
| 前后 | b | mm | 250 | 340 | 400 | 460 | 520 | 580 | 650 | 700 | 700 | |
| 模柄孔尺寸 | 直径Dia | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | 70 |
| 深度Depth | I | mm | 65 | 60 | 70 | 65 | 90 | 100 | 100 | 130 | 130 | |
| 工作台尺寸 | 左右 | C | mm | 720 | 810 | 920 | 950 | 1070 | 1170 | 1390 | 1500 | 1540 |
| 前后 | D | mm | 400 | 440 | 520 | 600 | 680 | 760 | 840 | 880 | 880 | |
| 工作台板厚度 | H3 | mm | 80 | 110 | 130 | 140 | 155 | 165 | 180 | 190 | 190 | |
| 工作台离地面距离 | H1 | mm | 780 | 800 | 900 | 900 | 900 | 900 | 920 | 920 | 1000 | |
| 外形尺寸 | 前后 | A | mm | 1346 | 1435 | 1540 | 1765 | 2040 | 2305 | 2690 | 2660 | 2720 |
| 左右 | B | mm | 945 | 1075 | 1200 | 1200 | 1320 | 1420 | 1540 | 1640 | 1680 | |
| 高 H | H | mm | 2120 | 2391 | 2570 | 2725 | 3035 | 3215 | 3810 | 3785 | 3865 | |
| 地脚螺拴距离 | 前后 | a1 | mm | 830 | 950 | 1100 | 1210 | 1510 | 1670 | 2020 | 2150 | 2140 |
| 左右 | b1 | mm | 690 | 745 | 840 | 920 | 1040 | 1140 | 1360 | 1460 | 1500 | |
| 电动机功率 | 型号Model | Y100L2-4 | Yl32S-4 | Yl32S-4 | Yl32M-4 | Yl60M-4 | Yl60L-4 | Yl80M-4 | Y200L2-6 | Y225M-6 | ||
| 功率Power | KW | 3 | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
| 重量 Weight(Approximate) |
| KG | 2380 | 3500 | 5150 | 7950 | 10350 | 15400 | 20500 | 23600 | 27600 | |
