| 产地 | 山东 |
|---|---|
| 电源电压 | 380V |
| 类别 | 弯曲疲劳试验机 |
| 售后服务 | 终身保固,上门服务,全国联保 |
| 外形尺寸 | 900*600*1250 |
| 重量 | 6000 |
| 品牌 | 一诺 |
| 型号 | QWP |
| 加工定制 | 是 |
| 测试行程 | 6000 |

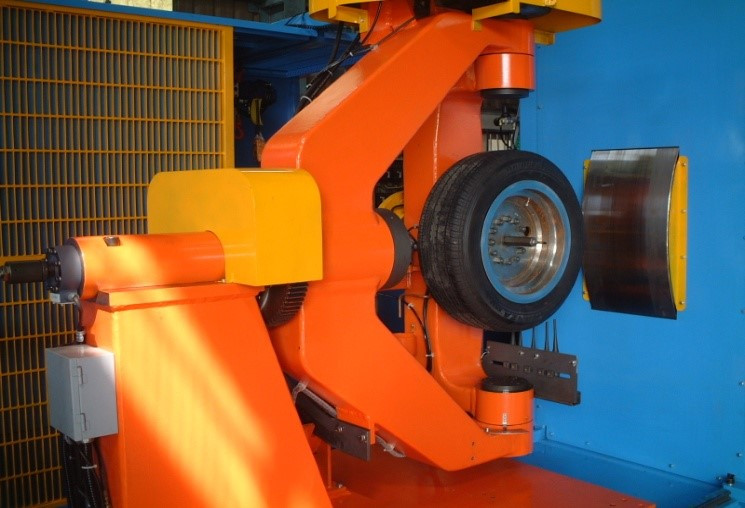

QWP-50000微机控制载重车轮弯曲疲劳试验机主要是适用于车轮的弯曲疲劳试验。济南一诺世纪试验仪器有限公司致力于车轮检测设备的研发和生产，汽车车轮弯曲疲劳试验机是汽车车轮检测的常规设备。主要模拟汽车在负重的状态下转弯时，检测轮毂的内外径以及轮毂的链接点抗疲劳性。夹具设计按照客户提供的试验车轮提供。
2、本设备主要依据标准：SAE J267-2014 （R ）车轮/轮辋。 卡车和客车。 性能要求和试验程序径向和弯曲疲劳和GB/T 5334-2005乘用车车轮性能和试验方法
产品功能：
1、该试验机主要由主机、参数测量显示单元、强电控制单元、试验附具等组成。
2、主机采用铸造式结构制造，试样安装方便，车轮不旋转,载荷旋转
3、通过载荷和转速的关系测得施加的扭矩，可大大节约试验能耗。
4、驱动动力采用变频调速电机，实现无级调速，从而带动载荷高速旋转，对旋转轴施加作用在车轮上的弯矩。
5、试验时检测试验过程主轴的弯曲情况，从而实现车轮破坏紧急停车功能。
6、测量控制软件具有如下主要功能；
1）试验参数通过软件设定；
2）软件显示试验图形、加载力值等
3）报告打印；文件管理；载荷标定；
弯矩闭环调节
2、屏幕X─Y坐标系上显示弯矩和位移谐振圆
3、转速调节,载荷变化次数计数（停关机时计数保持）试验参数停关机时保持
4、预设的加载臂大位移限定值监控,可输入/显示下列参数；弯矩设定值/弯矩实测值
5、力臂初始偏移量、力臂偏移瞬时值、力臂偏移增量的限定值（作为停机规定）,试验转速
6、具有安全防护功能和设施，安全防护门打开时不能试验,试验中具有安全报警提示功能；可设定转数，达到规定的转数时自动停机；
7、配置强电控制箱，完成对电机的驱动控制。
8、微机控制单元，配置工业控制计算机，计算机内置信号放大A/D转换一体卡板，完成传感器的信号放大以及信号的模数转换，
9、计算机软件为WINDOWS平台软件，具有动态显示、存储、输出试验报表等功能。
10、其它电器元件全部采用进口国际知名品牌；
产品参数：
1、试验弯矩范围：10000～50000 N·m 无级可调，测量和控制精度±1％。
2、试验大转速范围:600-2200r/min,无级变频调速，精度：±1％。
3、被试车轮直径： 16″~26″, 车轮宽度: 4″~12″。
4、电机总功率： 7.5KW。
5、显示试验转速及累计试验次数：1.0×10
r，达到设定值时自动卸载停机。
6、调速方式：变频闭环调速。
7、加载方式：车轮不转，载荷旋转式。
8、弯矩传感器：50 kN·m
9、加载方式：闭环加载
10、加载点偏移测量精度：±2.5％
11、加载力臂：760 mm
12、采样点：每周500 点
13、进口高精度激光测距传感器检测加载杆的变形情况
14、车轮连接盘螺栓孔位置度：小于0.06 mm
15.主机外形尺寸约：长1.2m×宽1.2m×高1.2m
16.设备重量：约5t
产品配置：
| 序号 | 名 称 | 数量 | 厂家 | 技术指标 |
| 1 | 主机立式机架 | 1 | 济南一诺 | 车轮不转式 |
| 2 | 变频电机 | 1 | ABB | 7.5kW |
| 3 | 变频电机调速装置 | 1 | 国产 |
|
| 4 | 独立的转数记录装置 | 1 | 自研制 |
|
| 5 | 计算机 | 1 | 联想 | 主流配置 |
| 6 | 打印机 | 1 | HP | HP A4激光打印机 |
| 7 | 对中装置 | 1 | 济南一诺 | 德国进口 |
| 8 | 加载装置 | 1 | 济南一诺 |
|
| 9 | 夹具 | 1 | 济南一诺 |
|
| 10 | 软件 | 1 | 济南一诺 |
|
| 11 | 电控柜 | 1 | 济南一诺 |
|
| 12 | 弯矩传感器 | 1 | 济南一诺 | X-Y |
| 13 | 闭环控制系统 | 1 | 济南一诺 |
|
| 14 | 加载力臂 | 1 | 济南一诺 |
|
| 15 | 高精度激光测距传感器 | 2 | 进口 |
|
使用环境：
1、环境要求
1）试验室温度要求: 25±5℃
2）安装水平度不应超过 0.2/1000
3）试验室相对湿度应在≤75%的条件下；在周围无振动的环境中；
4）在周围无腐蚀性介质的环境中；
5）在周围无明显电磁场干扰的环境中；
6）设备自带缓冲垫，无需施工地基。
2、能源要求
1）电源：动力电源（三相）AC 380 V±10 %，单相电压 220 V±10 %
2）电源频率： 50 Hz±2 %
3）压缩空气供给气压：0.4～0.6 MPa
4）消耗功率：8kW
