| 类型 | 电子拉力试验机 |
|---|---|
| 测量范围 | 0.002-5（KN） |
| 测量精度 | ±1% |
| 最大负荷 | 5（KN） |
| 拉伸空间 | 750（mm） |
| 拉伸速度 | 0.01—500（mm/min） |
| 加工定制 | 是 |
| 重量 | 100kg |
| 主机尺寸 | 520×380×1450mm |
| 横梁位移测量 | 分辨率高于0.0025mm |
| 品牌 | 中仪 |
| 型号 | TDW |

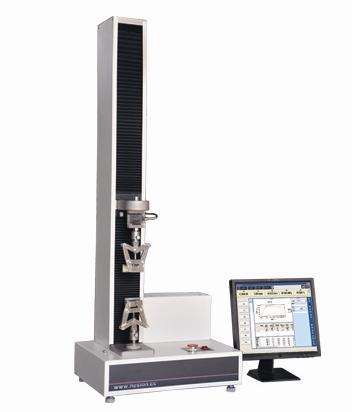

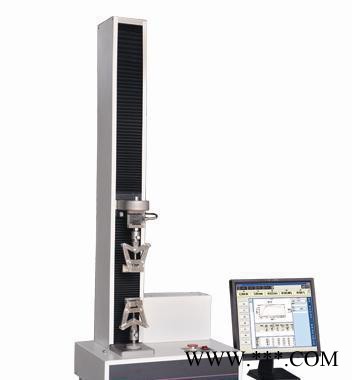

TDW系列微机控制弹簧试验机（单臂式）
★ 主要用途：
TDW（单臂式）系列微机控制弹簧试验机主要适用于精密螺旋弹簧、碟型弹簧等各种弹簧的强度性能检测，广泛应用于弹簧制造企业，低压电器厂，动力机械厂，大专院校及科研单位。
★ 性能特点：
1 主机
1.1 该机采用门式双空间结构；上拉、下压。
1.2 调速系统采用交流伺服电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～500mm/min。
1.3 传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
2 控制系统、操作软件及数据处理系统
2.1 本软件由动态通迅，速度控制，参数输入，数据处理，结果观察，记录查询，图表显示，图表打印，数据保存等功能模块组成。
2.2 试验方式多样化，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度，检测试验力，克服了弹簧回弹应力对试验数据的影响，使整个试验过程自动化。
a) 设定试验力P，检测弹簧的变形量F。
b) 设定变形量F，检测弹簧的试验力P。
c) 设定试验力P，检测弹簧的剩余高度H（或拉伸弹簧的拉伸长度）；
d) 设定弹簧的剩余高度H（或拉伸弹簧的拉伸长度），检测弹簧的试验力P；可以对弹簧
设定预压缩高度进行预压缩，预压缩次数可以随意设定。
e) **可以设置十个检测点（可以设定进回程检测）。
f) 弹簧变形量的检测以工作压盘接触弹簧为准，此时试验力应有反应，试验力（即初始力）
的大小任意设定。
g) 由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位移的精度。
⑸ 具有过载自动停机功能；
⑹ 中横梁的位置显示数，在更改以前可**记忆；
★ 技术参数
产品型号 | TDW-01 | TDW-02 | TDW-05 | TDW-1 | TDW-2 | TDW-5 |
**试验力 | 100N | 200N | 500N | 1000N | 2000N | 5000N |
试验力 测量范围 | **试验力的2%--** | |||||
试验力分辨力 | 1/300000(全程不分档) | |||||
试验力 示值精度 | 优于示值±1% | |||||
横梁位移测量 | 分辨率高于0.0025mm | |||||
试验速度范围 | 0.01—500mm/min,无级调速 | |||||
速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||
恒力、恒位移 控制范围 | 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | |||||
**拉伸空间 | 750mm | |||||
**压缩空间 | 900mm | |||||
整机电源 | 单相,220V±10%,50Hz | |||||
工作环境 | 室温—35℃,相对湿度不超过80% | |||||
主机尺寸 | 520×380×1450m | |||||
重量 | 100 kg | |||||
注：以上为标准配置，可根据客户要求特殊定做。
