| 类型 | 电子拉力试验机 |
|---|---|
| 测量范围 | 0.4-200（KN） |
| 测量精度 | ±1% |
| 最大负荷 | 200（KN） |
| 拉伸空间 | 1000（mm） |
| 拉伸速度 | 0.002—500（mm/min） |
| 加工定制 | 是 |
| 重量 | 1800KG |
| 主机尺寸 | 1130×650×2650mm |
| 有效试验宽度 | 570mm |
| 品牌 | 中仪 |
| 型号 | TDW系列 |

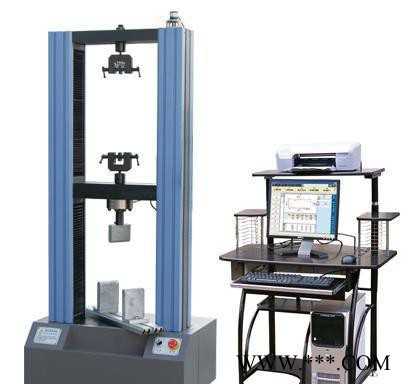

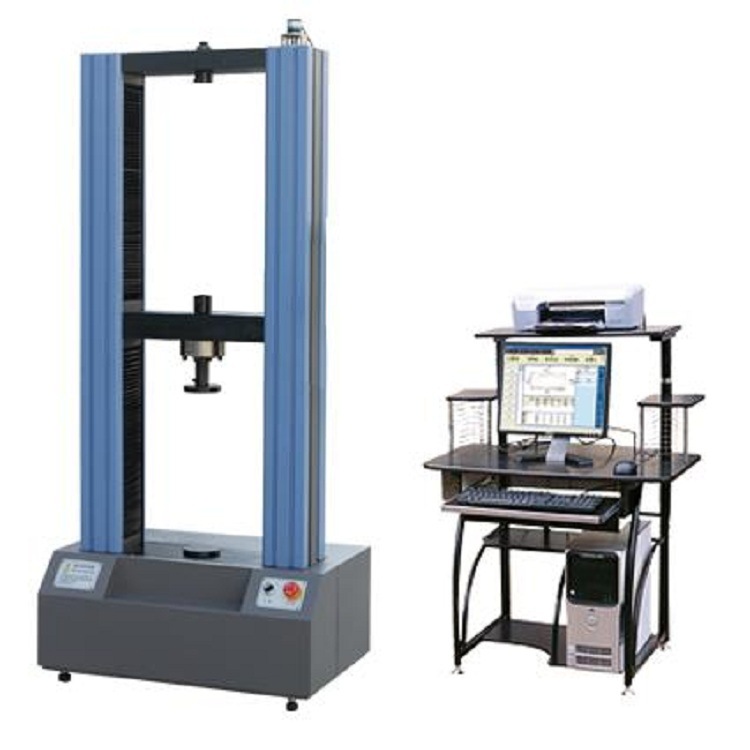

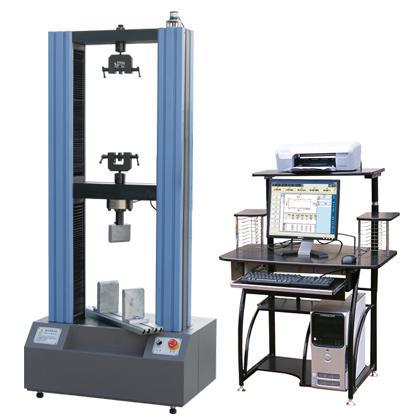

TDW系列门式微机控制弹簧试验机
★ 主要用途：
TDW（门式）系列微机控制弹簧试验机主要适用于精密螺旋弹簧、碟型弹簧等各种弹簧的强度性能检测，广泛应用于弹簧制造企业，低压电器厂，动力机械厂，大专院校及科研单位。
★ 性能特点：
1 主机
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用交流伺服电机和减速机，性能稳定可靠，具有过流、过压、
过载等保护装置。调速范围可达0.01～500mm/min。
1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率
高。
2 控制系统、操作软件及数据处理系统
2.1 本软件由动态通迅，速度控制，参数输入，数据处理，结果观察，记录查询，图表显示，图表打印，数据保存等功能模块组成。
2.2 试验方式多样化，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度，检测试验力，克服了弹簧回弹应力对试验数据的影响，使整个试验过程自动化。
a) 设定试验力P，检测弹簧的变形量F。
b) 设定变形量F，检测弹簧的试验力P。
c) 设定试验力P，检测弹簧的剩余高度H（或拉伸弹簧的拉伸长度）；
d) 设定弹簧的剩余高度H（或拉伸弹簧的拉伸长度），检测弹簧的试验力P；可以对弹簧设定预压缩高度进行预压缩，预压缩次数可以随意设定。
e) **可以设置十个检测点（可以设定进回程检测）。
f) 弹簧变形量的检测以工作压盘接触弹簧为准，此时试验力应有反应，试验力（即初始力）的大小任意设定。
g) 由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位
移的精度。
h) 具有过载自动停机功能；
i) 中横梁的位置显示数，在更改以前可**记忆。
★ 技术参数：
产品型号 | TDW-10 | TDW-20 | TDW-50 | TDW-100 | TDW-200 |
**试验力 | 10 KN | 20 KN | 50 KN | 100 KN | 200 KN |
试验力 测量范围 | **试验力的0.4%--** | ||||
试验力分辨力 | 1/300000(全程不分档) | ||||
试验力示值精度 | 优于示值±1% | ||||
横梁位移测量 | 分辨率高于0.0025mm | ||||
试验速度范围 | 0.002—500mm/min,无级调速 | ||||
速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | ||||
恒力、恒位移控制范围 | 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | ||||
**拉伸空间 | 1000mm | ||||
**压缩空间 | 900mm | ||||
有效试验宽度 | 400mm | 570mm | |||
整机电源 | 单相,220V±10%,50Hz | 三相,380V±10%,50Hz | |||
工作环境 | 室温—35℃,相对湿度不超过80% | ||||
主机尺寸 | 760×500×1750mm | 830×550×2000mm | 1130×650×2650mm | ||
重量 | 460kg | 720 kg | 1800 kg | ||
注：以上为标准配置，可根据客户要求特殊定做。
