| 加工定制 | 是 |
|---|---|
| 测量范围 | 0.2-50（KN） |
| 测量精度 | ±1% |
| 产地 | 山东济南 |
| 负荷 | 50KN |
| 拉伸速度 | 0.01-500（mm/min） |
| 类型 | 微控拉力试验机 |
| 售后服务 | 一年保修 |
| 品牌 | 中仪 |
| 型号 | WDW-50 |
| 拉伸空间 | 600（mm） |
| 起批量 | 1 |
弹簧拉压万能试验机、弹簧试验机
★主要用途：

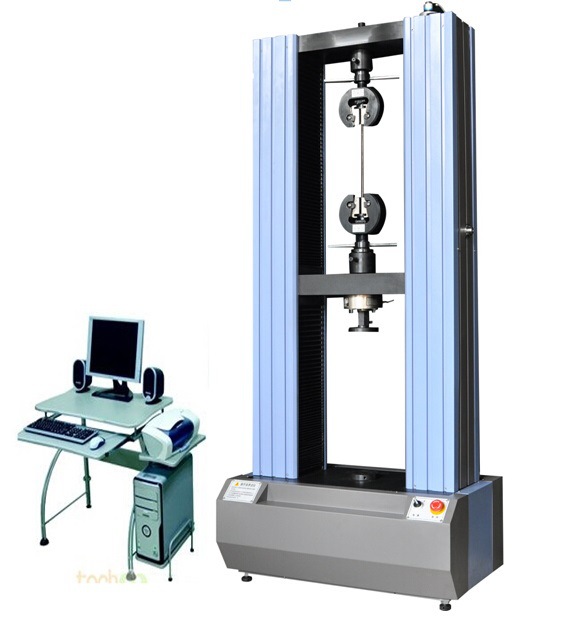

TDW（门式）系列微机控制弹簧试验机主要适用于精密螺旋弹簧、碟型弹簧等各种弹簧的强度性能检测，广泛应用于弹簧制造企业，低压电器厂，动力机械厂，大专院校及科研单位。
★性能特点：
1主机
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用交流伺服电机和减速机，性能稳定可靠，具有过流、过压、
过载等保护装置。调速范围可达0.01～500mm/min。
1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率
高。
2控制系统、操作软件及数据处理系统
2.1本软件由动态通迅，速度控制，参数输入，数据处理，结果观察，记录查询，图表显示，图表打印，数据保存等功能模块组成。
2.2试验方式多样化，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度，检测试验力，克服了弹簧回弹应力对试验数据的影响，使整个试验过程自动化。
a)设定试验力P，检测弹簧的变形量F。
b)设定变形量F，检测弹簧的试验力P。
c)设定试验力P，检测弹簧的剩余高度H（或拉伸弹簧的拉伸长度）；
d)设定弹簧的剩余高度H（或拉伸弹簧的拉伸长度），检测弹簧的试验力P；可以对弹簧设定预压缩高度进行预压缩，预压缩次数可以随意设定。
e)可以设置十个检测点（可以设定进回程检测）。
f)弹簧变形量的检测以工作压盘接触弹簧为准，此时试验力应有反应，试验力（即初始力）的大小任意设定。
g)由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位
移的精度。
h)具有过载自动停机功能；
i)中横梁的位置显示数，在更改以前可记忆。
主要技术指标：
1.**试验力：50kN
2.试验力测量范围：0.4%--99%
3.试验力示值精度：优于示值±1%
4.试验力分辨力：1/300000(全程不分档或等效6档)
5.横梁位移测量精度：分辨率高于0.0025mm
6.变形测量精度：±0.5%（在0.2—10mm范围内）
7.试验速度范围：0.01—500mm/min,无级调速
8.速度控制精度：±1%(0.01~10mm/min);±0.5%(10~500mm/min)
9.恒力、恒变形、恒位移控制范围: 0.2%-99%FS
10．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11.变形速率控制精度:速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12.试验空间：A.拉伸空间:600mm B.压缩空间:700mm
13．夹具形式:楔形夹具体
平钳口0-7mm 圆钳口?4-?9mm
14.压盘尺寸：φ100 mm
15.整机电源：单相,220V±10%,50Hz，功率：1.5 kW
16.工作环境：室温—35℃,相对湿度不超过80%
17.主机尺寸：760×500×1750mm
18.重量：460kg
系统基本配置
1、试验机主机 (门式框架结构)
1.1交流伺服电机及伺服驱动器（台湾东元）
1.2高精度负荷传感器(轮辐式)
1.3进口精密滚珠丝杠副（韩国太敬）
1.4减速系统（圆弧齿同步带传动）
2、STC300双通道程控放大器 分辨力1/300000
3、SMARTTEST专用控制软件
4、光电编码器（2000线）
5、全套附具包括：拉伸，压缩附具
6、联想品牌计算机
7、惠普A4喷墨打印机
8、技术资料：使用说明书、软件使用手册、合格证、装箱单
