| 测量范围 | 满量程的100（KN） |
|---|---|
| 测量精度 | 可调 |
| 产地 | 山东 |
| 类型 | 弹簧拉力试验机 |
| 品牌 | 匠恒 |
| 型号 | TLS-S(20-1000II) |
| 起批量 | 1台 |
1、 产品概述

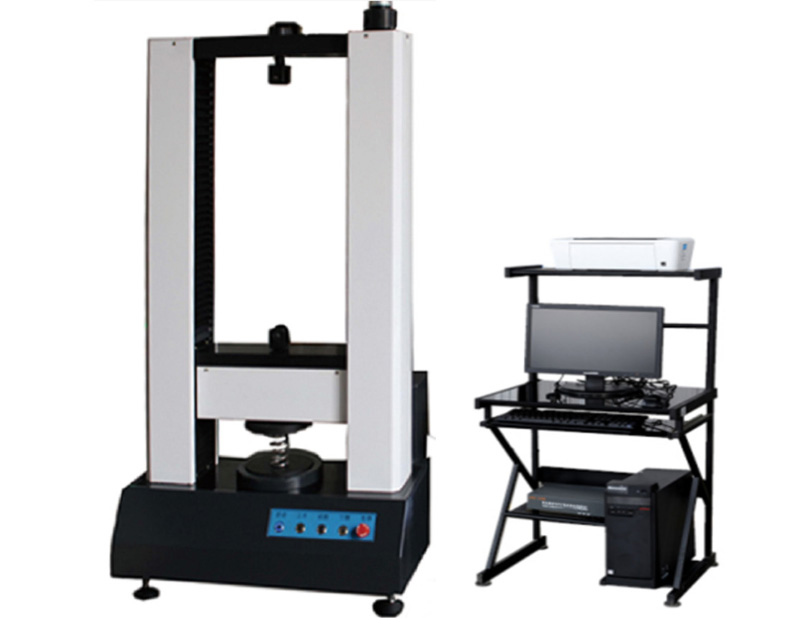

全自动弹簧拉压试验机依据JB/T7796-2005《弹簧拉压试验机技术条件》规定的技术要求制成，专为弹簧的检测设置。主要用于测试各种弹簧及弹性元件的强度，即在一定的变形量(或剩余高度)下测试弹簧的试验力。该试验机采用步进电机，实现了高速逼近，低速采集，保证了测试效率，提高了精度。具有试验力值显示，速度设置等功能，同时，还具有限位保护和过载保护等功能。
3、方案描述
3.1 主机：采用单臂结构，可实现对试样的快速测量。
3.2 传动系统：由电机驱动，通过同步齿形带直接传至滚珠丝杠，带动中横梁水平上、下移动。
3.3 驱动系统：由驱动器及步进电机实现系统的驱动。
3.4 测量控制系统：试验力测量显示系统由高精度负荷传感器、测量放大器、A/D转换、数字显示表、稳压电源等组成；位移测量显示系统由光电编码器、倍频整形电路、计数电路等组成；LED显示，人机对话直观明了便于操作。
3.5 控制方式：可以实现试验力、试验速度、位移等多种控制方式。主要功能如下：
3.5.1输入弹簧的剩余高度，测出其对应的试验力值。多可测量5个点
3.5.2输入弹簧的变形量，测出其对应的试验力值。多可测量5个点
3.5.3打印各试验点的参数及刚度。
3.6 安全保护装置：过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
4.试验机的主要技术指标：
| 代号 | 名称 | 技术参数 | |||||
| 1 | 最大试验力 | 20N | 50N | 100N | 200N | 500N | 1000N |
| 2 | 试验力有效测量范围 | 满量程的4-100 | |||||
| 3 | 试验力最小读数值 | 0.1N | |||||
| 4 | 试验力示值误差 | ≤±1% | |||||
| 5 | 位移最小读数值 | 0.01mm | |||||
| 6 | 位移精度 | 注: | |||||
| 7 | 加载速度 | 0.5mm/min-500mm/min | |||||
| 8 | 试验机有效试验空间 | 约220mm | |||||
| 9 | 压盘直径 | φ50mm | |||||
| 10 | 上下压盘的平行度 | ≤0.2mm | |||||
| 11 | 外形尺寸 | 410*500*650 | |||||
| 12 | 重量 | 90kg | |||||
| 13 | 电源电压 | 220VAC±10% 50Hz | |||||
| 14 | 试验机电器设备质量、 装配质量、外观质量 | 应符合GB/T2611-2006 《试验机通用技术要求》 | |||||
5. 试验机的配置
| 代号 | 项目名称 | 厂家及规格 | 数量 |
| 1 | 主机框架 | 自制 | 一台 |
| 2 | 驱动系统 | 北京斯达步进电机及驱动器 | 一套 |
| 3 | 减速系统 | 同步齿型带（宁波伏龙） | 一套 |
| 4 | 滚珠丝杠副 | 国内知名品牌 | 两套 |
| 5 | 负荷传感器 | 福建莆田 | 一只 |
| 6 | 光电编码器 | 上海霍德 | 一个 |
| 7 | 控制器 |
| 一套 |
| 8 | 拉钩、压盘 | 压盘直径Φ50mm | 各一套 |
6、附件
6.1产品使用说明书 1套
6.2产品合格证明书 1套
6.3设备装箱单 1套
7、质量保证
设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务，终生维修。

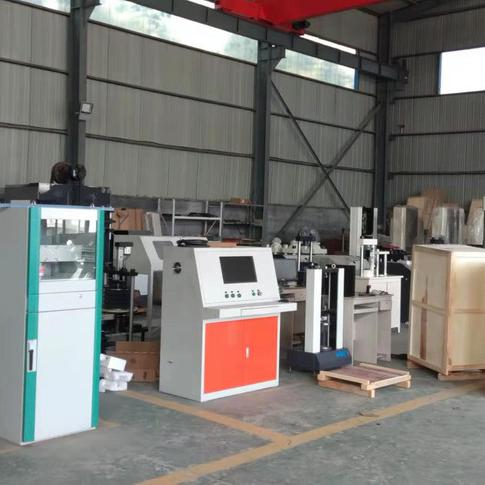

山东匠恒机械设备有限公司，是国内一家专业设计生产研发、制造、销售为一体的试验机厂家。公司秉承“匠心打造，恒心恒久”公司理念，设计、生产、装配、调试、包装，每个环节独立完成，精心雕琢每一台试验机。价格、质量、稳定性都无可挑剔。
我们的产品主要有耐久疲劳试验机（大、中、小吨位；高、低频率；机械、气动、电磁、液压各式加载，弹簧、橡胶、减震器、汽车零部件），只要你有试验要求。我们就能打造出满足您要求的试验机。我们还擅长弹簧试验机（拉压、扭转、疲劳、光学、在线监测、弹簧线材检测），材料扭转试验机，电子试验机，液压试验机和冲击试验机。
