| 类型 | 全自动压力试验机 |
|---|---|
| 测量范围 | 20 |
| 测量精度 | 15 |
| 最大负荷 | 25（KN） |
| 重量 | 30（kg） |
| 适用范围 | 35 |
| 加工定制 | 是 |
| 品牌 | 赛思特 |
| 型号 | GBM |
用于空气增压，将3-8bar空气增压至6-1
6bar。
三、空气增压系统型号意义
GBS-02-AL
GBS---增压装置代号
02 --- 表示该装置所使用的空气增压泵GPV02的增压比为2：1
AL ---增压介质：空气

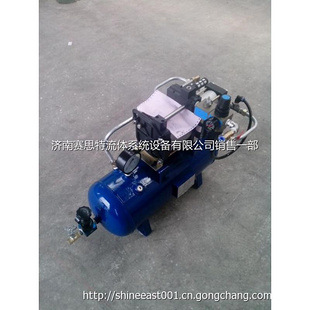

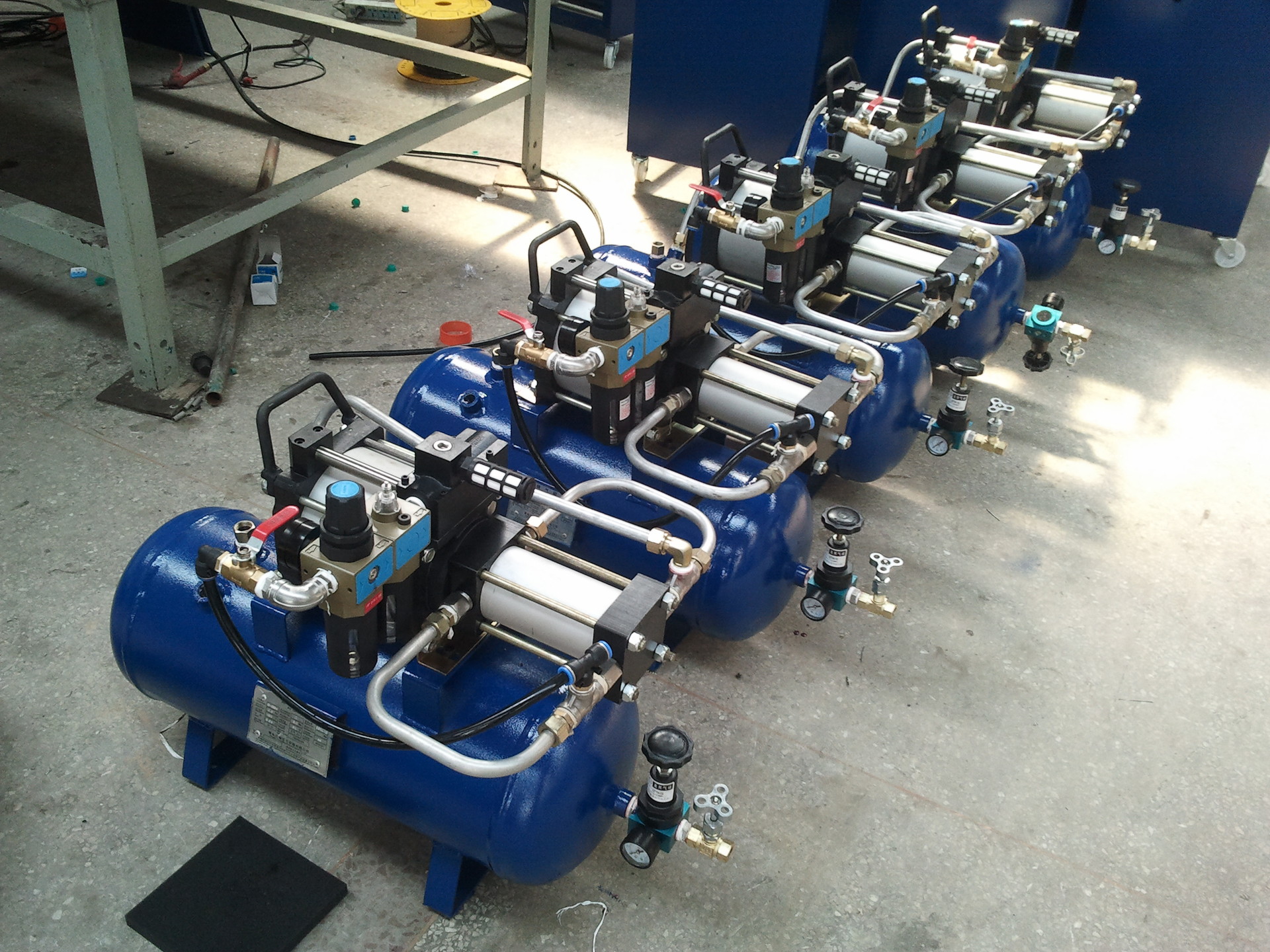

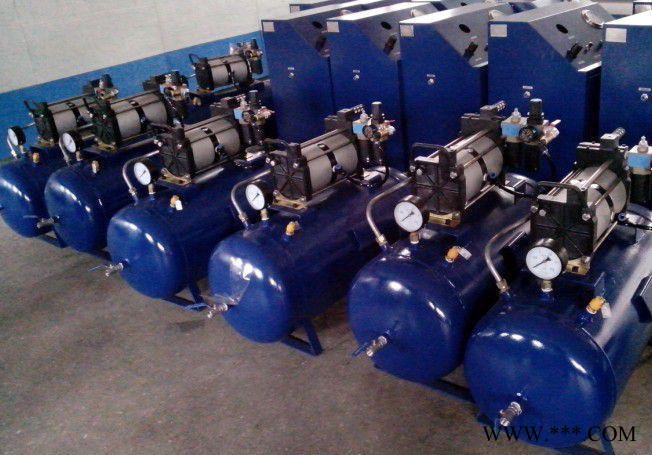

四、空气增压系统组成
该系统由空气增压泵、储气罐、控制阀管表等组成。
五、空气增压系统产品工作原理
注：所用元件介绍
序号 | 名称 | 序号 | 名称 |
1 | 驱动气源 | 5 | 储气罐 |
2 | 手动换向阀 | 6 | 高压气体压力表 |
3 | 二联体，气源处理元件 | 7 | 高压球阀 |
4 | 空增压泵GPV02 | 8 | 减压阀 |
★空气增压系统技术参数
型号：GBS-02-AL
驱动气源：压缩空气
类型：气/气控制系统
驱动压力: 3-8bar
**耗气量：1200LN/min
输出压力：气体0-16bar。
适用介质：空气
六、空气增压系统操作程序
1、将二联体的油雾器加入润滑油。南方用10#或20#机械油，北方冬季用防冻机械油或低凝液压油。连接上需要增压的管路，关闭卸荷阀，打开高压针阀，气源压力要求不大于0.6MPa（6kgf/cm?）。
2、调整好二联体的压力，如将气源压力调到0.6MPa,增压后气体压力为1.2MPa。
3、储气罐出口装有安全阀,**设定压力1.2MPa，当出口压力高于设定压力1.2MPa时，安全阀打开。
七、空气增压系统**耗气量及配套的空压机
耗气量主要是由增压泵的驱动缸活塞的每分钟的往复次数所决定的，在所供气源压力不便的情况下，泵的往复次数决定于排出气体压力的大或小。当气源压力调至**作空载排气时（如对被检大容积容器充气时**是泵耗气量**的时候。随着被试容器内的气压逐渐升高，泵的往复速度也逐渐减慢，直至驱动气气压与排气气压成比例平衡后，泵**停止工作，耗气量**等于零。该装置所配气体增压泵GPV02的**耗气量为1.2m3/min, 按照常规充气情况，可选0.7-1.2m3/min排量的空压机**
