| 产地 | 山东淄博 |
|---|---|
| 证书 | ISO9001 |
| 材质 | 碳钢 |
| 电压 | 380V |
| 风量 | 3242-110666 |
| 功率 | 110 |
| 规格 | 100*100 |
| 配套电机功率 | 110KW |
| 适用范围 | 制药,医疗,通风换气,通风,机械设备,化工,工业,工厂,火力发电厂,工业除尘,烟气循环风机 |
| 性能 | 低噪音风机 |
| 叶片数 | 9 |
| 用途 | 燃烧系统配置加热炉烟气再循环燃烧风 |
| 重量 | 300 |
| 轴功率 | 5110KW |
| 转速 | 960-2900r/min |
| 风机压力 | 中压风机 |
| 气流方向 | 离心 |
| 品牌 | 儒风 |
| 型号 | 8-39 9-38 |
| 加工定制 | 是 |
| 涡轮头材质 | 碳钢 |
用途
Y8－39、Y9－38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部风机节
能组，组织全国风机行业名家联合设计、经委和机械工业部重点推广的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。
本风机适合于配有省煤器（预热器）和消烟除尘装置的0．5～35t／h工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但*进气温
度不得超过250℃在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，不但减少了烟气对环境污染，而且降
低了烟气对风机的磨损，有利提高风机的使用寿命。
特点
当前工业锅炉系列较多，燃用煤质量悬殊，配用的除尘器、省煤器阻力不的引风机的风量、风压差异较大，考虑到风机的经济性和适应性
，故提供Y8－39和Y9－38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。
形式
（1）该风机制成单吸入，机号有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三种。
（2）该风机又可制成顺时针旋转或逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转称为顺时针旋转风机，以顺时针表示；叶轮
逆时针旋转称为逆时针旋转风机，以逆时针表示。
（3）风机的出口位置以机壳的出口角度表示。顺逆时针旋转风机均可制成0°、45°、90°、135°、180°、225°六种角度。

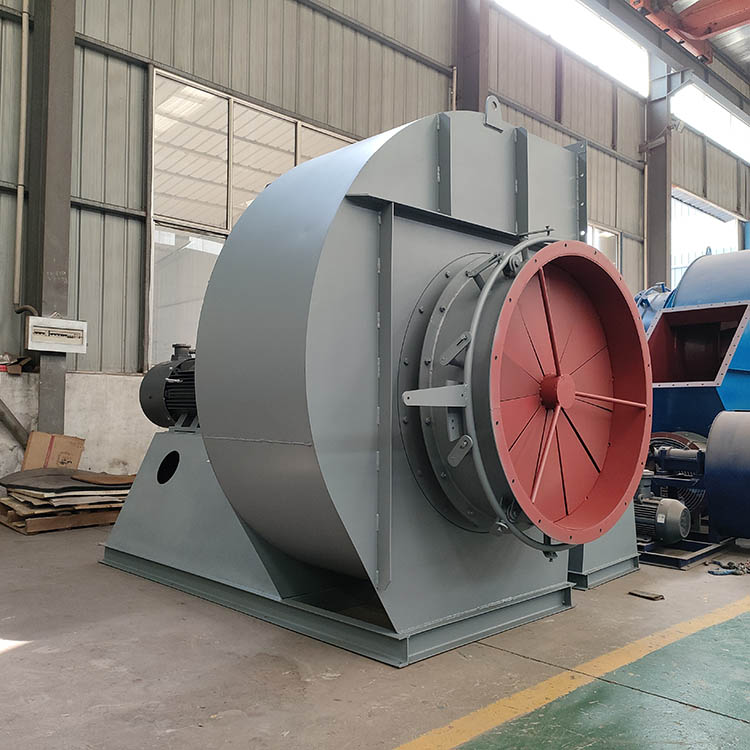

结构特点

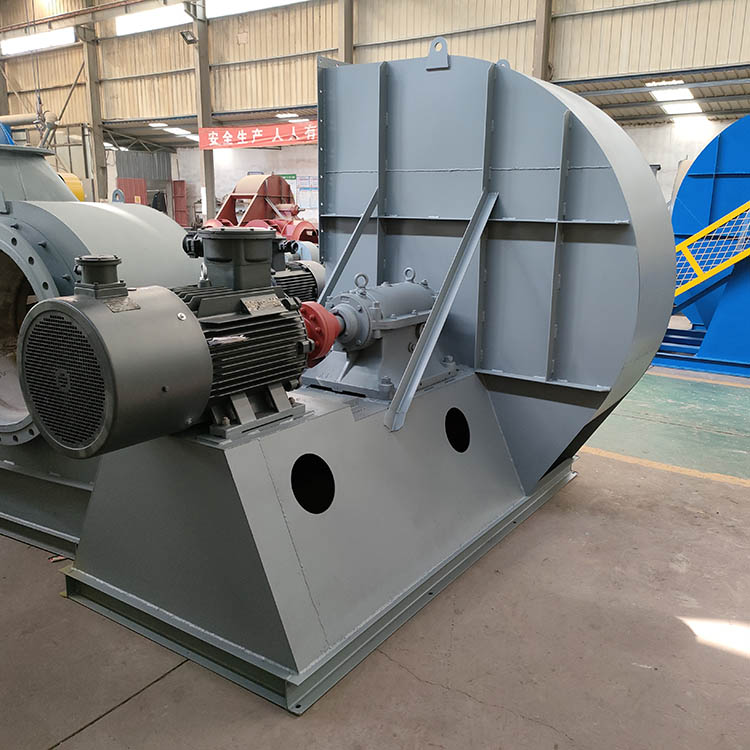

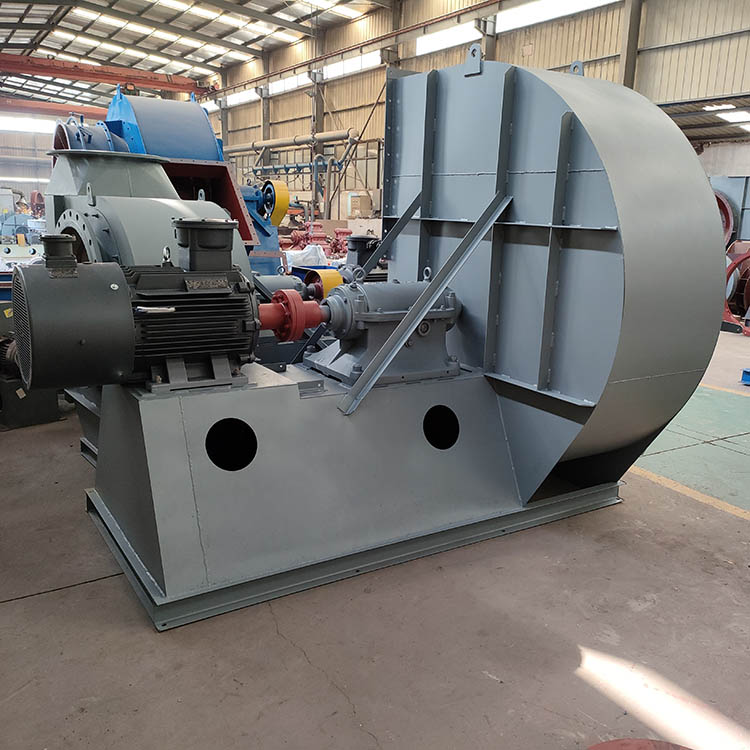

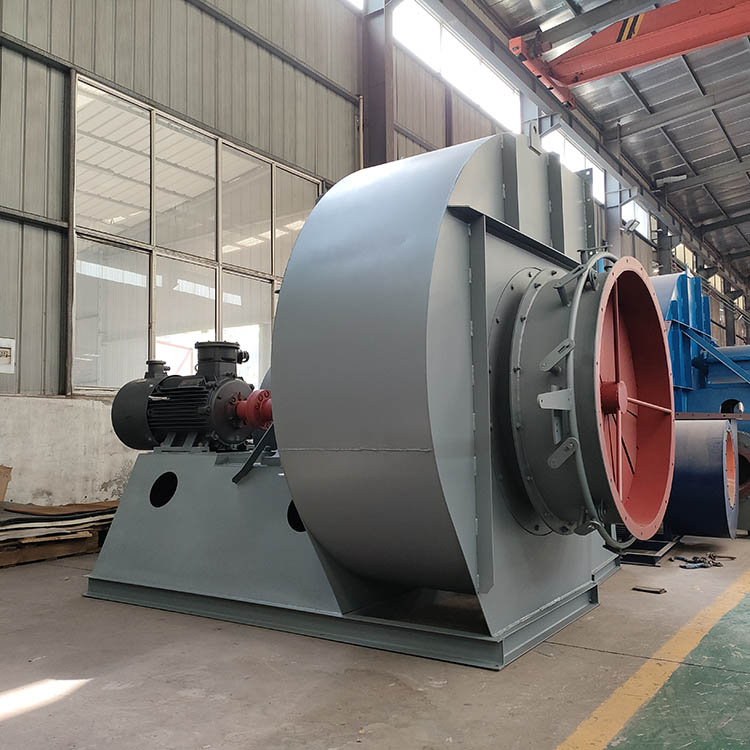

风机由叶轮、机壳、进风口、传动组、调节门等部件组成。
（1）叶轮材料为Q345（16Mn），长短相间前向弯曲叶片。叶轮成型后经静、动平衡校正，因此运行平稳可靠。
（2）机壳用钢板焊接成蜗形壳体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。
（3）进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。
（4）传动组由主轴、水冷轴承箱、联轴器组成。
主轴由钢制成。采用滚动轴承，轴承箱有整体式和部分式两种形式。No.4-6.3采用整体式轴承箱；No.7.1-16采用部分式轴承箱。两种轴
承箱上均需通冷却水。耗水量因工作温度和环境的不同而异，一般按0.5-1m3/h考虑。
轴承箱上装有温度计和油位指示器，轴承箱内润滑油采用全损耗系统用油L-AN46，加油量按油位标志的要求。

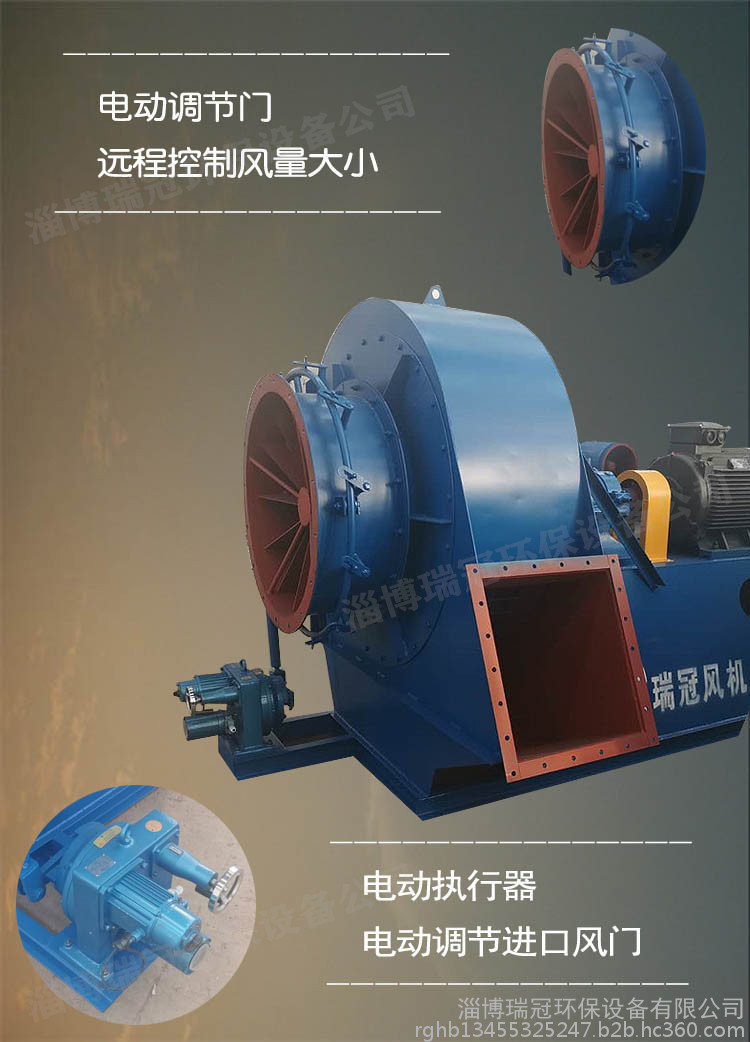

（5）调节门是用来调节风机流量大小的装置。调节门叶片为花瓣形，轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。
调节范围由90°（全闭）到0°（全开）。为使调节门各部正常工作，必须很好地润滑，润滑脂采用高温（260℃）膨润土脂，使风机在高温
运转时仍能保证润滑作用。
