| 传热面积 | 22 |
|---|---|
| 功率 | 12 |
| 外形尺寸 | 1.8*2.4*2.2 |
| 应用领域 | 食品，制药，冶金，脱水蔬菜 |
| 重量 | 680 |
| 转速 | 1 |
| 水分蒸发量 | 24 |
| 品牌 | 南京腾阳 |
| 型号 | CT-C-1 |

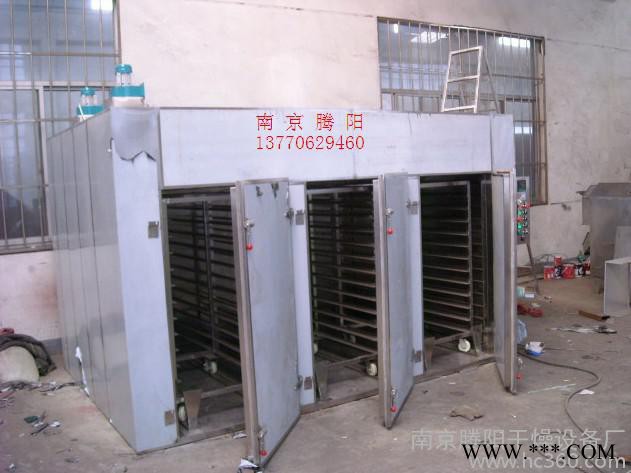

CT-C-I 型热风循环烘箱（二门二车）
一、产品特点
RXH系列热风循环烘箱配用低噪音轴流风机和自动控温系统，整个循环系统全封闭，热效率高，节约能源，在强制通风作用下，物料干燥均匀。热源可采用蒸汽或电，整机噪音小，运行平稳，温度自动控制，安装维修方便，适用范围广，可干燥各种物料，是通用型干燥设备。
二 、应用范围
热风循环烘箱适用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。如原料、中药饮片浸膏、粉剂、颗粒、冲剂、脱水疏菜等。
三、主要技术参数及配置
3．1、主要技术数据
规 格 尺 寸 | 配用功率 | 干燥量 | 工作温度 | 循环风流量 | 其 它 | |||
工 作 室 | 外形 | 加热方式 | 风机 | |||||
加热管 | 电 | |||||||
1720×1000×1500 | 2350×1200×2000 |
不锈钢 | kw | kw | 次 Kg | ℃ | m3/h |
按行业标准 要求 |
18 | 0.45 | 120 | 180 | 3450 | ||||
3．2、 设备功能配置：
温度自控柜 | 加热方式 | 热风循环 | 其它 | |||
进风口 | 出风口 | 电加热 | 方式 | 风机 | ||
套 | 台 | 台 | 套 | 穿 流 平 流 | Kw | 按行业标准实施 |
1 | 1 | 1 | 1 | 0.45 | ||
3．3、设备制作加工质量标准：
温控 精度 | 箱体外壁温度 | 热风 循环 方向 | 箱内 拼缝 | 室内 风压 | 密封 性能 | 噪音 | 箱体 内外 壁平 整度 |
1℃ | +15℃ | 穿 流 | 是 | 正压 | 良好 | ≤55db | <5/1000 |
3．4、材料及外购件标准和供应商：
名 称 | 规格及型号 | 供应商 | ||
箱 体 | 内壁板材 | 不锈钢2B Φ1.0 | 南韩 | |
外壁板材 | 谈钢1.2冷板油漆处理 | 南钢 | ||
导风风道板材 | 不锈钢2B Φ1.0 | 浦新 | ||
对流壁板板材 | 不锈钢2B Φ1.0 | 浦新 | ||
保温 | 硅酸铝纤维棉 | 南京 | ||
密封件 | 耐高温硅橡胶 | 无锡 | ||
加热元件 | 304-2B加热管 | 南京 | ||
净化 过滤 器 | 进风口高温高效 | 150×150 | 无锡 | |
出风口耐高温高效 | 150×150 | 无锡 | ||
鼓风机 | 0.45kw | 南京 | ||
一次性冲压烘盘 | 460×640×45=48只 | 南京 | ||
不锈钢烘车 | 720×950×1430=2辆 | 泰龙 | ||
控 制 | 温度自控柜 | SWCP-1 | 上海 | |
交流接触器 | CJX1 220V | 上海 | ||
中间继电器 | HH54P | 上海 | ||
热继电器 | 3UA59 | 上海 | ||
指示灯 | AD11 220V | 上海 | ||
按钮开关 | LAY3 | 上海 | ||
空气开关 | DZ47-63 | 上海 | ||
其它配件 | 上海 | |||
其 它 | 按行业标准制作 |
| ||
四、制作要求：
（1）箱体内外无凹凸现象，内外表面平整、光洁，一般为<5/1000；
（2）对流壁调节风板，不锈钢板制作；
（3）设备升温时间：设定工作温度为120℃时，达到设定温度的时间，空载≤30分钟，满载≤40分钟；
（4）电控柜置于箱的正面一侧；
（5）工作噪音为55db；
（6）其它按行业标准实施。
