首页 > 供应产品 > 腾阳CT-C-4 南京热风循环四门八车烘箱数据

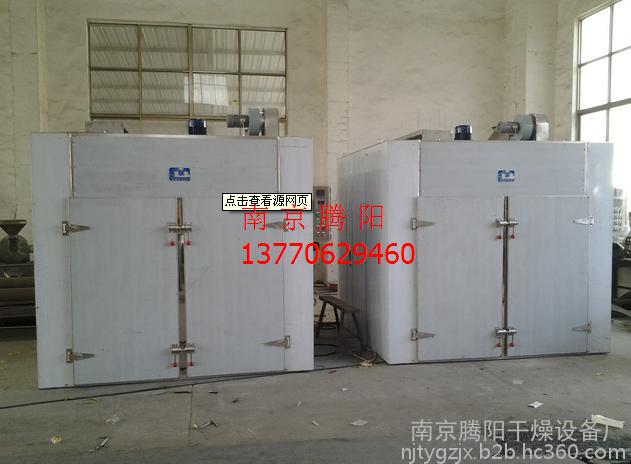

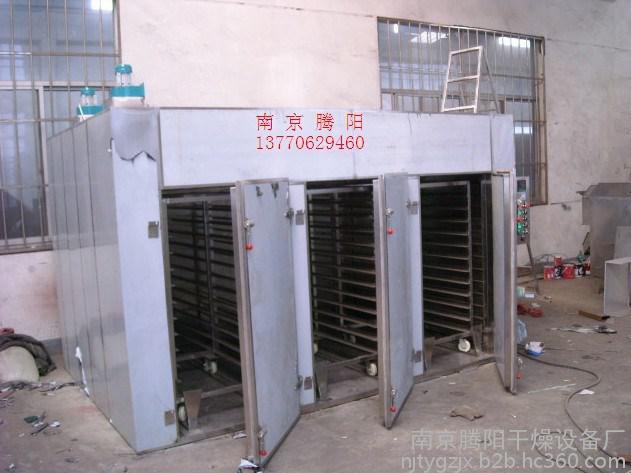

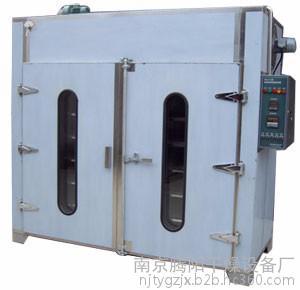

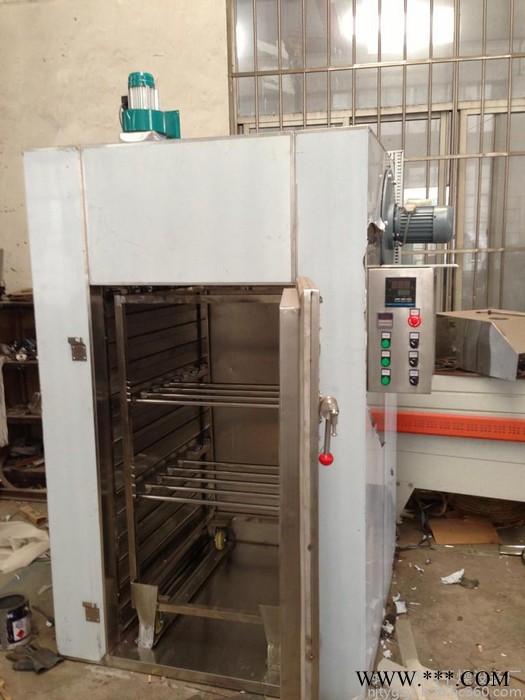

腾阳CT-C-4 南京热风循环四门八车烘箱数据
浏览: 796
品牌: 腾阳
材质: 不锈钢
产地: 南京
单价: 42000.00元/台
最小起订量: 1 台
供货总量: 22 台
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2022-09-14 09:46

详细信息
材质 不锈钢
产地 南京
产品认证 ISO9001
传热面积 10m2
风量 14000
功率 15000W
类型 箱式
认证 ISO9001
适用物料 多种可用
售后服务 终身保固
外形尺寸 2200*2800*2400m
温度范围 室温---140度
销售方式 直销
应用领域 药材干燥
占地面积 3m2
重量 1500Kg
主要用途 烘干
执行质量标准 行标
贸易属性 内贸
操作方式 间歇式
发货期限 15天
品牌 腾阳
型号 CT-C-4
打样周期 6-7天

CT-C-Ⅳ型四门八车热风循环烘箱

电加热型热风循环烘箱简介及配置


    一、工作原理:

    热风循环烘箱一般有电加热方式,水加热方式,导热油加热方式,蒸汽加热方式等组成,有循环风机的烘箱都可称为热风循环烘箱,因为不管烘箱什么结构,风向水平还是垂直,归根到底都是热风在里面循环,所以都可通称为热风循环烘箱,如电热鼓风烘箱,对开门高温灭菌烘箱等。但是一般行业中所称热风循环烘箱大多数还是加热、循环等,比如有了高温灭菌的要求,风机改成风冷规范化的循环风机,前后开门,风道也作出了改变,就变成对开门高温灭菌烘箱,热风循环分为五种标准型号。分别是单门单车,两门两车,两门四车,三门六车,四门八车。

    一、原理:

   热风循环烘箱空气循环系统采用风机循环送风方式,风循环均匀/高效。风源由循环送风电机带动风轮经由加热器,而将热风送出,再经由风道至烘箱内室,再将使用后的空气吸入风道成为风源再度循环,加热使用,自动调节温度/自动排湿功能。确保室内温度均匀性,设有温度过高报警系统,自动记录和打印系统,风的温度均有±3度,确保PLC全程自动控制准确。

    二、结构:

    a、热风循环烘箱内部由角钢、304不锈钢2mm外304不锈钢1.5mm构成。

    b、保温层则由耐高温高密度硅酸铝棉填充,高密度硅酸铝棉保证了烘箱的保温性,也确保了使用者的安全性。

    c、热风循环烘箱加热器安装位置可是底部、顶部、左侧、右侧。

    d、两门两车热风循环烘箱,正面为两门,侧面为一门,烘箱后部留有测试口,烘箱上部进出风口设有耐高温高效,出风口设有自动排湿电机等。

    e、电器采用施耐德控制构成,温度由温控表控制。

    三、特点:

    a、热风在烘箱内循环,热效率高,节约能源。

    b、利用强制通风作用,烘箱内设有风道,物料干燥均匀。

    c、烘箱运转平稳,自动控温报警提醒,安装维修方便。

    d、烘箱调风板采用双层镜面板长腰孔设计(调节风均匀度),操作方便,侧面的门是为了工人打扫卫生及维修之用。

    e、烘箱设有测试口,设备出厂前已做16点测试。

    U、烘箱侧面内部装有温度测试传感器,控制内部温度自动调节温度之用。

    加热系统:

    加热系统分为电加热、蒸汽加热、导热油加热、热水加热等,电加热是不锈钢管制作,蒸汽加热为不锈钢翘片式散热器,导热油加热为不锈钢导热油箱、散热器、耐高温油泵式,热水加热为不锈钢散热器、水箱、耐高温进口变频水泵式。

    a、 使用温度:水加热:50     -----90℃。电、远红外加热温度50-350℃。

    b、 使用温度大于150℃或小于30℃,要在订货时注明。

    c、 本厂出厂烘车,每台烘车配24只烘盘,烘盘尺寸统一,可以互换。

    D、 烘盘尺寸:460×640×45mm

    设备名称:电加热CT-C-Ⅳ型热风循环烘箱

    二、设备数量:共计1台

    三、技术参数

    1、有效容积:宽3720*深1980*高1500mm

    2、外形尺寸:宽4300*深2280*高2250mm

    3、每次干燥量:480kg

    4、电加热功率:60kw

    5、有效容积:10.3m?

    6、风量:18040m?/h

    7、循环风机: 0.75kw*4台

    8、排湿风机:0.75kw

    9、箱内温度:±2℃

    10、配套烘车:8台

    11、配套烘盘:640*460*45mm (工具烘箱可选用隔板)

    12、总重量:≈2400kg

    四、设备技术要求及用料配置

    1、 箱体设计为整台设备,箱外采用304 2B板厚∮:1.5mm,表面处理为拉丝。箱内采用304 2B板厚∮:2mm,表面处理为镜面板。箱内氩弧满焊,圆弧角,全部抛光镜面处理(水进行清洗时不可有水从烘箱底部溢出),箱体加强为Q235 5#角钢保温层厚度为80mm,用料玻璃纤维棉。

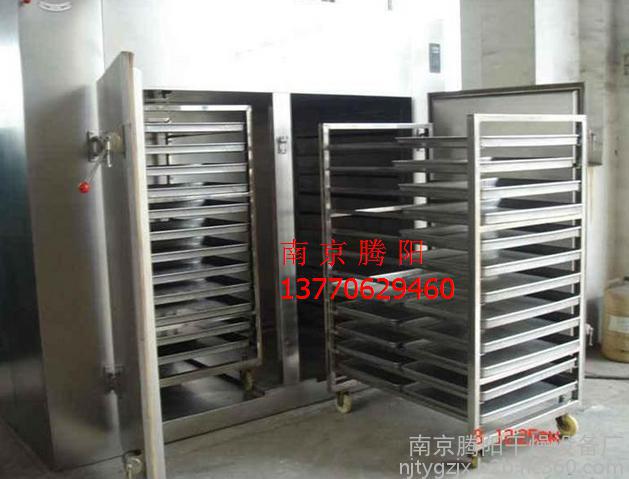

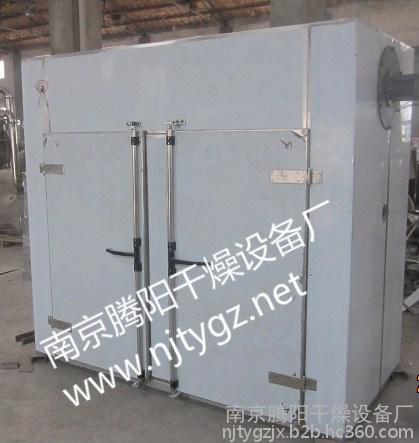

    2、 每台烘箱配套8台车,烘车用料框架为304 30*30*1.5mm方管制作,托脚为304 2B∮:1.5mm配套尼龙轮Q100mm,其中万向轮2只、定向轮2只、烘车架设计方便推拉。

    3、 烘盘采用一次冲压折边盘,材质304,厚度∮:0.6mm。规格460*640*45mm,数量每台烘箱192只,表面镜面处理。

    4、 烘箱门制作为外304 2B拉丝板,内为304 2B镜面板,密封条为硅胶材料,耐温、耐乙醇、耐腐蚀,便于更换和清洗,铰链采用304加厚型,压紧采用304挂扣手压紧(每扇门配2套)。

    5、 循环风机采用轴流型,电机为0.75kw,每台烘箱配套4台。

    6、 电加热管采用材质304 U形,配用功率60KW,每台烘箱配1套,配套电器控制系统一套,排湿风机系统分自动和手动两种控制。

    7、 烘箱内两侧导流板采用304 2B∮:1.5mm镜面板制作,形式为外框架内板为冲15*45mm长孔,按规定要求分布,固定在框架中,内板外再加1套调节板,孔的位置与内板一样在同一个点中,上下进行调节风量,调节板螺栓为手动形式,便于操作,焊道全部抛光处理。

    8、 烘箱进风口设计在箱体顶部、靠循环风机一端,配套初效、中效、高效过滤器,规格400*200*150mm,并且配置1个压差表。

    9、 烘箱排湿口设计在箱体顶部、进风口另一端,配套初效、中效耐温过滤器,规格400*200*150mm,并设计配置排湿风机,型号DF-4-0.75kw排湿风机,分防爆电机,排湿口另外配套气动止回阀,防止气流倒回。过滤器安装为平行移动进入风道内,便于维修和检测,过滤器在风道为密封状态下工作。

    10、 烘箱内检测,设备配置E+H防爆探头,安装在烘箱循环风机端侧面的中部,并预留检测口,探头温度控制精度要求在±0.5℃以内,探头需易于拆装、校正,烘箱内温度空载时从室温上升到设定温度(140℃)时间应不大于40min。空载情况下均分布12个测量点,各点间温差小于±3℃。

    11、 电控柜,烘箱配套电控柜,防爆烘箱配防爆柜,外购防爆柜电控电气元件为自行装配。电气电控元件为品牌产品。

    12、 电气要求,使用三相五线电源,220v-380v 50Hz,电器控制相对独立,所有的线路应走接线槽,设备具有接地线,控制配线必须采用电压≤36伏控制,电气元件要有合格证。

一、 配置清单

序号

名称

规格型号

材质

数量

厂商

1

箱体

∮:1.5-2.0

∮:2.0-2.5

304-2B

1批

张浦

2

加强

5#角钢、8#槽钢

Q235

1批

马钢

3

保温棉

烘箱专用

纤维棉

1批

南京

4

门铰链

6”

304

8付

腾阳

5

门压紧

2#

304

8套

腾阳

6

密封条

O型专用型

硅胶

4套

江阴

7

台车

30*30*1.5mm方管

304

4台

腾阳

8

台车轮

支架304、轮尼龙直径100

耐高温材料

32只

温州

9

烘盘

670*460*45mm

∮:0.6mm

304

192只

南京

10

循环风机

0.75kw

4台

电机ABB

11

排湿风机

0.75kw

Q235

3台

电机ABB

12

气动止回阀

200*200mm

304

2台

靖江奇星

13

初、中、高效

400*200*150mm

304

5台

无锡零界

14

进出风口

1.5mm

304

3台

保德

15

智能温控表

标配


1只

南京

16

压差表

D0-20-200kpa


1只

杜威

17



电控柜

500*400*600mm

304

1台

张家港远达

18

电气元件

控制配套


1套

施耐德

19

电热管

60kw

304

1台

南京
