| 材质 | 不锈钢你，镀锌板， |
|---|---|
| 产地 | 南京 |
| 风量 | 7800 |
| 干燥量 | 32桶，208L |
| 工作原理 | 蒸汽加热，热风循环， |
| 功率 | 12 |
| 类型 | 箱式 |
| 适用物料 | 桶装添加剂，桶装树脂 |
| 外形尺寸 | 7600*2100*3400 |
| 温度范围 | 50-200 |
| 应用领域 | 润滑油，食品，涂料 |
| 重量 | 5400 |
| 主要用途 | 加热融化，加热保温 |
| 操作方式 | 间歇式 |
| 品牌 | 南京腾阳 |
| 型号 | TY-ZJ-32T |
桶装添加剂加热箱配置参数
一． 桶装添加剂加热箱工作原理简介：
? 该加热箱热空气循环系统采用立式电机水平循环送风方式，热风循环均匀高效。风源由循环送风电机带动风轮经由散热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环加热使用，确保室内温度均匀性。当因开关门动作引起温度值发生摆动，可介此送风循环系统迅速恢复操作状态温度值。该加热箱由用户提供蒸汽经过电磁阀进入到箱内散热器进行循环，由防爆型电磁阀和智能型数字温控仪传递信号来控制，从而准确的达到所设定的温度。
二. 桶装添加剂加热箱耐用性较强：
由于不锈钢蒸汽散热器被密封在箱体内，与外界空气接触面小，从而散热器的使用寿命大大增长，该加热箱的内壁板外壁板材质均为SS304不锈钢，不易被氧化腐蚀。加热箱为内热循环，循环风机的风量大风压强劲，因此加热物件受热比较均匀。加热时底板后部有接油槽，预防物料在加热过程中不慎益处，通过集油槽收集后通过最低点的管道流向加热箱外，便于收集或清扫。该设备在电气控制安全上还精确可靠：结构合理，在加热箱的正面一侧装有防爆型电气控制箱，内有自动控温电器元件，并装有浪涌保护器，风机连接电缆为阻燃型电缆，功能全，操作简单，维修调整方便，噪音小，可靠性高，成本低，能耗少，生产效率高。在的加热箱后部焊有垂直爬梯，离地面高度2.0米处装有防护笼，便于安装及维修人员安全到达设备顶部。设备顶部四周焊有安全护栏高度1070mm,使得操作人员在顶部检修或安装时确保安全生产。
三．桶装添加剂加热箱外观结构形式：

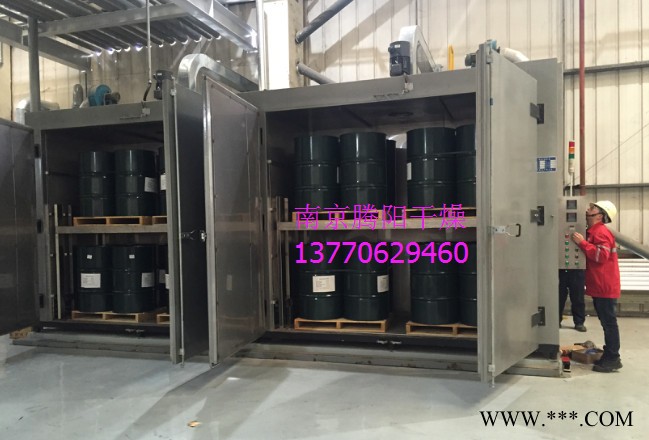

该加热箱共为独立加热箱，加热箱的外形四周多设有80mm厚度的保温层，正面开门，且为单面双开式。蒸汽的加热系统为独立控制，电器操作为一拖二控制方式，（即二台加热箱的温控系统装在一台控制箱内），蒸汽管道贴在加热箱的背面。(此配置报价不含管道保温)
四．配置数据及品牌
| 名称 | 单位 | 规格型号或数量、要求 |
| 位 号 |
| X-150/152 |
| 需求数量 | 台 | 2 |
| 整体式加热箱 |
| 8桶规格 |
| 操作方式 |
| 间 断 |
| 安装位置 |
| 室 外 |
| 设备材质 |
| SS304 |
| 加热介质 |
| 蒸 汽 |
| 设备形式 |
| 双层烘架式 |
| 盘管内操作压力 | MPaG | 0.9 MPaG |
| 加热介质温度 | ℃ | ≦178 |
| 工作室内操作温度 | ℃ | 50—120度可调节 |
| 加热时间 | h | 8（可时间设定） |
| 规格尺寸 | 箱体外形 | 2260×1900×4200mm （宽×深×高）（箱体含栏杆） |
| 内工作室 | 1700×1600×2700mm （宽×深×高） | |
| 油桶尺寸 | mm | ≌ ￠600×900 |
| 拍子尺寸 | mm | 1200×1200×120mm共二只 |
| 可放拍子数量 | 个 | 2 |
| 可放层数 | 层 | 2 |
| 共放油桶数量 | 只 | 8（4桶×1盘×2层） |
| 底板每平米承重 | t | 1.5t/m2 |
| 货架净尺寸
| mm | 1500×1000×1600 mm=1件 50×100×3不锈钢304矩形管 （宽×深×高） |
| 内部加强筋 | m | 5#号角钢.40×80矩形钢 |
| 底部加强筋和板材 | m | 8#号槽钢. 2.0mm不锈钢板 |
| 顶部加强筋 | m | 8#号槽钢.方钢 |
| 导风道材料 | mm | SS304 $1.2mm |
| 对流壁调风材料 | mm | SS304 $1.0mm |
| 箱体外壁板 | mm | SS304 $1.5mm |
| 箱体内外壁平整度 | mm | 5/1000 |
| 四周护栏 |
| 1寸圆焊管涂黄色漆 ￠32￠26镀锌焊管40×60角钢 |
| 爬梯护笼 |
| 50×4扁钢 |
| 箱体门 | ? | 集装箱门锁单面双开式 |
| 保温层 | 80mm | 优质高密度超细玻璃纤维岩棉 |
| 设备可装容量 | 桶 | 8桶 （￠600×900mm） |
| 设备共计门数 | 扇 | 2 |
| 箱体外壁 |
| 拉丝抛光处理 |
| 密封件 | ? | 耐高温石棉绳密封条 |
| 箱内加热器 | ? | 不锈钢蒸汽散热器 |
| 加热介质 |
| 蒸汽用户提供 |
| 散热器组数 | 片 | 2 |
| 箱内加热器散热面积 | ㎡? | 28㎡ |
| 内循环风机 | KW | 防爆型3 kw=1台 |
| 循环风量 | m3/h | ≌9600--11000 |
| 控制温度精度 | ℃ | ±1 |
| 温度均匀性 | ℃ | ±3 |
| 热风循环 | 方式 | 加热室内加风道实现空气强制对流 |
| 设备重量 | 吨? | ≌2.9 |
| 底板接油槽和集油坑 |
| 100×80×1500 mm （宽×深×长） |
| 进出风口尺寸 | mm | 150×150 |
| 防爆电控箱 （实现加热恒温自动控制.） | 台 | 镇江华阳机电制造有限公司 |
| 加热箱内烘架 | 套 | 1套 50×100mm矩形管焊制 |
| 电缆 |
| 江苏上上电缆集团公司 |
| 线槽 |
| 镀锌100×40镇江宇天电缆桥架有限公司 |
| 接触器 断路器 |
| 施耐德 |
| PT100温度传感器 |
| 日本横河 |
| 抽风风机 |
| 格林瀚克通风设备昆山有限公司 防爆型0．37KW |
| 蒸汽管道 |
| 马钢DN25无缝管 |
| 管道连接法兰 |
| ASME B16.5 |
| 电磁阀 |
| 德国海隆 |
| 截止阀.球阀 |
| 浙江超达阀门 |
| 加热箱生产方式 | 按整机生产和运输（运输超高部分配件现场安装）现场吊装.到货吊装费用由需方承担 | |
| 蒸汽管路说明 | 蒸汽的管道口径为DN25，装有电器设备的开和关来控制设定的温度，且能保持恒温，进汽管道分为自动控制和旁路手动控制二路，便于维护时不 影响设备正常使用。 | |
| 备注：1. 根据要求，箱体开门方式为单面双开，集装箱门锁式,开门角度为180° ，开门后可以采用悬挂链勾住门，防止门的自动关闭。 | ||
| 2. 加热箱实现数字化控制温度，可自动切断热源保持设定温度，避免超温，在防爆电器控制箱预留好各个功能接线端子，供使用方与DCS通讯。 | ||
| 3. 加热箱门的开关与强制冷却抽风风机、加热源控制为联锁控制。 | ||
| 4. 蒸汽加热阀组的安装高度离地面约1300mm左右，方便日常维护。 | ||
| 5. 电气及仪表设备和风机的防爆等级不低于IIBT4 | ||
| 6. 加热箱的内外材质均为SS304不锈钢，顶部护栏和爬梯为碳钢再油漆处理，蒸汽管道也为碳钢材质。 | ||
