| 最大负荷 | 10（kN） |
|---|---|
| 是否进口 | 否 |
| 加工定制 | 是 |
| 精度 | 0.01 |
| 调速范围 | 0-300（mm/min） |
| 测量范围 | 10（kN） |
| 测量精度 | 1级 |
| 产地 | 浙江 |
| 类型 | 伺服试验机 |
| 品牌 | 德迅 |
| 型号 | WDW-10KN |
| 拉伸空间 | 700（mm） |
| 起批量 | 1台 |

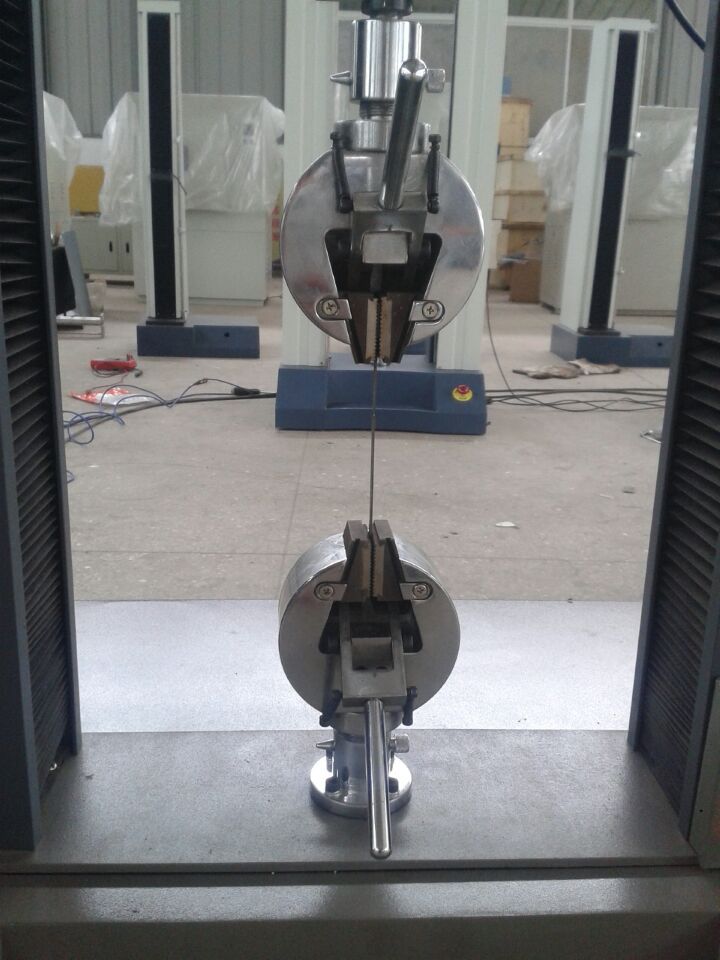

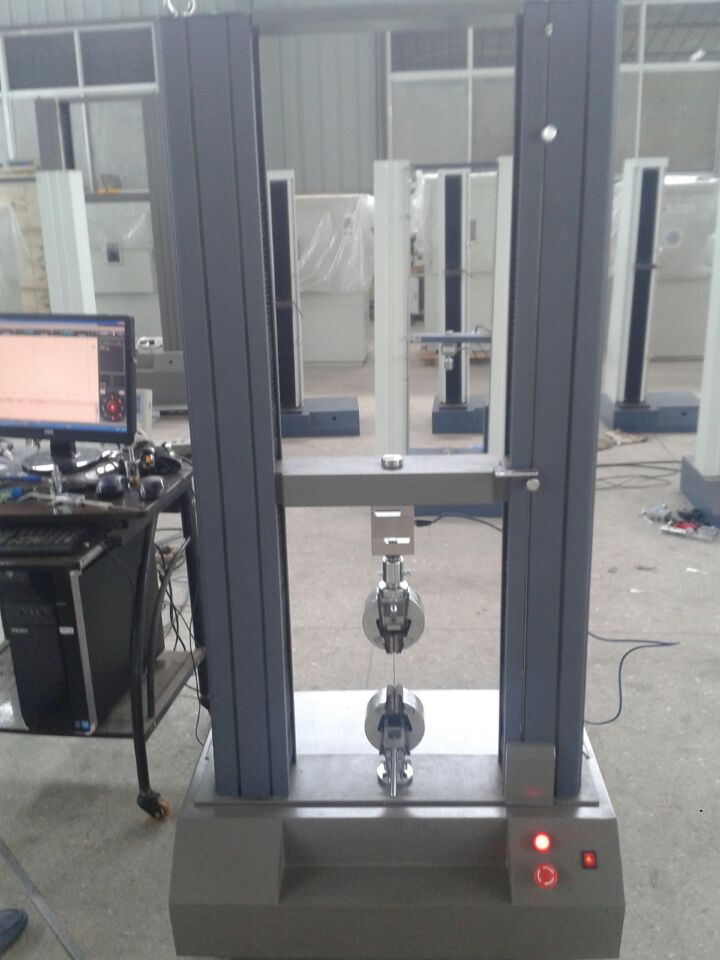

调试现场实拍
一、产品简介：
WDW-10型微机控制电子 试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子 试验机。
试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，全数字控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以实现试验力、位移等参数的闭环控制，可实现恒应力、恒位移等控制模式，并且各种控制模式之间可以平滑切换。该机.满JGJ 144-2004等标准的保温工程技术规程要求。同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
该机可完成的用于节能保温材料的试验标准及方法如下：
JC/T547-2005 JG147-2003
JG158-2004 JGJ144-2004
GB/T10802-2006 CJ114-2000
GB/T10801.1-2002 GB/T8813-2008
GB/T6669-2001 GBT17371-1998
加气混凝土力学性能试验方法(GB11971—89)
GBT 5072-2008 耐火材料 常温耐压强度试验方法
GB-T5486-2008无机硬质绝热制品试验方法准
二、控制系统界面如下：
试验操作界面：
三、主要技术指标：
1. 最大试验力：10kN
2. 试验力测量范围：0.4%--99%FS（200N-10000 N）
3. 负荷测量精度：±1%
4. 试验力分辨力:1/300000(全程分辨力不变)
5. 速度比：1:100000
6. 速度精度：±1%
7. 试验速度：0.01—500mm/min,无级调速
8. 变形测量精度：±0.5%
9. 横梁位移测量：分辨率高于0.0025mm
10. 试验空间：A.拉伸空间：700mm
B.压缩空间：700mm
有效试验宽度：400mm （可加宽）
11．变形速率控制精度: 速率<0.05%FS时为±1.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12．恒力、恒变形、恒位移控制范围: 0.2%~99%FS
13．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
14夹具形式及种类：楔形夹具 拉伸：平钳口（0-7，7-14二选一）或 圆钳口（Φ4-9，Φ9-14，14-21Φ三选一）；压缩：Φ100mm
15.整机电源：单相,220V±10%,50Hz
16.工作环境：室温—35℃,相对湿度不超过80%
17.整机形式：门式
18.微机系统：PC机系统用于试验数据处理及试验过程控制
19.主机尺寸：795×490×1750mm
20.重量：420kg
四、主要功能及特点：
1、主机：
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用伺服调速系统及交流伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～500mm/min。
1.3传动部分采用圆弧同步齿形带，精密滚珠丝杠副传动，传动平稳，噪音低，传动效率高。
1.4保证试验同心度，很好的消除了不规则试样对传感器的影响。
2、控制系统、操作软件及数据处理系统
2.1计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、
时间的原始数据及由此派生的曲线。
2.2保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3对于负荷通道可实现自动标示，直观方便。
2.4批量试验可实现曲线的分层次，曲线自动跟随。
2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
2.6监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时。
权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。
2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
2.9可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据、存储、分析及打印。
2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。
2.11结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。
2.12力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。
2.13数据采样频率：可根据用户试验要求选择高速采样频率。
3、特殊附具：除配有标准附具外，也可根据用户需要配备特殊附具（如土工布、铝箔、纸张、塑料橡胶等）。
五、系统基本配置
1、试验机主机 1套
1.1交流伺服电机 1套
1.2负荷传感器 1只
1.3精密滚珠丝杠副 2套
1.4减速系统 1套
2、全数字控制系统 1套
3、光电编码器1000P/R 1只
4、联想品牌计算机 1台
5、惠普品牌喷墨打印机 1台
6、基于Windows操作系统的计算机控制软件 1套
7、拉伸附具 1 套
8、压缩附具 1套
9、抗折附具 1套
10、技术资料：
包括：使用说明书
软件使用手册
合格证、装箱单
六、 质量保证：
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
