| 产品名称 | 压力表脉冲试验机 |
|---|---|
| 产地 | 山东 |
| 使用电源 | 交流 |
| 品牌 | 菱度 |
| 型号 | 脉冲试验机 |
| 加工定制 | 是 |

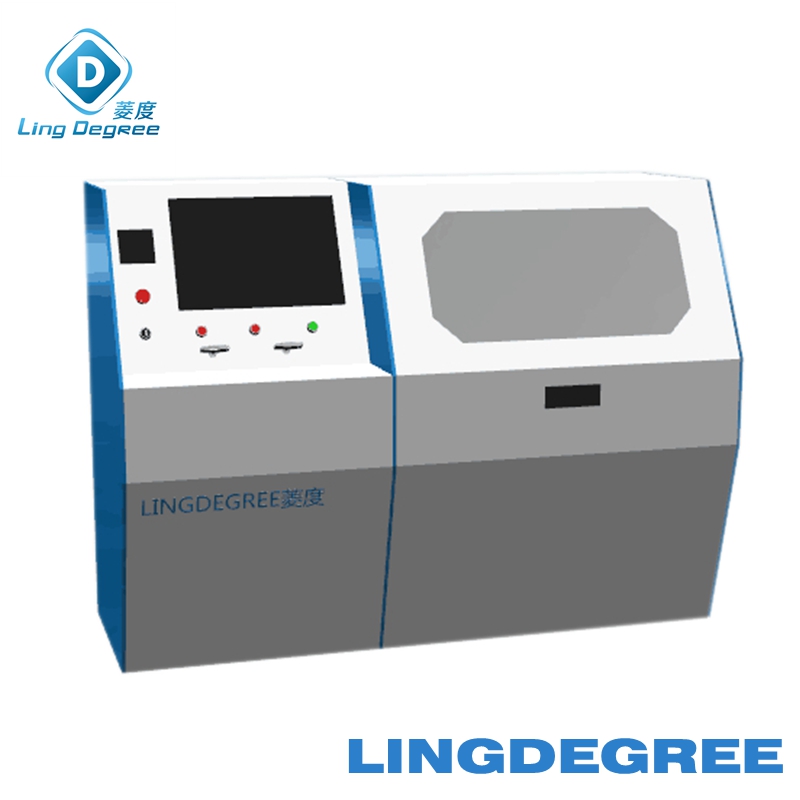

压力表脉冲试验机
一、 产品介绍
菱度压力表脉冲试验机采用工业控制计算机控制仪表系统＋传感器开关控制模式，并对所有的开关进行闭合plc 监控，采用逻辑关系，保证系统可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。箱体是由液压系统和热交换系统，控制仪表等组成的一个有机体。配备菱度增压泵，输出压力60MPa。
适用于各种耐震压力表的脉冲压力检测。
二、验收标准
机械制造按GB9061验收；
气动系统按GB7932-87验收；
液压系统按GB3766-83验收；
电气控制系统按GB5226-85验收；
试验参数按需方《企业标准》验收；
安全防护按ce标准验收。
三、脉冲试验台-全自动脉冲试验技术参数
试验介质: 水/油
脉冲压力范围: 3-60MPa
环境温度: 常温
时间显示: 电脑显示
压力曲线显示: 数据采集软件实时显示
打印报告: 试验完毕可以打印试验报告并保存试验数据
试验数据保存: 可以保存报告及试验过程记录
试验显示精度: 0.01mpa
控制精度: 1%
介质温度: 室温
功率: 3kw
四、结构组成
脉冲压力发生器由充液系统、排气系统、加热系统、脉冲动力系统（液压站）、脉冲压力伺服系统、循环系统组成。
充液系统：
该系统由液位传感器、集液箱、过滤器、充液气控球阀组成。该系统完成整个循环系统中所有容积的介质充注与补充。该系统是通大气的，与排气系统组成一个充液排气开式循环回路。
排气系统：
该系统由排气气控球阀、排气集液箱、液位传感器、排气阀组成。排气是否彻底会直接影响到压力波形的产生，它是压力波形产生的必要条件。该系统安装在系统管道的上端，有利于排气。
加热系统：
该系统为液体循环工质湿式加热系统，湿式循环加热系统是维持脉冲试验介质的设定温度，使整个循环系统处于一个设定的热平衡中，该系统由高温循环泵、集液罐、加热器、温度传感器组成。
脉冲动力系统：
脉冲动力系统给脉冲的发生装置提供一个恒压源，还包含一个压力切换装置。该系统由液压箱、液压泵、液压阀、蓄能器、过滤器、压力继电器等元器件组成。
脉冲压力伺服控制系统：
该控制系统是设备的核心。系统由伺服阀、伺服油缸、位移传感器组成。
五、设备特点
1.技术先进，结构设计合理。外型美观大方的特点。
2.所有承压零件都采用国内外知名品的标准零件，无任何焊接连接，3.方便拆卸，安全系数高，寿命长、便于维护。
4.可以计算机控制升压速率，实时显示压力曲线，试验完毕后可以打印试验报告。
5.采用伺服控制技术,可以准确控制压力.
6.可进行各种异常状况的处理，包括温度，压力，电等异常情况。
7.拆卸被试管路后的泄漏介质自动回收；
8.计算机数据采集处理，打印输出环境温度、脉冲次数和脉冲压力波形；
9.试验时可以自由设定运行周期次数要求，当达到要求时可以自动停止试验；
10.试验时外部可以观察试样试验情况，观察窗设有保护装置；
11.试验压力时间曲线能够在屏幕上显示并能打印或存储在存储器内，计算机控制，存储器有usb接口，可打印实验压力曲线；
12.试验系统具有压力传感器标定接口；
13.支持断电自动保存数据；
14.实验数据可回访，可以按照实验时间、实验次数等查询实验结果。
六、其他事项
1.产品包装及存放
产品表面刷漆，包一层保护膜再装木箱。
存放在干燥的仓库中，存放和运输时不准倒置。
2.售后服务
一年保修，终身服务
