| 表面处理 | 镀锌 |
|---|---|
| 公称长度 | 86 |
| 应用范围 | 机械工业用紧固件,铁路用紧固件,**紧固件,航空专用紧固件,医学用紧固件,纺织机专用紧固件,模具用紧固件,电机专用紧固件,建筑装修用紧固件,薄板安装用紧固件,通讯设备用紧固件,电器行业紧固件,电子行业紧固件,家具用紧固件,泵阀用紧固件,矿山机械紧固件,桥梁工程用紧固件,化工用紧固件,港口工程用紧固件,船用紧固件,太阳能用紧固件,风电紧固件,电力行业紧固件,汽车紧固件 |
| 标准编号 | T1.101 |
| 标准类型 | 国标 |
| 品牌 | 齐鑫管道 |
| 型号 | T2 |
| 加工定制 | 是 |
| 材料等级 | 碳钢 |
一、用途与原理
弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。
弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载**是设计所要求的冷态荷载。
二、型号、种类

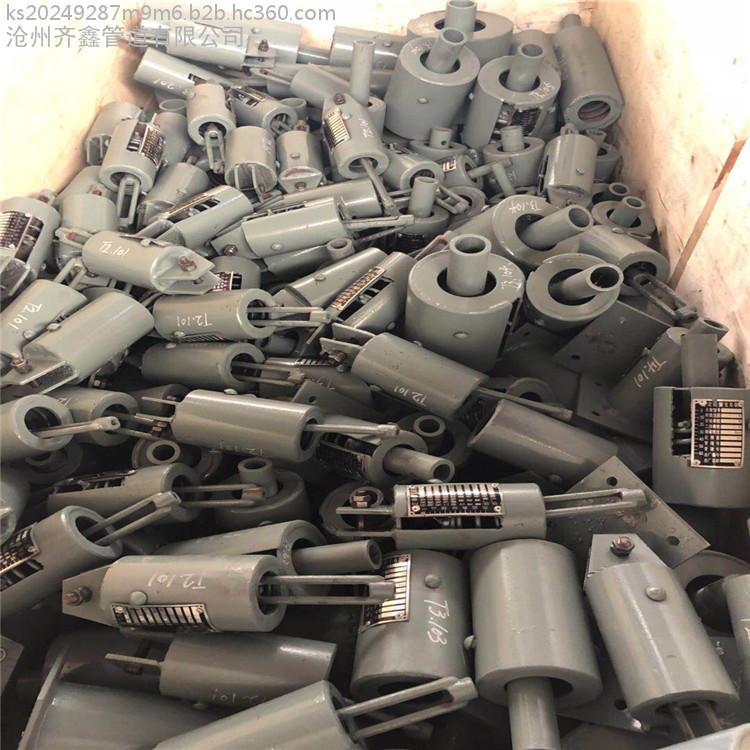

可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的T1、T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。
(三)、T、TH结构形式和型号表示方法：
本吊架根据安装形式分为中间连接吊架弹簧TH 1上下连接吊架弹簧TH 2、支架弹簧TH 3三种型号。
TH 1又分为A、B、C三种类型；
TH 1 A( T1 )为单耳连接吊架弹簧；
TH 1 B( T2 )为双耳连接吊架弹簧；
TH 1 C为螺纹连接吊架弹簧；
这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。
TH 2 ( T3 )适用于安装在钢梁上；

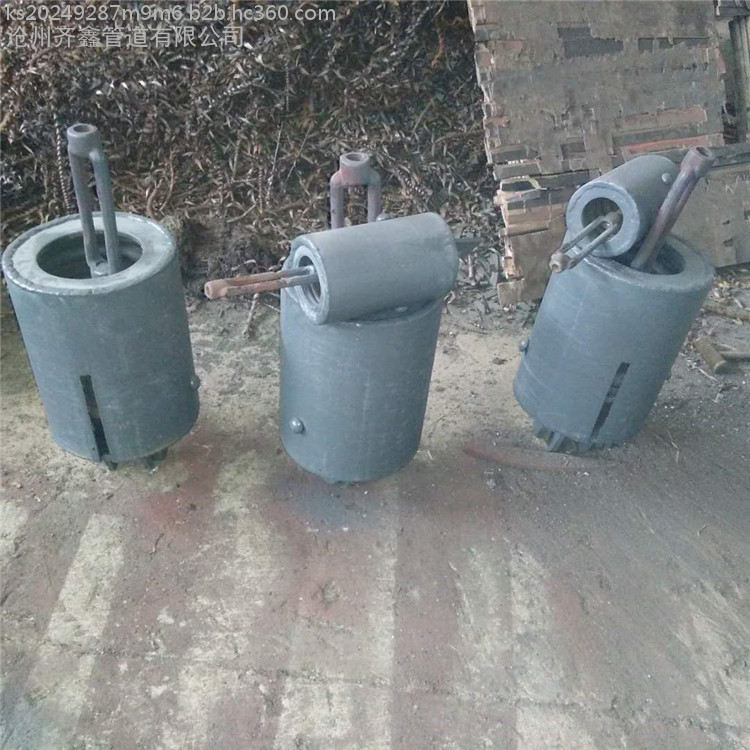

TH 3 ( T4 )主要用于搁置在基础、钢梁、楼板上；
T5并联悬吊型。
(四)、VS、TD结构形式和型号表示方法：

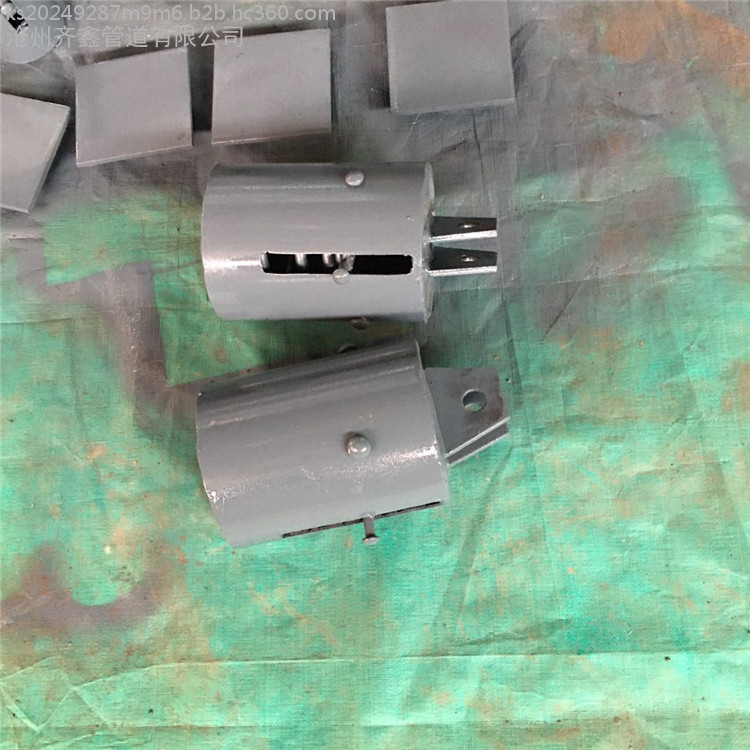

可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。
可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。
A型----上螺纹悬吊型；
B型----单耳悬吊型；
C型----双耳悬吊型；
D型----上调节搁置型；
E型----下调节搁置型；
F型----支撑搁置型；
G型----并联悬吊型；
