| 包装 | 袋装 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 沧州 |
| 规格 | DN100*200m |
| 结构形式 | 立式 |
| 生产厂家 | 齐鑫 |
| 适用范围 | 管道辅助材料 |
| 形状 | 长方形 |
| 种类 | 弹簧支吊架 |
| 品牌 | 齐鑫 |
| 型号 | TD60 |
| 质量认证 | ISO9001 |
可按照客户订货要求的型号 规格 载重力进行定做。
??用途和适用范围：
??本标准适用于位移范围为VS(0～180mm)、TD（0～120mm）、载荷范围为154～217384N、使用温度范围-20℃～200℃的可变弹簧支吊架。
结构形式和型号表示方法

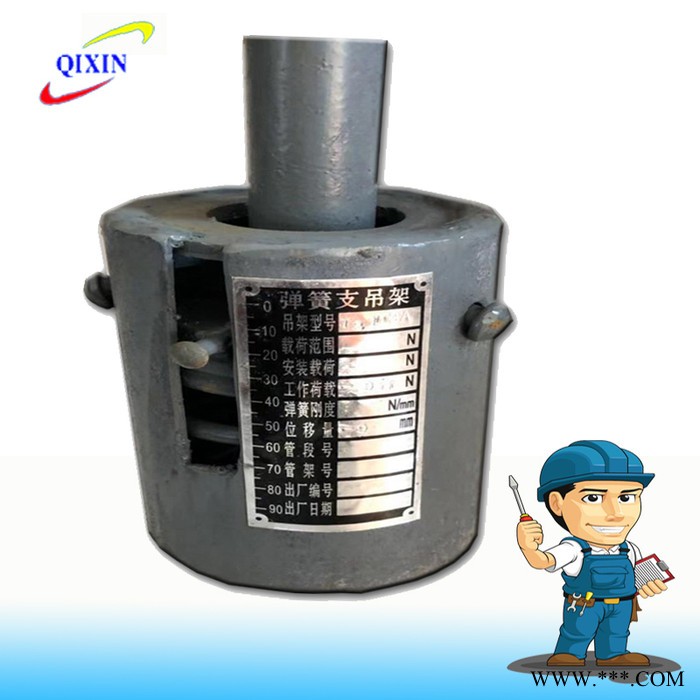

??可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。
??可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。
??A型----上螺纹悬吊型；
??B型----单耳悬吊型；
??C型----双耳悬吊型；
??D型----上调节搁置型；
??E型----下调节搁置型；
??F型----支撑搁置型；
??G型----并联悬吊型；
??安装与使用：
??安装：
??1.A型
??上吊杆一端与根部相连；另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
??2.B、C型
??弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。
??3.D型
??用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
??4.E型
??用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。
??5.F型
??用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上，顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F0～9为±6mm、VS30F10～24为±12.5mm，弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。
??6.G型
??旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。
