| 材质 | HT200 |
|---|---|
| 测量精度 | ±1% |
| 产地 | 山东 |
| 电压 | 380V |
| 负荷 | 3000Nm |
| 功率 | 45W |
| 规格 | 3000Nm |
| 外形尺寸 | 2200*1200**650 |
| 用途 | 汽车传动轴、半轴等各种轴类零部件的动态扭转疲劳试验 |
| 重量 | 5吨 |
| 品牌 | 鲲鹏 |
| 型号 | PNW-3000 |
| 加工定制 | 是 |

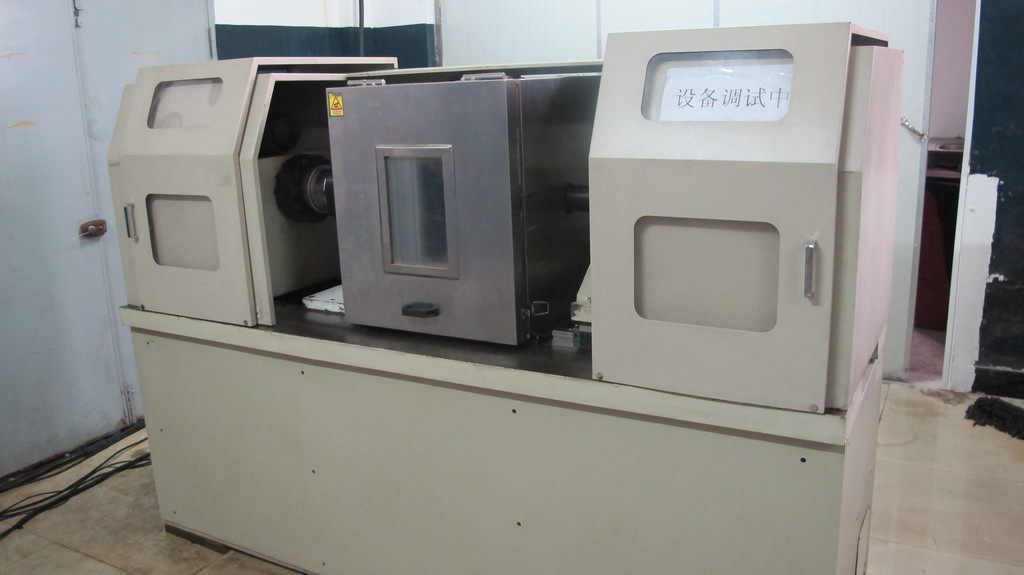

该机采用电液伺服控制技术，适用于对各种材料、汽车传动轴、半轴等各种轴类零部件进行动态扭转疲劳试验。
1、 扭矩：±3000Nm，示值精度±1%，精度范围2FS.；
2、 试验频率范围：0.1-30Hz；
3、 主要试验波形：正弦波、三角波、方波、斜波及自定义组合斜波；
4、 转角：±50°，角度分辨率：1〞；
5、 伺服泵站：总流量110L/min，压力21Mpa，功率45KW，过滤精度3μ；
6、 频率3Hz时扭转角度±4°；
7、 控制系统：WinTest10全数字液压伺服控制器：
a、 基于PCI总线的全数字电液伺服控制器；
b、 控制方式：扭矩、角度全数字PIDF闭环控制，控制模式可平滑无扰切换；
c、 数据采集频率：2kHz；
d、 试验信号测量分辨率：≥1/100,000，示值精度0.005FS.；
e、 信号发生器精度：0.01%；
f、 频率范围:0.1-30Hz；
g、 适配传感器类型：应变片式扭矩传感器、正弦正交脉冲光电式角度传感器；
8、 试件长度： 0-2000mm；
9、 台面到样件中心高：400-1200mm
10、 显示方式：计算机屏幕显示扭矩、角度测量测量值，自动描绘试验曲线；
自动控制试验过程，系统具有超载、超压、超温、试件断裂等保护功能；
