| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 控制形式 | 人工 |
| 驱动方式 | 电磁 |
| 柱数 | 单柱 |
| 适用行业 | 通用 |
| 自动化程度 | 全自动 |
| 作用对象材质 | 金属 |
| 品牌 | 润煤 |
| 型号 | DYE-2000 |

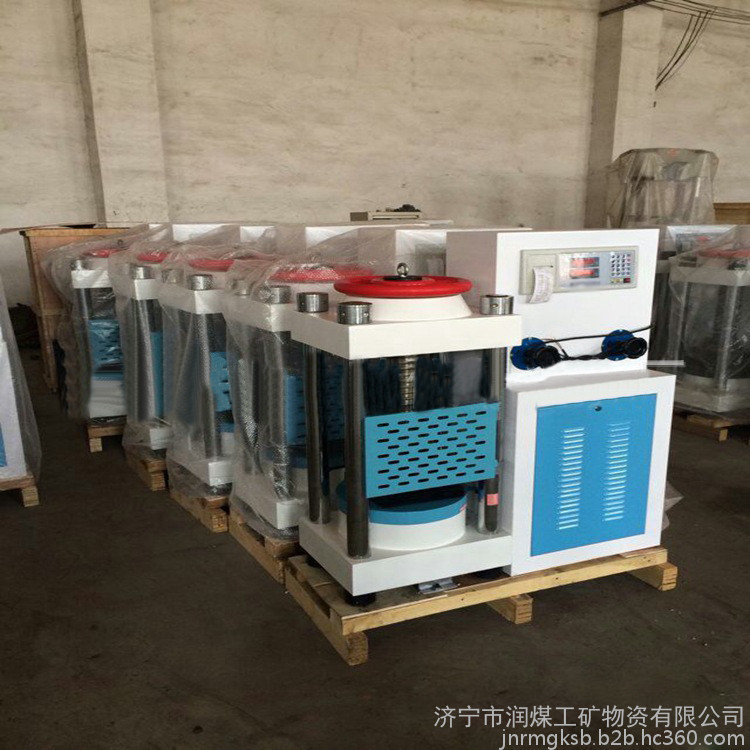

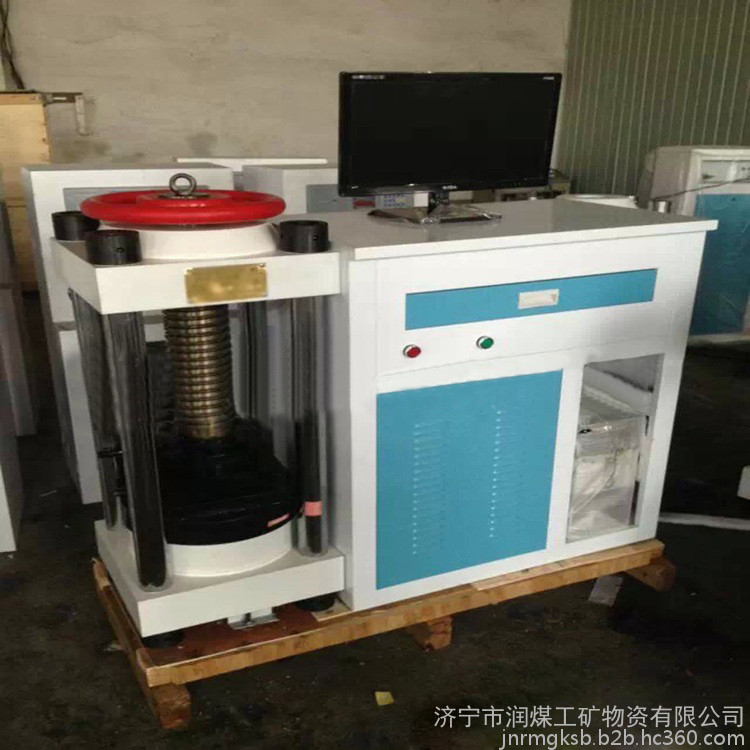

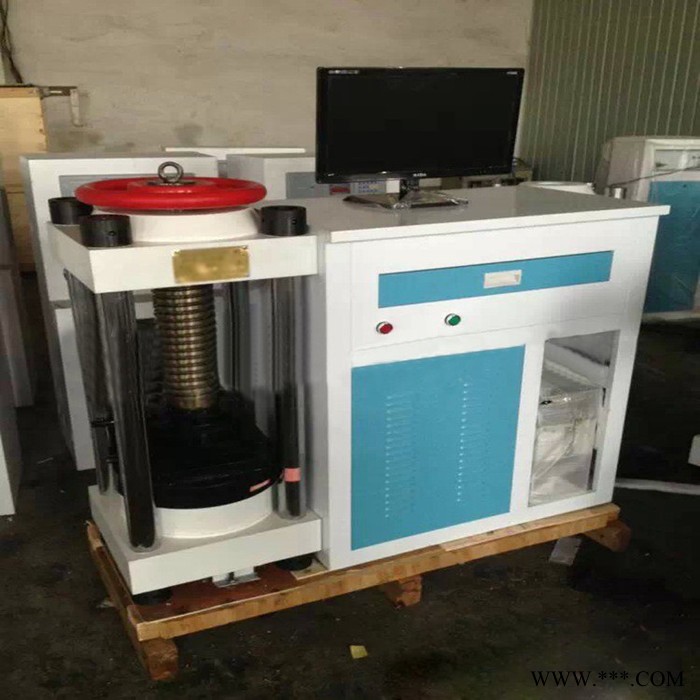

DYE-2000型全自动混凝土压力试验机 混凝土压力机
一、供应DYE-2000型混凝土压力机产品简介：
DYE-2000型数显混凝土压力试验机，是参照国内外同行，多年来总结结合试验现场反馈信息，油路电路不断改进，整体结构新一代产品，适合大负荷工作强度，广泛应用于国内各地路桥等建材试验室，深受用户欢迎，产品符合GB/T50081-2002混凝土力学性能试验方法标准，主要用于检测混凝土、石材等建材产品及其它材料的抗压强度的试验，是建筑、建材、公路、桥梁及机场施工单位的必备设备。
DYE-2000型数显混凝土压力试验机属于现代高科技产品，采用液压加荷、电子测力；具有数字显示试验力及加荷速度，试验力保持等功能。本压力机还可配置计算机，可进行数字采集、处理，也可直接将试验结果打印和存储，实现了现代化的高水准要求，不再为繁琐的试验工作而烦恼。售前售后服务电话：15128765018
二、供应DYE-2000型混凝土压力机主要技术参数：
1、承载能力： 2000 kN
2、示值相对误差：±1％
3、上下承压板净距：320mm
4、上下压板尺寸：320×320mm
5、电机总功率：1.5kW
6、活塞行程：50mm
7、电源：380V 50Hz
8、外形尺寸（长×宽×高）：980×638×1425mm
9、净重：750kg
三、DYE-2000型混凝土压力机主要功能：
DYE-2000型数显混凝土压力试验机实现了试验过程自动控制，使本机更加人性化。自动锁定破型峰值，能打印试验结果，试验过程中能随时终止试验。能自动保存试验数据，掉电也可保存，共可以保存3000组数据（一组数据可为单块数据或3个数据），并能对保存的数据进行查询和打印。随时终止试验，试验数据可靠，操作方便。
1、压力显示：五位数码显示压力kN（千牛顿）。试验过程中随压力实时显示，试验结束后破型峰值保持显示。
2、加荷速度显示：kN/s（千牛顿/秒）
3、加载过程中，根据GB/T50081-2002的规则，对不同试件应控制的加荷速率的范围如下：
横截面积为100×100mm2的抗压试块 ：
强度≥C30并＜C60时为5.0~8.0kN/s
强度≥C30时为8.0~10.0kN/s
横截面积为150×150mm2的抗压试块 ：
强度≥C30并＜C60时为11.25~18.00kN/s
强度≥C60时为18.00~22.50kN/s
横截面积为200×200mm2的抗压试块 ：强度＜C30时为12.0~20.0kN/s
强度≥C30并＜C60时为20.0~32.0kN/s
强度≥C60时为32.0~40.0kN/s
4、终止试验：试验过程中如果发现该次试验有问题可以按“停止”键取消试验，重新放入试件操作直至试件破裂。
5、打印内容：年、月、日、编号、峰值压力、峰值压强（可为单块或3块）、进行试验判据和结果。
6、数据存储：本压力试验机系统内存储的数据断电后仍然能够保留，恢复通电后能调取原存数据打印报告，若使用通讯软件还可以与微机通讯，将机内数据存档备查或通过连网由管理中心集中存储，以便质量监督微机化管理。
本压力试验机系统内存储量是3000个测试单元，当你保存第3001个数据时，前面1500个数据被清除，第1501个数据保存在第1个，其余的数据依然有效。如果依然想保存前1500个数据，请在做第3001个数据试验前，应将前面的1500个数据进行保存。若使用通讯软件还可以与微机通讯，将机内数据存档备查或通过连网由管理中心集中存储，以便质量监督微机化管理。本系统数据表采用Microsoft Access软件，适用于远程的SQL server数据库进行数据的上传。通讯软件的使用详见随机附带的通讯协议光盘里的使用说明。
四、DYE-2000型混凝土数显压力试验机结构及主要功能：
（一）结构组成：
本机主要由以下三个部分组成（图一）：
1、机架部分：
压力机机架由上梁及下梁通过四根立柱连结成一个整体。上梁上面装有电动升降机构，以此使丝杆产生上升或下降运动，用以调节上、下压力板之间的距离。下压力板表面刻有定位线框便于试件放置于中心位置。
压力机的油缸与活塞间采用组合密封，在油缸的内壁上部嵌有复合密封和橡胶密封圈，活塞与油缸之间微量溢油是允许的，油缸壁上专门设有溢油通道，这种结构可以使油缸与活塞的摩擦减少到***低限度，从而保证了试验机的精度。
2、液压控制系统：
压力机系统包括电机及高压油泵、送油阀、回油阀、油箱等。油泵及电动机通过联轴器相连，座于油箱上，高压油直接进入送油阀。当送油阀关闭时，油直接流回油箱，当送油阀打开，回油阀关闭时，高压油进入油缸，并传至传感器，传感器将信号传至测力仪。
3、测力系统：
压力机的测力系统由液压传感器、信号放大转换器、数据处理、打印机及控制操作面板、传动加载机构等组成。
前面板布置图：
五、DYE-2000型混凝土数显压力试验机使用注意事项：
1、用前电源电压必须准确无误
2、传感器与主机连接的电缆不得有中间接头，如果电缆线破损请立即更换，并且接线准确无误
3、在使用时必须按压力机的使用说明书规定程序操作
4、压力机在经过长时间工作后密封圈可能会失效而导致油缸严重渗油，此时应遵循以下方法更换密封圈：
（1）移出下压力板
（2）用2只M16吊环螺钉吊出活塞后拆出油缸内壁密封圈环
（3）装换上新的密封圈、环，并小心放入活塞，装上下压力板，在不使用时始终保持其外表光滑、洁净，不得碰伤，刮毛和堆积杂质。
5、压力机外壳必须安全接地，压力机机架后侧有接地螺钉
6、标定由相关计量部门进行检测，用户不得随意操作
7、压力机不能与一个大功率电器设备共用一个电源插座
8、压力机应置于干净处，防止灰尘侵入，并在温度为10~35℃，湿度≤80％的工作环境中使用
9、试验结束，传感器应处于脱离载荷状态， 以保护传感器。 试验中执行打印时，若是打印纸用完，换上新的打印纸（44mmxφ40mm），按开关SEL键，再按LF键，打印机会自动进纸。
10、未经厂家指导，请不要私自拆卸仪器，否则一切后果厂家不予以承担。
六、DYE-2000型混凝土数显压力试验机的安装与调试：
1、压力机安装：
信达试验机安在清洁、干燥、温度均匀，周围进入无震动，无腐蚀性气体影响的房子里。安装地基（见图二）应牢固可靠，地脚螺钉应对准底座。
机器调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。
2、压力机调试：
本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。
（1）注油
打开压力机的后门，掀开油箱盖向油箱中注入适量机械油至油标位置。由于气温变化，所用油略有不同，现将用油规格说明如下：
当环境温度为15±5℃时，采用GB443—84N68机械油。
当环境温度为25±5℃时，采用GB443—84N100机械油。
（2）电气联接
把压力机的电源插头插在相应插座上。电源为380V 50Hz。
（3）启动油泵排气
将回油阀打开，送油阀打开。旋转电源开关（在控制箱的后面），接通机器电源，2秒钟后显示测试画面。按下“启动”键，启动电机，油泵开始工作，持续工作约一分钟后关闭回油阀，此时可发现下压板缓慢上升，在下压板上升一段距离后，关闭送油阀并打开回油阀，此时下压板处于回落状态。重复以上步骤3~4次可完全排除系统内气体。如仍无法排除，可按以下方法排气：停机后打开前门，用随机带的扳手，拧下油泵前端面上的大螺母，再开机放油，至流出的油平稳后，关机，旋上螺母。
七、DYE-2000型混凝土数显压力试验机的操作使用说明：
1、通电：
旋转电源开关，接通电源，2秒钟后显示测试画面（如图1），信达机器于关闭状态
2、系统设置：
按“菜单”键，仪表即进入选择菜单状态（如图2）。在设置状态下再按“返回”键就退出。用“↑↓”键对光标上下移动，进行功能选择。
如图2，此时光标在1处，如按“确认”键，则进入系统压力测试菜单，具体操作见第六节标定与检测。
用“↑↓”键对光标上下移动进行选择，如选择2，则进入系统设置菜单（如图3）。
图3
（1）“时间”处分别为日期年，月，日，时，分，秒的输入。日期月的输入，范围（1～12）。日期日的输入，范围（1～31）。日期时的输入，范围（0～23）。日期分的输入，范围（0～59）。一般来说时间无需调正，工作较长时间后，如时间出现偏差，可按照上述方法调正。如不需进行时间设置就不许输入任何值，每次按“确认”键即可。
（2）“序号”处为试验编号的输入，范围（0～9999）。
一般做完该次试验的数据后，编号自动加1，可以进行下一组试件的试验。如果“组号”不是连续的，可以输入相应的组号，再开始试验。
（3） “组数”处为试验组块的输入，范围（1或3）。
如需做单块试验，则选择1，需做3块一组的试验选择3。如选择3，但没有做满3块而必须打印，则按直接“确认”键进入数据画面，按“打印”键进行打印。
（4）“截面积号”为选择试块的模式，范围（1、2、3或4）。
选择1：模式（1）用于横截面积100×100mm2的抗压试块
选择2：模式（2）用于横截面积150×150mm2的抗压试块
选择3：模式（3）用于横截面积200×200mm2的抗压试块
选择4：模式（4）用于用户任意设定截面（mm2）的抗压试块
（5）“自定义”为自定义试块的模式，截面范围（1～65535mm2）。
如在上一步中选择了1～3则输入截面积无效，只有选择了4才进入此模式。自由输入自定义截面。
（6）“龄期”为试块龄期的输入，范围（0~99天）
* 设定参数：用“↑”键对光标位的数值进行改变，用“←→”键对闪烁位进行左右移动，用“↓”键对闪烁位进行上下移动。
* 设定参数应依顺序设定，按“确认”键将按顺序设置，一直回到原始状态，设定值才设置完毕，如要取消，则按“返回”键退出。
3、清零：
按一次“清零”键，显示器显示0.0，如不显示0.0，再按一次“清零”键，直至显示器显示0.0。
4、系统换档：
本压力机的系统有两档可供选择,1500kN和3000kN。在试验前应选定合适的档位。
5、数据查询：
因本压力机的系统存储量为3000个单元，所以在调取原存数据打印时只能按日期和编号调用已存的数据。查询数据的操作如下（如图4）：
（1）按“查询”菜单后，显示“0000000000”表示输入要查询数据的年月日和编号。例如“0302180001”为2003年2月18日第0001号数据。
（2）再按“确认”键，系统进行数据库处理，如找到和查询条件一样的数据就显示出来，如果没找到，就显示数据库中第一条数据。
（3）可以用数字键“↑↓”对数据库的数据进行向前查询和向后查询。
（4）在查询状态下，按“打印”键可打印数据库的数据。
八、供应DYE-2000型混凝土压力机的试验步骤：
1、接通电源，打开电源开关（在控制箱的后面）。
2、选定合适的档位。
3、按“菜单”键进行系统设置，按“确认”键保存设置。系统默认设置如图3，如不需调整，直接进行下一步操作。
4、按“清零”键清零。
5、 放入试件，对中心。
6、 点动丝杆上升或下降按钮，使上压力板离试件约5mm，严禁上压力板接触试块。
7、 按“启动”键，启动电机。（红色信号灯亮，如不亮则不会显示速率，试验数据无法保存及打印）。
8、关闭回油阀，缓慢打开送油阀，按要求的速率控制送油阀加载，直至试件破裂，显示值为峰值显示。
9、打开回油阀，关闭送油阀。
10、清除试件碎块。
11、放入第二块试件，再按“启动”键，重复步骤8～10。
12、放入第三块试件，再按“启动”键，重复步骤8～10。
13、打开回油阀卸荷。
14、按“确认”键，进入数据画面，可以显示出该次试验的数据（峰值）。
15、按“打印”键打印出该编号内的全部检测数据内容。（不需打印直接按“返回”键退出。）
16、按“返回”键返回测试画面，进行下一组试验。
17、试验结束，在测试状态下按“停止”键，停止电机。
18、关闭电源。
注意：当活塞超出行程（约100mm），接近开关起保护作用，压力机停止工作，这时应打开回油阀手柄，使活塞下降一段距离，然后重新进行试验。
九、供应DYE-2000型混凝土压力机的标定与检测：
按计量法规定，压力试验机一年检定一次，且由当地计检局指定的法定计量部门进行。本压力试验机在使
