| 测量范围 | 0.2-50N.m |
|---|---|
| 产地 | 山东济南 |
| 电源电压 | 220V |
| 类型 | 弹簧扭转试验机 |
| 驱动方式 | 半自动 |
| 售后服务 | 上门服务 |
| 样式 | 卧式 |
| 经营模式 | 自产自销 |
| 品牌 | 华兴试验机 |
| 型号 | NDW-50H |
| 加工定制 | 否 |
| 试验扭矩范围 | 0.2-50N.m |
| 扭矩读数值 | 0.01 |

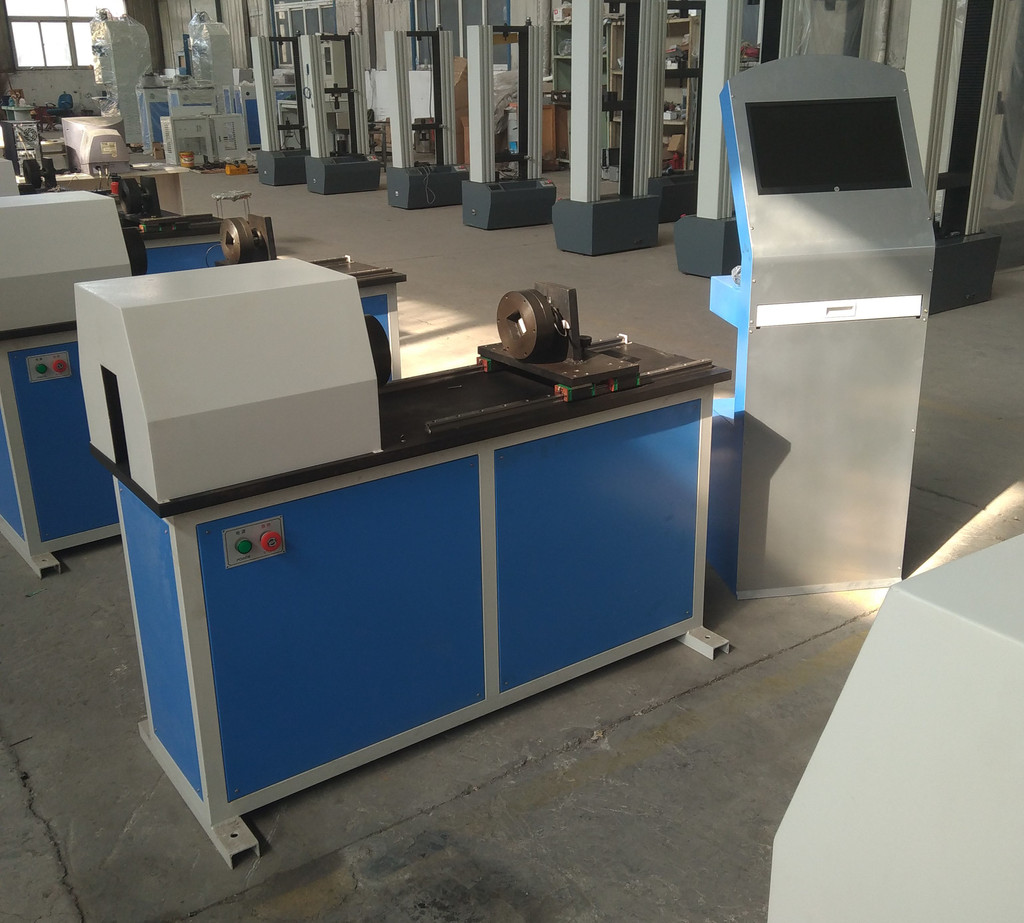

NDW-50H微机控制扭转试验机
一、产品介绍
该设备主要用于弹簧的扭转性能试验，亦可对零部件和构件进行抗扭试验。（如：各种形状的弹簧、棒材、螺栓、扭力簧、发条、航空插头、温度传感器、机油压力开关、热敏开关连接插头等）或非金属材料进行扭转强度试验；亦可对复合材料及构件进行扭转强度试验。符合GB/T10128-2007《材料室温扭转试验方法》标准要求。是质检单位、大专院校、科研院所及工矿企业必备的试验检测仪器。
本机采用计算机控制，传动系统采用传动加载伺服系统控制，采用高精度扭矩传感器，测量精度高，稳定性好；计算机自动显示扭矩、扭矩系数、扭转角、加载速率、试验扭矩峰值等试验数据，显示试验扭角－扭矩、扭矩-时间、扭角-时间曲线；存储、打印试验报告。（能求出极限扭矩，有效力矩，扭矩系数，扭转角度等。）符合GB、DIN、ISO、JIS、ASTM等国际标准和国外标准。
二、主要技术参数
| 型 号 | NDW-50H |
| 试验机精度 | 满量程±1%；（实际达到±0.5%以上） |
| **扭矩 | 50（N.m） |
| 转角测量范围 | 0-100000° |
| 扭矩测量相对误差 | ±1%（实际达到±0.5%以上） |
| 扭、转角测量相对误差 | ±1%（实际达到±0.5%以上） |
| 转角速度相对误差: | ±1%（实际达到±0.5%以上） |
| 扭角测量范围 | 0-100000° |
| 扭矩测量分辨率： | 500000码； |
| 扭角显示分辨率： | 0.0001° |
| 转动方向 | 正反(左右)双向 |
| 试验速度 | 0.05-1000°/min无级调速 |
| 夹头间间距 | 0-200mm（任意可调） |
| 两夹头的同轴度 | ≤Φ0.3mm |
| 夹持直径(mm) | φ 1--φ 10（也可根据用户要求定制） |
三、标准配置：
1、50N.m主机一台；
2、高精度50N.m扭距传感器1只（精度1/1000）
3、扭转通用夹具1套
4、摆线针轮减速机1台
5、交流伺服电机及伺服控制系统1套
6、惠普或联想(4G500G18.5)电脑一台
7、扭转测控专用试验软件1套
9、直线导轨和滚珠丝杠一套
10、使用说明书、合格证、保修卡、装箱单各一份。
四、测控软件
(1) 开放式的程序接口，可为用户定制特殊的试验方法，快速、便捷、可靠，执行金属材料室温扭转试验方法；
(2) 计算机显示扭矩及峰值，精度为示值的±1%，可自动标定；
(3) 计算机显示扭角，精度为0.5%，可自动标定；
(4) 同时记录扭矩-时间，扭角-时间，扭矩-扭角和扭矩-转角试验曲线，可随时切换观察，高速采样；
(5) 准确、完善的数据分析功能，采用人机交互方式分析计算测试材料的机械性能指标，可自动计算弹性模量、屈服强度、非比例伸长应扭矩等，也可人工干预分析过程，提高分析的准确度；
(6) 试验数据采用数据库管理方式，自动保存、打印所有试验数据和试验曲线。
(7) 功能强大的报表编辑器，利用该报表编辑器，用户可以在极短的时间内做出自己想要的任何格式的报表。
