| 分类 | 材料试验机 |
|---|---|
| 类型 | GBW-60Z微机控制杯突试验机 |
| 产地 | 山东济南 |
| 使用电源 | 交流 |
| 执行标准 | 国标 |
| 品牌 | 华兴 |
| 型号 | GBW-60Z |
| 加工定制 | 是 |
| 质量产品认证 | ISO9001 |

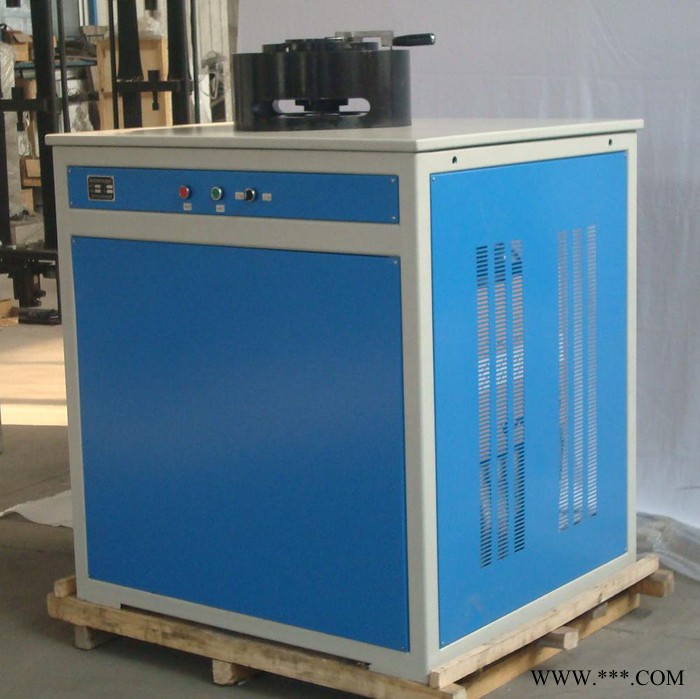

GBW-60Z微机控制杯突试验机
本机是对金属薄板和带材进行延展性试验的专用设备，用于评定金属材料塑性变形及检验金属板材的各项异性，符合GB4156-84《金属杯突试验方法》和GB/T 4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》。主试验力的加载方式采用了液压加紧、伺服闭环控制、等速率、电控机械式加载，并采用了轮辐式传感器，高分辨率的编码器进行信息传输。
主要技术参数
1、 试验板材厚度：0.1～2mm（高精度传感器，板材厚度0.05～0.1mm；2～3mm需特殊订做）
2、 板材宽度：90-100mm；
3、 冲头行程，60mm；
4、 加紧活塞行程40mm。
5、 冲压负荷60kNmax。
6、 **夹紧负荷：25kN。
7、 杯突值分辨率：0.01mm
8、 试验速度：1～200mm/min无级调速
9、 杯突试验模具规格：
●标准冲头球：φ20±0.05mm
●标准垫模孔径：φ33±0.1mm
●标准固定模孔径：φ27±0.05mm
10、特殊定货可提供非标模具。
11、计算机显示内容：夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等.
GBW-60C微机控制冲杯试验机
本机是对金属薄板和带材进行延展性试验的专用设备，用于评定金属材料塑性变形及检验金属板材的各项异性，符合国标GB4156-84《金属杯突试验方法》、GB5125-85《有色金属冲杯试验方法》和GB/T 4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》。本公司杯突试验机采用独特的冲压结构，保证了主试验力的测试精度、控制试样的破裂准确度及杯突值测量准确度。主试验力的加载方式采用了液压加紧、伺服闭环控制、等速率、电控机械式加载，并采用了轮辐式传感器，高精度的编码器进行信息传输。
主要技术参数
1、 试验板材厚度：0.1～2mm（高精度传感器，可实现超薄0.05～0.1mm板材的冲杯试验）
2、 板材宽度：90-100mm；
3、 冲头行程，60mm；
4、 加紧活塞行程40mm。
5、 冲压负荷60kNmax。
6、 **夹紧负荷：25kN。
7、 杯突值分辨率：0.01mm
8、 试验速度：1～200mm/min无级调速
9、 杯突试验模具规格：
●标准冲头球：φ20±0.05mm
●标准垫模孔径：φ33±0.1mm
●标准固定模孔径：φ27±0.05mm
10、冲杯试验模具规格：
●冲头：dpφ32
●冲模（选配）：ddφ32.28 ddφ32.35 ddφ32.43 ddφ32.50
ddφ32.60 ddφ32.75 ddφ32.90 ddφ33.05
ddφ33.20 ddφ33.35 ddφ33.50 ddφ33.80
ddφ34.10 ddφ34.50 ddφ35.00 ddφ35.60
ddφ36.30 ddφ37.00 ddφ38.50 ddφ39.80
12、计算机显示内容：夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等。
