河南喜客GZB-PC矿山空压机无人值守在线监控系统带你体会信息时代

（一）产品简介

空压机无人值守在线监控系统以监控分站、远程监控服务器等组成完整的监控系统，其中，监控分站连接各种传感器，实时获取当前设备的运行参数，包括温度、压力、振动等数据，监控数据在监控分站实时显示，同时监控分站业具有超限声光报警及远程指令执行功能，当不需要远程监控时，可作为独立的监控装置使用。

（二）功能描述

1 润滑油断油保护功能：

无需改动空压机管路、无需管路打孔焊接，即可快速安装断油传感器。

通过实时监测润滑油压的变化，动态分析空压机油润滑状态，当出现油滤堵塞、缺油、断油等异常情况时，油压异常超过设定值时，可自动停止空压机运行，避免机头抱死等严重故障的发生。

油滤监测提醒功能，当油滤出现堵塞及油滤到期时，及时提醒更换油滤，当油滤堵塞时，立即停机并报警。

2 无人值守功能

系统处于无人值守模式下，监控主站和各分站的之间进行相互通讯，采集空压机的运行时间和空压机运行参数。根据监测储气罐压力，与正常用风压力进行比较，自动启停一台或多台空压机。启动失败或者正在运行的空压机出现故障报警、强制停机后，会自动切换到停机等待时间长的空压机，并控制自动启动，投入运行。总管路压力符合正常用风压力，同时可根据设定的自动轮值时间，自动切换运行的空压机，使多台空压机平衡运行，确保各空压机均衡损耗，维保时间基本同步。通过PLC系统的模糊运算，合理启动空压机的台数及启动时机，避免空压机长时间卸载空转，以及空压机的短时间频繁启动，做到大节能控制，降低运行能耗，实现节能降耗的目的。

3空压机电机振动监测功能

实时监测空压机电机振动量，当振动量超过设定的报警值时，自动报警并停机，避免由于轴承异常、润滑不良、进气异物等故障隐患导致严重故障发生。

4电动机主轴承温度监测功能

当检测到轴承温度超过设定的报警值时，立即显示报警信息，当轴承温度超过设定的停止阈值时，立即停机保护，避免严重问题发生。

5有毒有害气体监测功能（选配）

实时监测空压机房内有毒有害、易燃易爆气体的含量，当出现环境气体出现异常时，立即报警，提醒值班人员注意，避免有毒有害气体进入压缩空气内，对压缩气体使用人员造成 人身伤害。

6电力信息采集功能

通过modbus通讯从高压配电柜读取空压机电力数据，当急停状况发生时**地站将报警型号发送至上位机，上位机接收到报警信息后，发出语音报警，并通过modbus通讯向高压配电柜断电停机指令，空压机停机。

7自动排污排水功能

在储气罐排污口增加排污排水电磁阀，定时启动排水排污，或者通过远程手动操作，启动排水排污功能，当冬季气温低于零度时，排污口会由于气温过低而结冰，堵塞排水管道，无法排水，需要进行加热处理，采用伴热带进行恒温加热，确保排水排污管道不结冰堵塞。

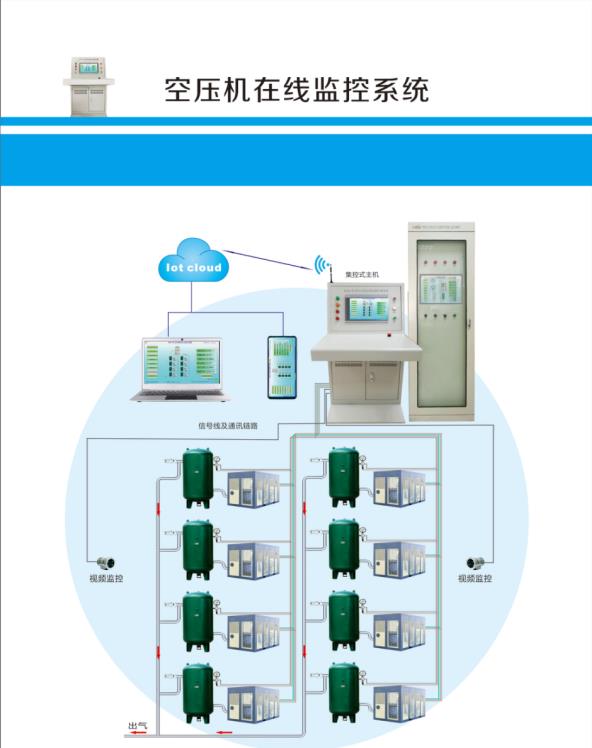

可配置多台监控分站，用于数据采集和现场控制，并具有参数显示功能及现场操作功能。配置集中控制站作为现场控制主站，监控分站和集中控制站组成控制网和MODBUS通讯网。现场控制站和空压机**地控制主机做系统主要分布式控制与集中控制。系统配置一台高性能工控机作为远程上位机，安装运行组态软件。集中控制主站与上位机采用高速网络通讯协议进行高速数据通讯，当通讯距离超过100米时，数据传输采用单模架空光纤，将集中控制主站与上位机系统链接，在空压机站集中控制站和调度室的上位机上实现远程集中监控。

（三）设计依据

1、2016版《煤矿安全规程》

2、2020版《煤矿安全生产标准化管理体系基本要求及评分办法》（试行）

3、AQ1013-2005《煤矿在用空气压缩机安全检测检验规范》

4、AQ6201《煤矿安全监控系统通用技术要求》

5、AQ2055-2016《金属非金属矿山在用空气压缩机安全检验规范》

6、IEC标准（国际电工委 员会）

7、MT209煤矿通信、检测、控制用电工电子产品通用技术要求

8、《煤矿安全规程》（2010）

9、GB/3836.4-83《性环境用防爆电器设备本质安全型电路和电气设备要求》

10、GB/J93-86《工业自动化仪表工程施工及验收规范》

11、GB5005-93《通用电设备配电设计规范》

12、GB3836.1-83《型环境用防爆电器通用要求》

13、MT209-90《煤矿通信检测控制用电工电子产品通用技术要求》

14、GB/T3729-1992《远程终端通用技术条件》

15、GB/2173-1990《矿用一般型电气设备》

16、MT/T108-2002《煤矿安全生产监控系统软件通用技术要求》

17、AQ/6201-2006《煤矿安全监控系统通用技术要求》
