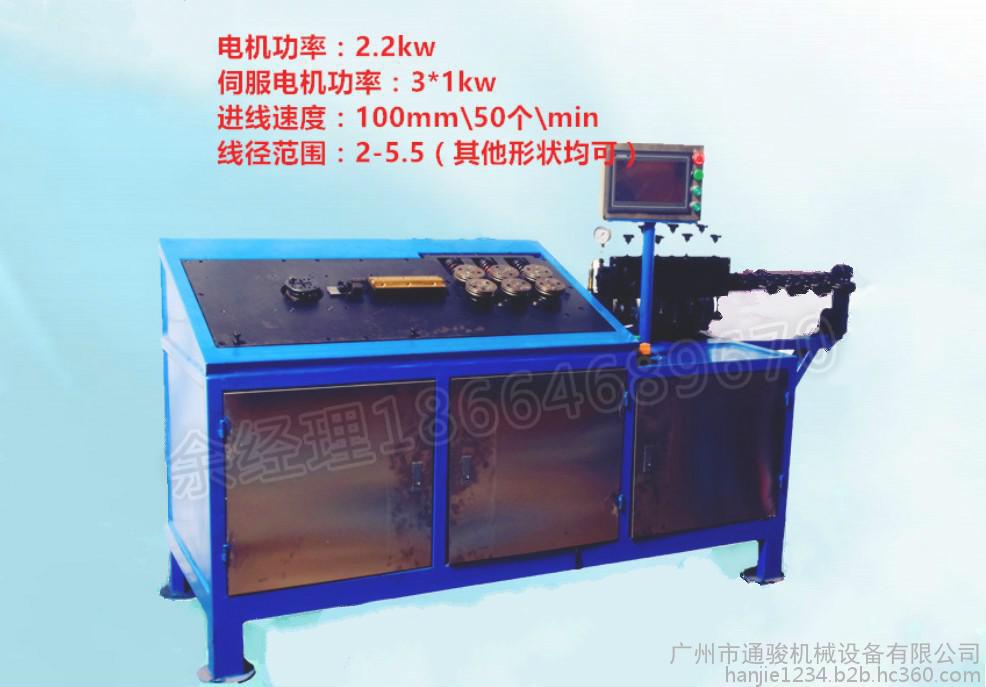

| 别名 | 铁线成型机 |
|---|---|
| 材质 | 不锈钢 |
| 电动机功率 | 2.2kw |
| 电压 | 380（V） |
| 动力类型 | 液压 |
| 规格 | 1 |
| 控制形式 | 数控 |
| 类型 | 全新 |
| 外形尺寸 | 2000*800*1000 |
| 用途 | 不锈钢合金,型材料 |
| 种类 | 弯管机,折弯机 |
| 重量 | 0.8 |
| 是否库存 | 否 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 通骏 |
| 型号 | TJCX2.5-5 |
| 加工定制 | 是 |
整机特点：
本设备设计理念，以机器代替人工，无需调直材料、无需开模即可生产，您需要弯什么形状只要它是在一个平面上，我们的机器都可以满足您的要求.
适用于铁线、钢线、不锈钢线及有色金属线材（圆、方、扁线）、打（弯制）方、圆、六角、椭圆用不规则形状和各种平面扣类，各式挂钩等。伺服送料，液压切断，保证了长度的**性。
主要技术参数：
|
| |||
| 机种型号 | TJCX2.5-5 | ||
| 线径范围 | 铁线 | 2.5-5 mm |
|
| 钢线 | 2.5-5mm |
| |
| 送线长度 | 按照用户设定 |
| |
| 弯折角度 | ± 0.02° |
| |
| **送线速度 | 按照100mm产品达50个min |
| |
| **弯折速度 | 2-5 turns / sec |
| |
| 定位准确度 | ± 0.5° |
| |
| 4轴使用效能 | 水平移动2.7KW;送线3.8KW; 转线2.7KW 切刀2.7KW; 内**2.7KW; 外**2.7KW | ||
| 安装电力 | 2.2KVA |
|
|
| 伺服电机 | 3*1kw |
|
|
| 机器材积 | 长 2000MM |
|
|
| 宽 800MM |
|
| |
| 高 1000MM |
|
| |
| 机器重量 | 850KG |
|
|
| 标准配备:送线架一个 | |||
| (1) 送线轮 | 3pcs | ||
| (2) 切刀+切刀固定座 | 1 SET | ||
| (3) 旋转头 | 2PCS | ||
| (4) 工具箱 | |||
| 选备配备: | |||
| (1) 送线架 500KGS 或 1000KGS 或 1500 KGS | |||
设备工作原理：
设备选用细分驱动器控制高精度步进电机送线，机械传动选用精密齿轮连接，永远保持不变的送线精度和送线速度；剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命；控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：

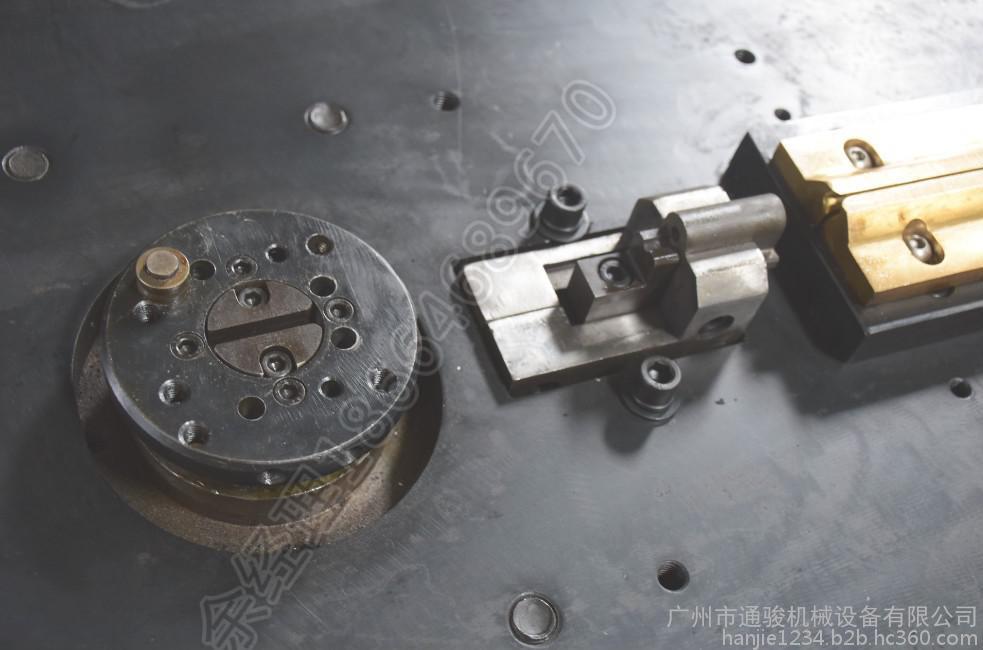

由精密步进电机驱动送线轮转动，用PLC与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机**转速，杜绝了机械传动的冲击**保证了实际传送铁线长度与理论计算长度一致；在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置；可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。
设备结构特点：
适合不同线径、分条料的铝线、铁线、铜线、不锈钢线卷成不同的圈径或不同弧线，长度误差小于1MM。通常用于铁线制品、风扇网圈、工艺品、灯罩等行业。
温馨提示：本产品不支持网上订购，产品均以实际配置计价为准，网上标价均为统一虚价，给您造成的不便还请谅解！具体价格请沟通后计算配置而定。谢谢****设备，免费打样！您可将样品邮寄给我们，我们将通过试验，为您选择**的机型，欢迎到厂实地参观考察！
