| 电动机功率 | 5.5KW |
|---|---|
| 售后服务 | 一年保修 |
| 外形尺寸 | 4000X1000X1400 |
| 用途 | 彩钢,镍铝合金,不锈钢合金,型材料,装配生产 |
| 种类 | 冷弯机 |
| 重量 | 4 |
| 经营模式 | 生产加工 |
| 品牌 | 诺维 |
| 型号 | YX40-200 |

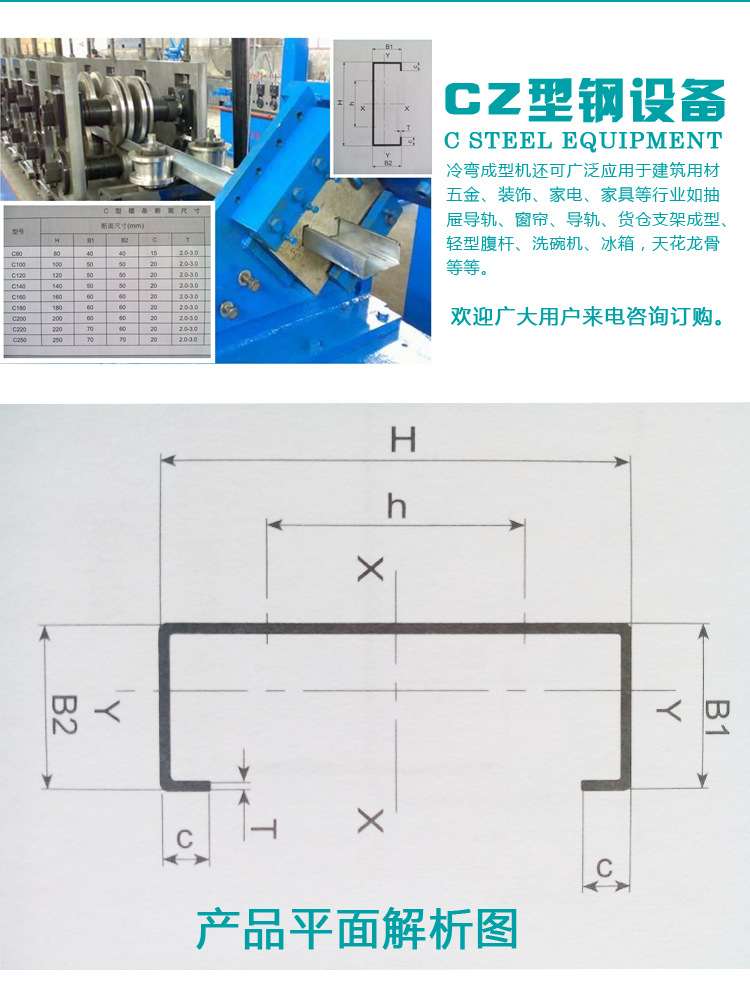

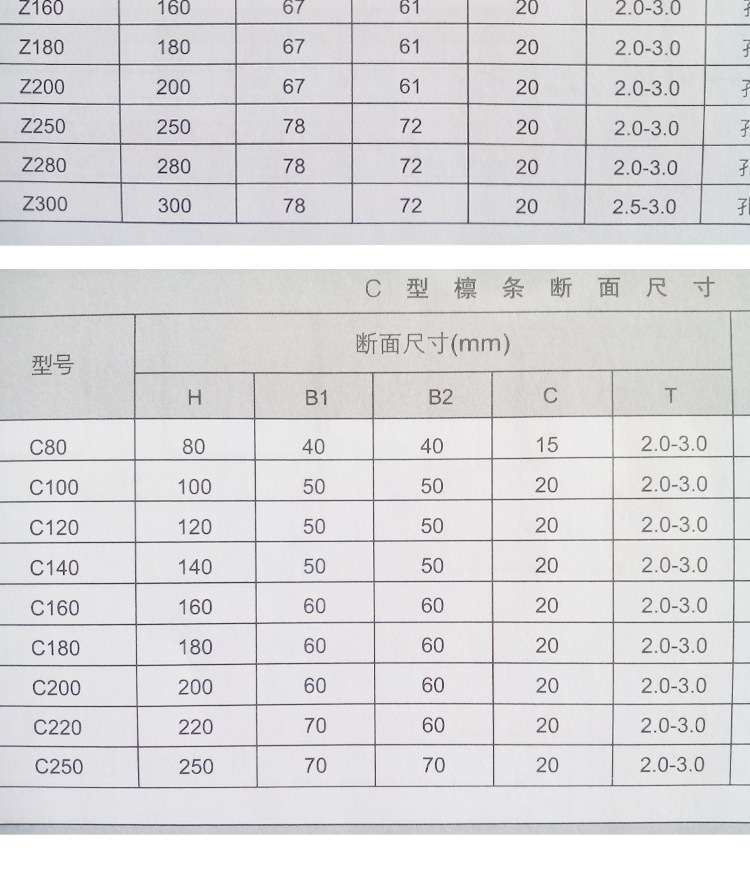

C型钢冷弯成型生产线方案说明
一、设备具体参数：
| 产品材料材质： | A3 |
| 产品材料厚度： | A=0.8mm-1.5mm |
| 产品成型速度： | 0-12m/min |
| 设备总功率： | 约5.5KW |
| 设备用电： | 交流380V，50Hz,三相 |
| 控制用电： | 交流220V，50Hz ，单相 |
| 生产线方向： | 面向操作台，从（左）至（ 右 ）方向。 |
二、 产品成型流程：
2T放料器—14组滚压成型主机---调直---定尺切断---下料
三、设备结构:
（1） 放料架部分
l 配置电动放料架: 1台
l 可放材料外径尺寸: ≤1300mm
l 内孔涨缩直径: Ф350mm～Ф510mm
l 可放材料宽度: 300mm
l 可放材料重量:1000Kg
l 涨缩型式: 手动
l 带手动刹车装置

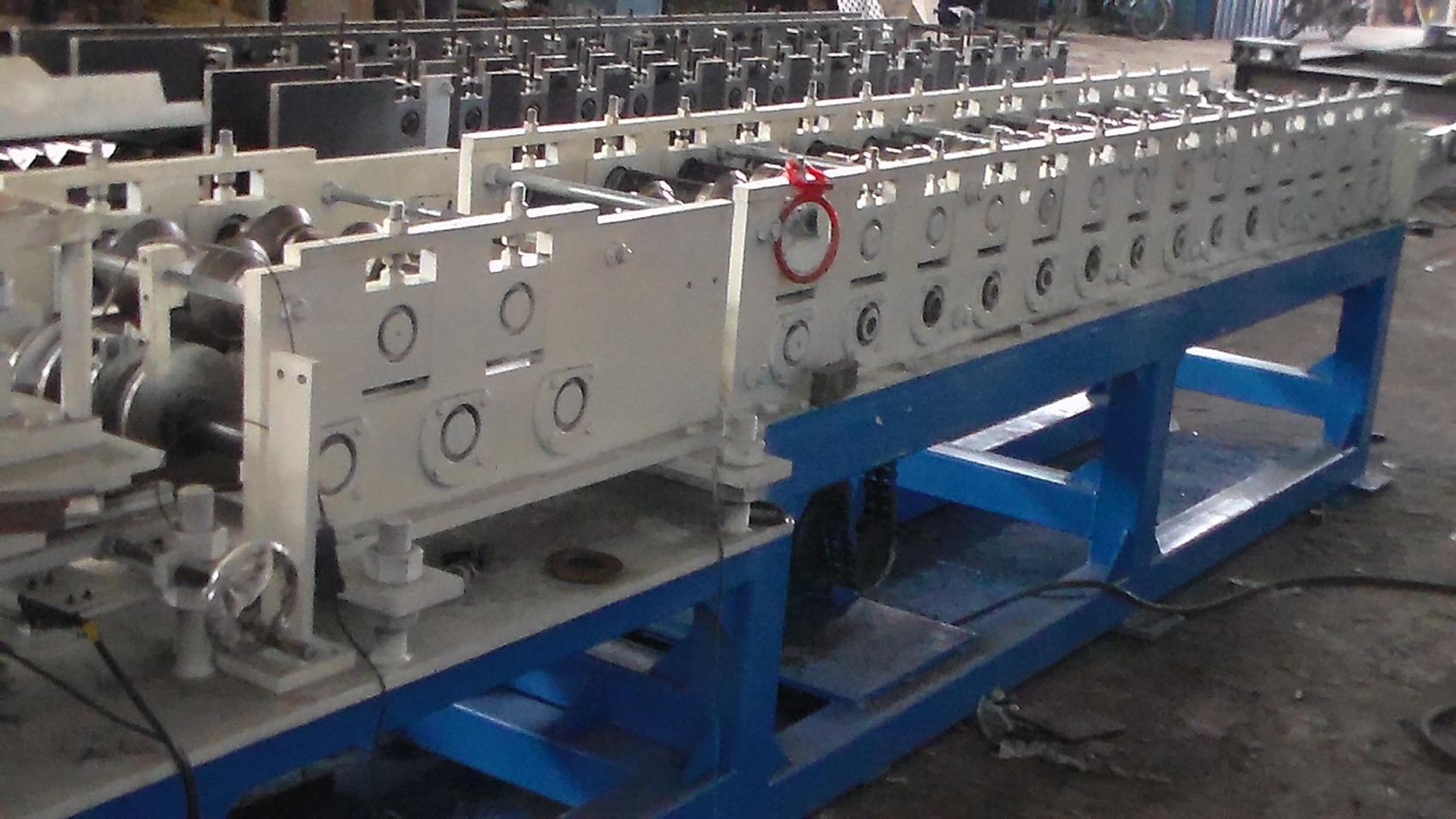

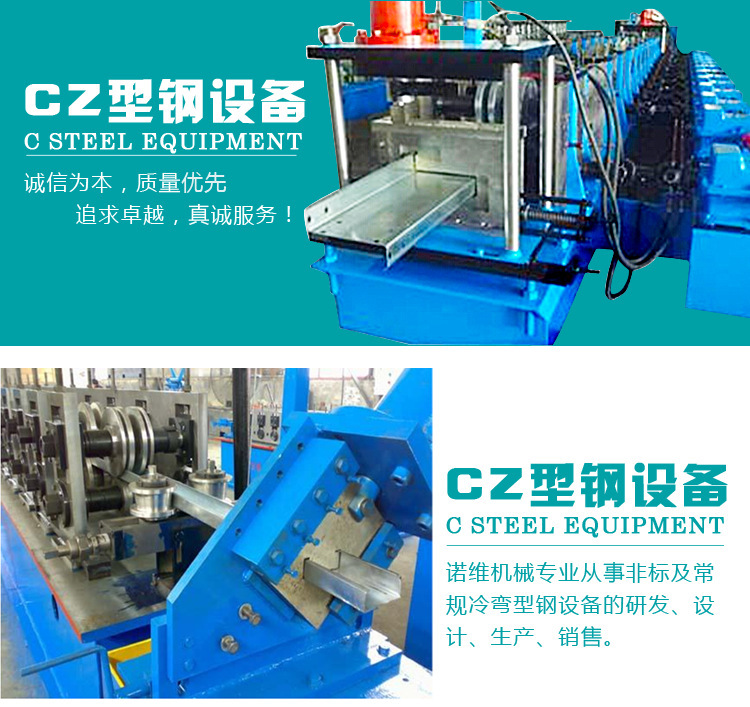

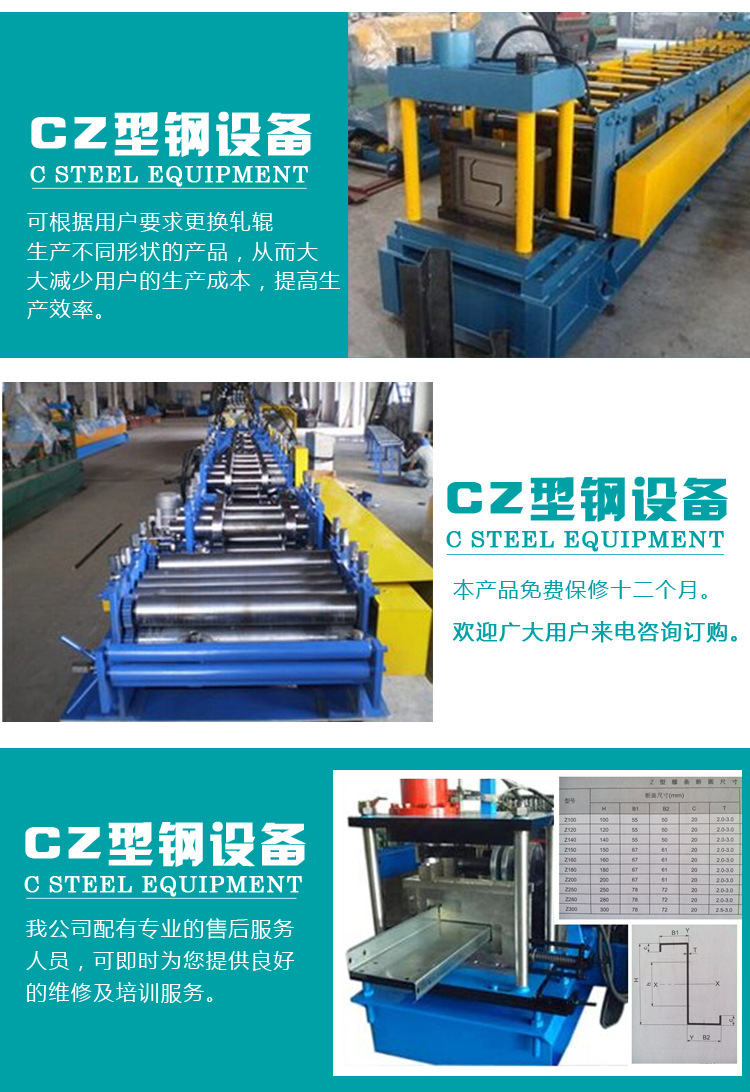

（2） 主机部分
| 结构项目 | 基本型 |
| |
| 机架采用整体结构 | 100X100X4mm方管焊接 |
| |
| 底板 | 16mm |
| |
| 侧板 | 25mm |
| |
| 进料型式 | 采用导板导料 |
| |
| 成型轧轮组数 | 14组 |
| |
| 成型轧轮材料 | GGr15耐磨轴承钢 |
| |
| 扎轮加工 | 淬火处理,硬度HRC58-60℃,表面镀硬铬处理 |
| |
| 主轴 | Φ52mm |
| |
| 主轴轴承(每边侧板) | 上轴都采用6009、下轴都采用6210滚珠轴承各一个 |
| |
| 主机动力 | 5.5kw电机 |
| |
| 主机传动系统 | 传动由电机通过250减速箱链轮与联动齿轮连接，带动扎轮同步转动 |
| |
| 调直系统 | 2组轧轮调直 |
| |
| 切断部分 |
|
| |
| 切断模具 |
|
| |
|
| |||
四、运行环境：
1：电源电压：380V±10%/三相四线，频率：50HZ。
2： 环境温度：0-40℃，相对湿度：60-95%RH。
质量保证：供方保证所使用的材料、元器件是用上等的材料和元器件制造，而且主要电器元件是原装的、全新的、未曾使用过的，并完全符合合同规定的数量、规格、性能和需方的使用要求，供方对该生产线的滚压模具实行免费保修两年，其它部件一年（自验收合格之日起）。
