| 售后服务 | 一年保修 |
|---|---|
| 外形尺寸 | 5500X1000X1400 |
| 用途 | 彩钢,镍铝合金,不锈钢合金,型材料,装配生产 |
| 种类 | 冷弯机 |
| 重量 | 4 |
| 经营模式 | 生产加工 |
| 品牌 | 诺维 |
| 型号 | YX40-200 |
货架立柱成型机生产线
200X40槽（冷轧带）
S=1.2-1.5mm
注：按双方确认图纸制造
一、冷轧成型机包括：
放料部分（含牵引调平）>缓冲装置>液压冲孔装置>缓冲装置>主机部分>液压切断部分 （全长23米）

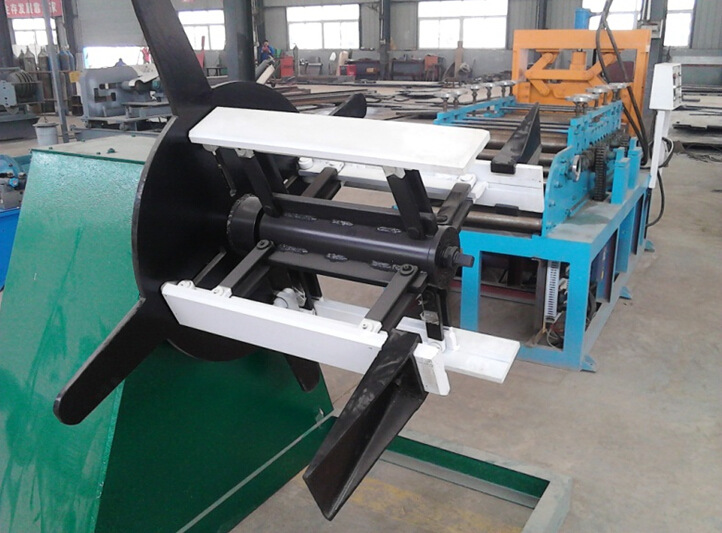

1. 放料部分
1.1手动涨缩（Φ350—Φ520），承重2T，带摆线针电机（变频器驱动）；

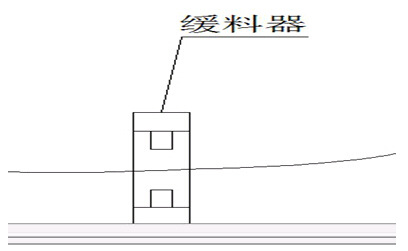

2. 缓冲装置：
设置在液压冲床前后的传感微动装置；
3. 调平部分
3.1调平辊9辊，辊外径Φ45，（分布：进出口上下各两支，调平上2下3）；
4. 缓冲装置：
设置在液压冲床前后的传感微动装置；

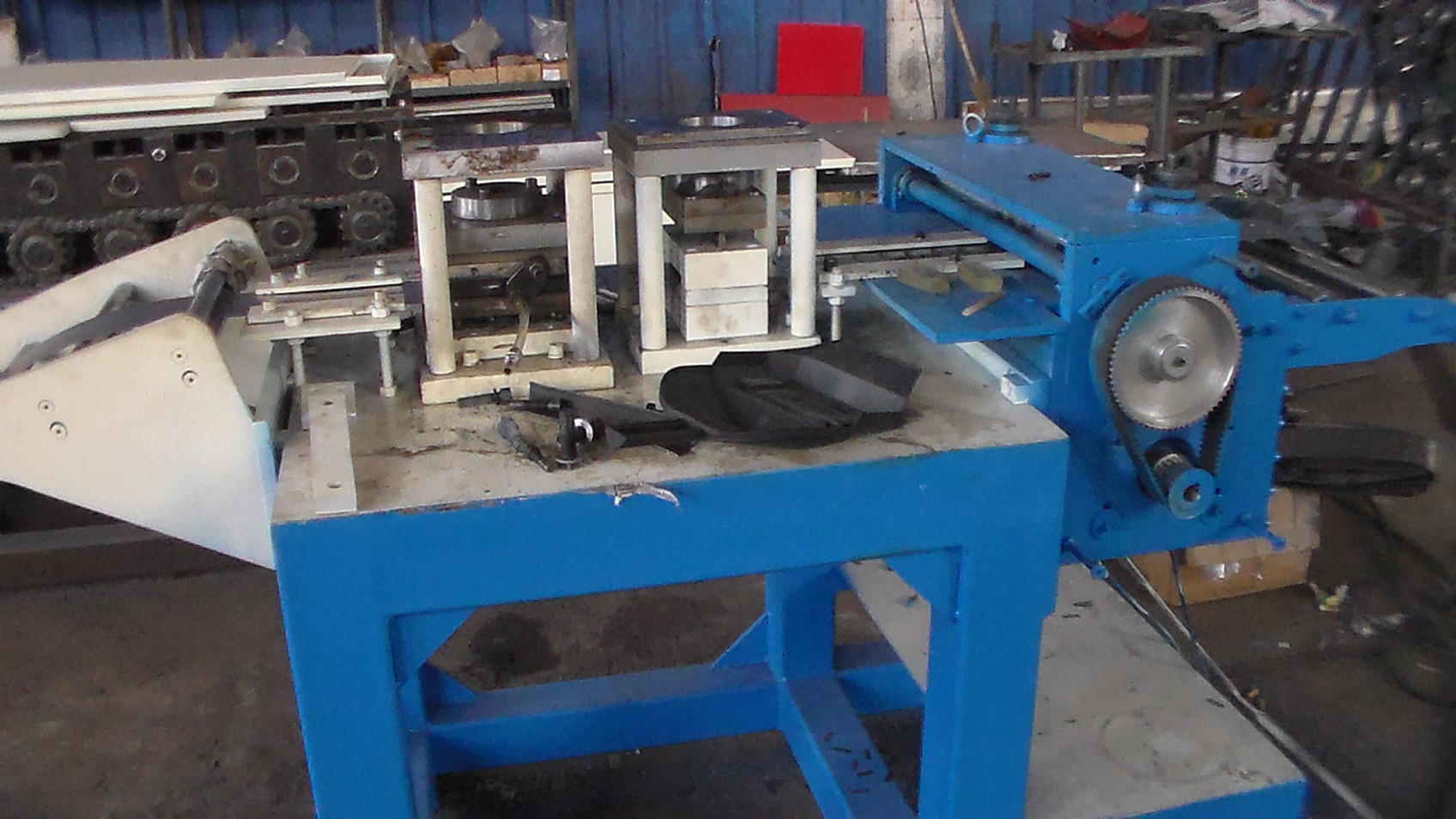

5. 液压冲孔装置：
5.1 25T液压冲床（60冲次）；
5.2 伺服送料器（保证冲孔之间的准确性）；
模具采用液压控制凸点形式
6. 缓冲装置：
设置在液压冲床前后的传感微动装置；

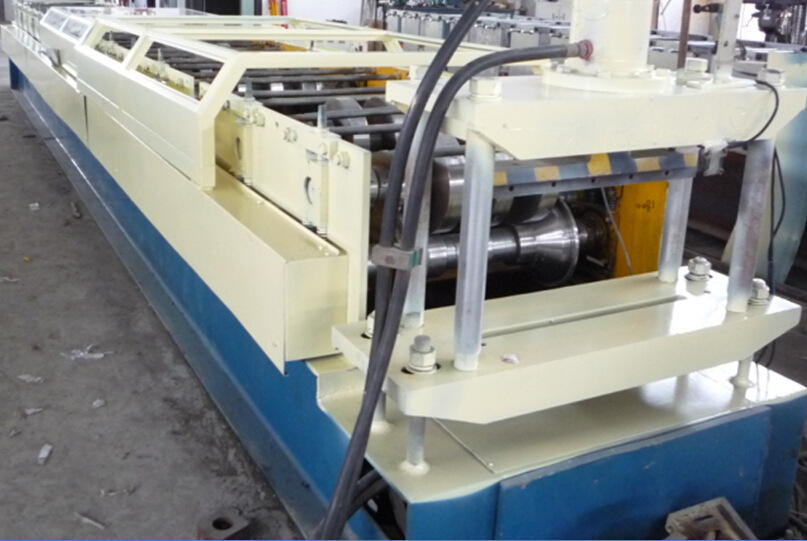

7. 主机部分：
![0A1]1J{V$D$[D`E[X(~2FEM](https://www.springweb.cn/file/upload/202209/14/035941201.jpg)
7.1 主机采用80*80方管焊接，架上附上S=20钢板（已加工好）作为安装基础;
7.2 侧板采用S=25mm，精磨后，侧板缺口及孔精加工，发黑处理；
7.3 轧辘组数：16+2=18组（含调直辘），材料：Ggr15，淬火后HRC58-60°C，后精加工，镀硬铬处理；
7.4 主轴为Φ52，调质精磨;轴承采用6207滚珠轴承；
7.5 主机功率5.5kw齿轮电机（调频器驱动）;
7.6 线速度0—8米/分钟；
伺服电机（深圳威科达）传动丝杆；直线导轨滑动；
7.7 液压切断：
8T油缸切断；
7.8 主机约长5.5米 之间,拖料架6米；
7.9 入料口采用轴承形式;
7.10（编码器控制）；
7.11 含冷却装置;（建议不用）
电气控制系统：
伺服电机 威科达
触摸屏 台湾屏通7吋
编码器 松下1000P
变频器 松下5.5KW
交流接触器 德力西
运行环境：
1：电源电压：380V±10%/三相四线，频率：50HZ。
2： 环境温度：0-40℃，相对湿度：60-95%RH。
