| 测量范围 | 50（KN） |
|---|---|
| 测量精度 | ±1% |
| 产地 | 济南 |
| 负荷 | 50KN |
| 拉伸速度 | 0-500（mm/min） |
| 类型 | 拉力试验机 |
| 品牌 | 方圆 |
| 型号 | WDW-5 |
| 拉伸空间 | 700（mm） |
| 起批量 | 1台 |

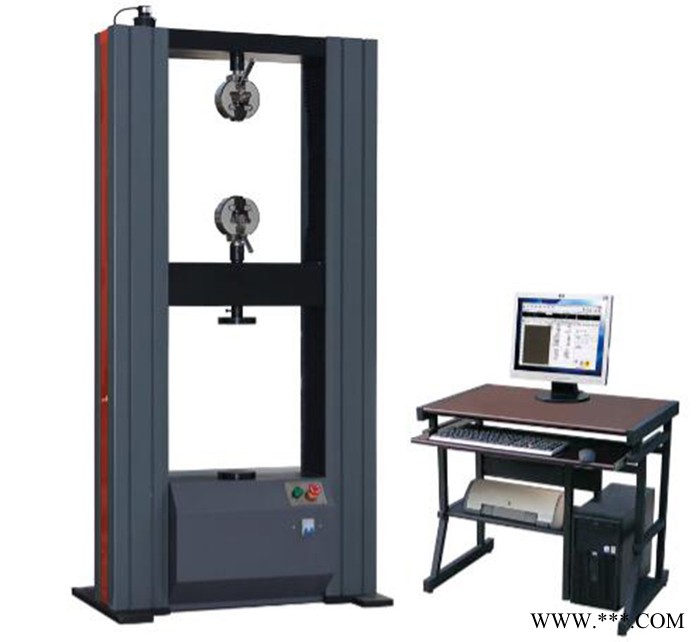

产品介绍：
WDW-5/10/20微机控制电子万能试验机的设计采用国外的先进控制理念，满足标准GB/T228《金属材料室温拉伸试验方法》GB/T7314《金属材料室温压缩试验方法》GB/T14452《金属材料弯曲力学性能试验方法》可以满足GB、ISO、ASTM、DIN等标准。可根据客户需求增加其它相应标准，外形美观、操作方便、性能稳定可靠。
计算机通过方圆公司研制的全数字控制系统进行采集控制、经方圆全数字调速控制器直接控制全数字调速电机转动、转速经减速系统减速后通过精密丝杠副实现横梁上升、下降，完成试样的拉伸、剥离等力学性能试验。
技术参数及规格：
1、试验力：50KN ；
2、 量 程: 0N-50KN；
3、 试验力准确度；优于±1%
4、 位移分辨率:0.01mm；
5、 位移测量准确度：优于±1%；
6、 拉伸行程: 700mm（可增大）
7、 压缩行程：700mm（可增大）
8、 试验行程：700mm（可增大）
9、 位移速度控制范围：0.05-500mm/min
10、位移速度控制精度：优于±1%；
11、试验机级别：优于1级
12、变形示值误差：≤±（50+0.15L）
13、试验机尺寸：740*500*1840 mm
14、外观：符合GB/T2611要求
15、成套性：符合标准要求
16、保护功能：试验机有过载保护功能
17、供电电源:220V，50Hz
18、重量：400KG

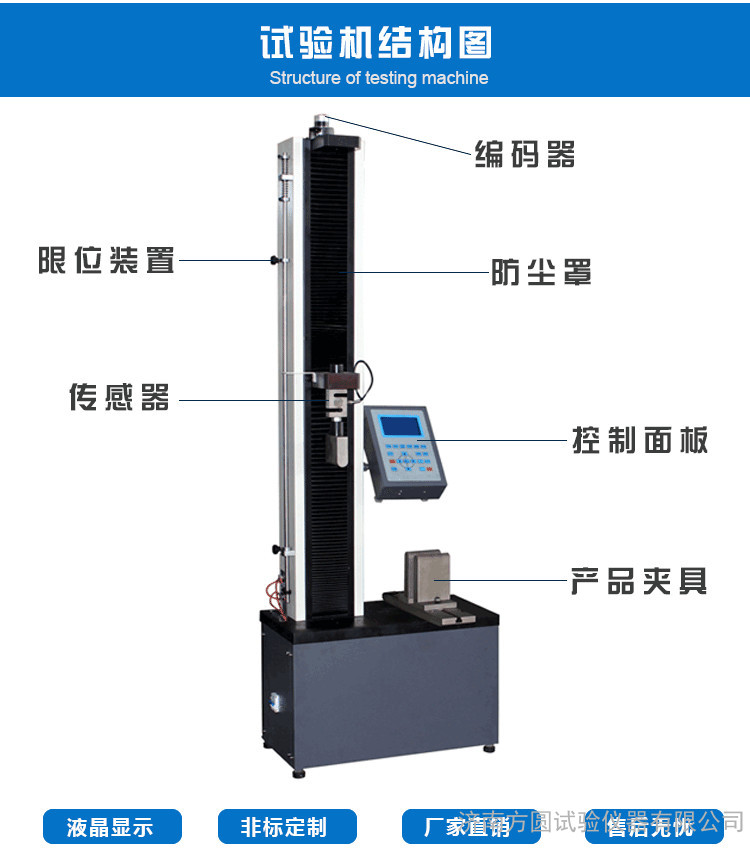

主机部分：
主机部分由导向立柱、上横梁、中横梁、工作台组成台式框架，调速系统安装在工作台下部。调速精度高、范围宽、性能稳定的交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。
该结构保证机架有足够的刚度，同时实现高效、平稳传动。
丝杠与丝母之间有消除间隙结构，提高了整机的传动精度。
试验空间：拉伸试验在上横梁和中横梁之间完成，压缩、弯曲试验在中横梁和工作台之间完成。
传感器：
负荷传感器安装在中横梁的下部，在试验机出厂时已装配好，用户不要轻易拆卸。其容许载荷是额定容量的102%，必须注意试验时施加的载荷不能超出容许范围。
