一、产品简介：

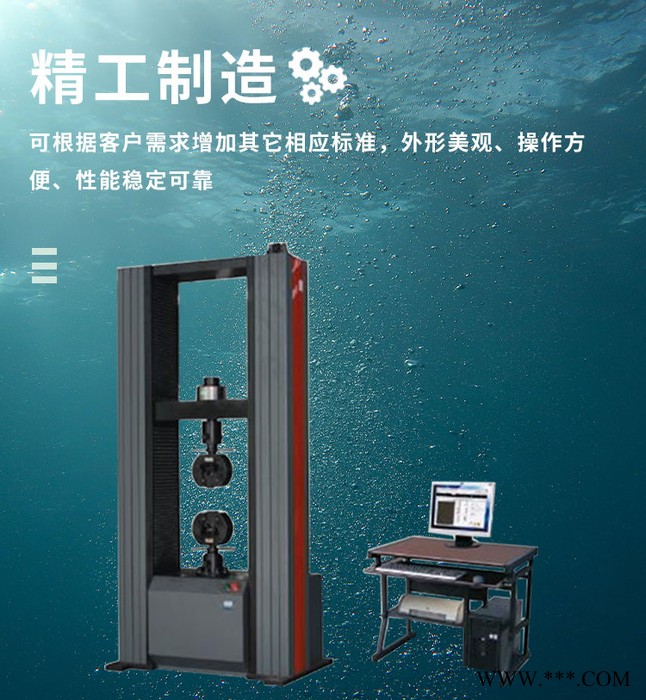

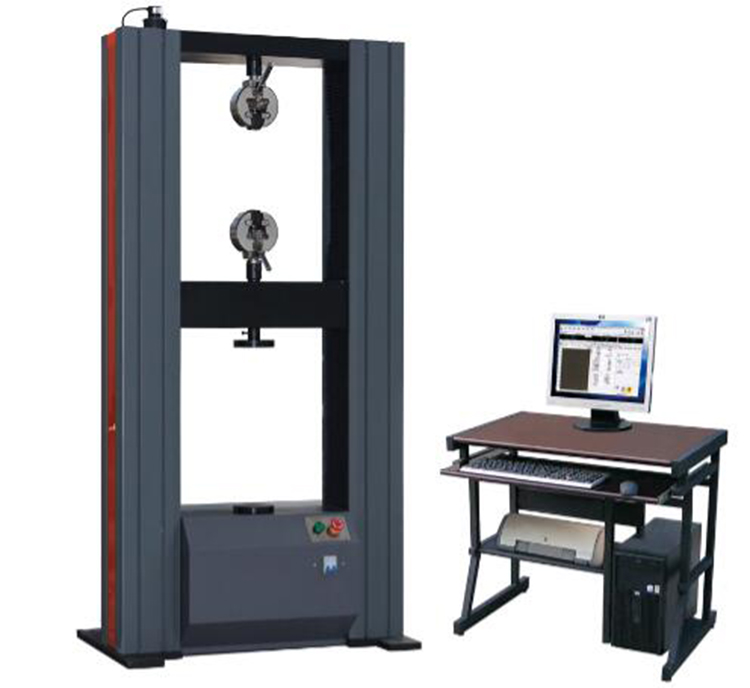

FYDW微机控制电子万能试验机的设计采用国外的先进控制理念，满足标准GB/T228《金属材料室温拉伸试验方法》GB/T7314《金属材料室温压缩试验方法》GB/T14452《金属材料弯曲力学性能试验方法》可以满足GB、ISO、ASTM、DIN等标准。可根据客户需求增加其它相应标准。外形美观、操作方便、性能稳定可靠。计算机通过方圆公司研制的全数字控制系统进行采集控制、经方圆全数字调速控制器直接控制全数字调速电机转动、转速经减速系统减速后通过精密丝杠副实现横梁上升、下降，完成试样的拉伸、剥离等力学性能试验。
试验机专业软件实现自动求取**力、抗拉强度等数据。计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料标准的要求、试验报告多样化如WORD、EXECEl等方式。FYDW微机控制电子万能试验机可分为FYDW-5、FYDW-10、FYDW-20、FYDW-30、FYDW-50、FYDW-100、FYDW-200、FYDW-300八种型号，该机无污染、噪音低，效率高，具有较宽的调速范围。

二、适用范围：

本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合相关标准的要求。该机可对橡胶、塑料、塑胶、无纺布、纺织面料、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(及其它高硬度钢)、铸件、钢板、钢带、有色金属、汽车配件、合金材料及其它非金属材料和金属材料进根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后，用其进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，也可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数；建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析；是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

三、技术参数：
序号 技术指标 FYDW-5 FYDW-10 FYDW-20 FYDW-30 FYDW-50 FYDW-100 FYDW-200 FYDW-300
1 试验机等级 1级或0.5级
2 试验力**值 5kN 10kN 20kN 30kN 50kN 100kN 200KN 300KN
3 试验力测量范围 **试验力的（0.4～100）%
4 试验力测量精度 **试验力的（0.2～100）%测量范围内，优于示值的±1％（1级）；
**试验力的（0.4～100）%测量范围内，优于示值的±0.5％（0.5级）
5 试验力分辨力 ±300000码
6 变形**值 10mm
7 变形测量范围 引伸计满量程的（0.2-100）%
8 变形测量精度 引伸计满量程的（0.2-100）%范围内，优于示值的±1％（1级）；
9 位移测量精度 优于示值的±1％（1级）；优于示值的±0.5％（0.5级）
10 位移分辨力 0.001mm
11 位移速度（mm/min） 0.   005 ~ 500
12 拉伸行程（mm） 700
13 压缩行程（mm） 600
14 试验宽度（mm） 380 400 420 650
15 力控速率调节范围 0.005--5%Fs/s
16 力控速率控制精度 为±1%设定值以内
17 变形速率调节范围 0.005—5%Fs/s
18 变形速率控制精度 速率＜0.05%Fs时，为±1%设定值以内；
速率＞0.05%Fs时，为±0.5%设定值以内
19 位移速率控制精度 速率＜0.01mm/min时，为设定值的±1%以内；
速率≥0.01mm/min时，为设定值的±0.5%以内。 0.005—250mm/min
20 恒力、恒位移、恒变形控制范围 （0.5~100）%Fs
21 恒力、恒位移、恒变形控制精度 设定值≥10%Fs时，为设定值的±0.1%以内；
速率＜10%Fs时，为设定值的±1%以内
22 工作环境 室温10～35℃，湿度20%～80%
23 主机外形尺寸
（宽×深×高）(mm) 700*450*1750 750*500*1850 820*550*1950 1100*770*2613

24 主机重量（kg） 350 400 850 1560
