| 传热面积 | 15（m2） |
|---|---|
| 功率 | 15（kw） |
| 规格 | CT-C-O |
| 适用物料 | 多种可用 |
| 外形尺寸 | 1380*1200*2000（m） |
| 应用领域 | 食品、化工、制药 |
| 占地面积 | 12（m2） |
| 重量 | 820（kg） |
| 转速 | 3（r/min） |
| 操作方式 | 连续式 |
| 干燥介质 | 空气 |
| 工作类型 | 组合式 |
| 品牌 | 力马干燥 |
| 型号 | CT-C-O |
| 加工定制 | 是 |

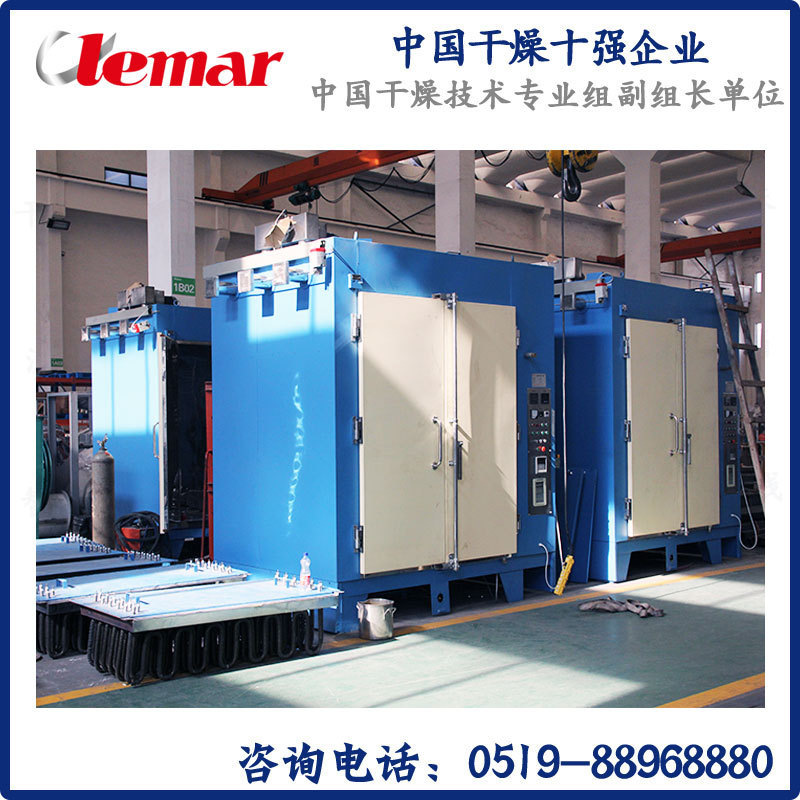

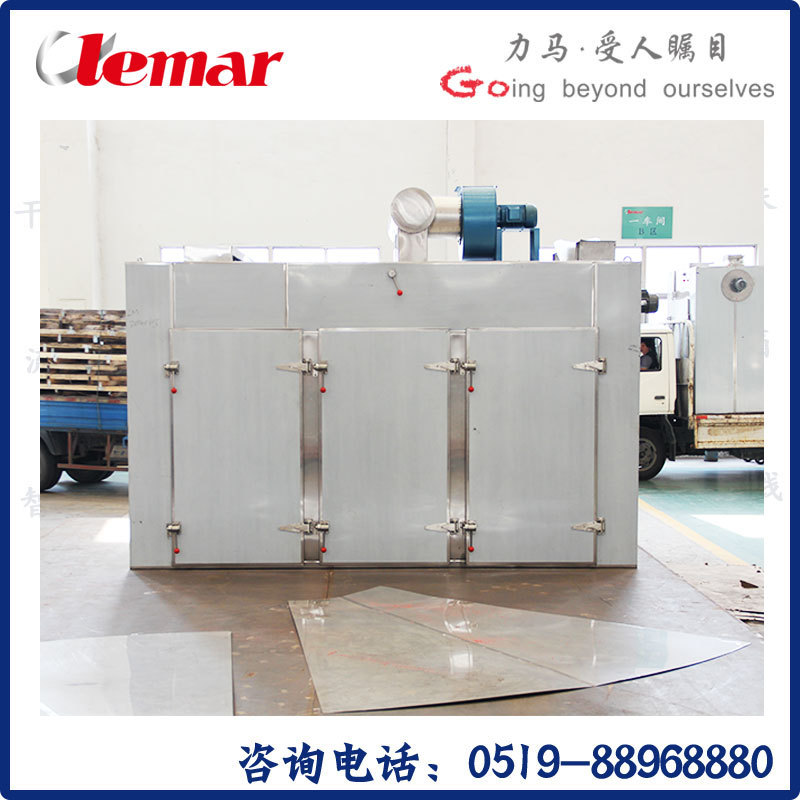

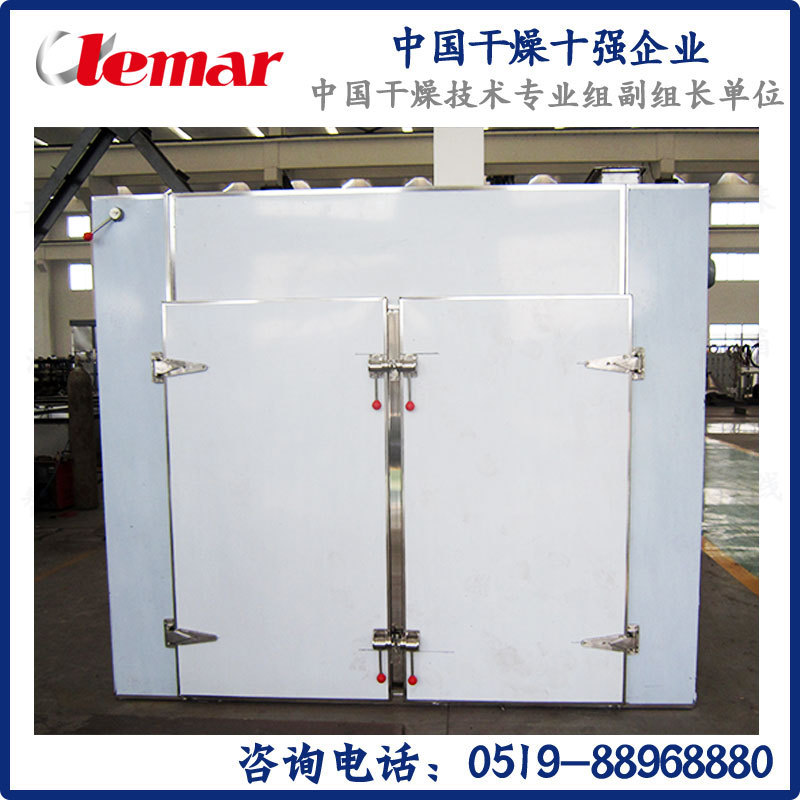

催化剂热风循环烘箱(电加热）
催化剂非标烘箱设计方案
一、 电气控制系统：
①、温度控制：加热采用导热油和电加热两用型。温度控制采用多段式程序温度控制器**长度16段，可以定义烘箱加温、保温、不同的工艺曲线。
②、电加热控制：采用SSR控制（固态继电器控制），可以较**控制烘箱内的温度。
③、排湿风机：可以手/自动运行，自动运行可以设定排湿风机的工作时间，时间在99小时59分内可调。排湿风机功率1.5KW，变频器控制。
④、烘箱内：配4点的温度无纸记录仪以实时记录烘箱内的实测温度，以便数据分析。
⑤、操作：风机启动停止，加热启动，故障报警，具有相对应按钮与指示灯。
⑥、采用PLC作为烘箱的主要控制器，排湿机的定时控制。
⑦、电气的控制元件采用施耐德的电气产品作为主控产品。
二、安全装置：
①、具有漏电保护器。
②、电流过流保护器。
③、电机过流保护器。
④、超温超时保护器。
三、烘箱运行的概述：
烘箱采用程序式控制器，可以多段控制箱内的温度，对于新风的补充可以在不同的温度对自动新风口进行控制（例如，加温段可以将排风系统关闭，在保温过程中将排风机打开）
烘箱有4点的温度记录，一个温度检测点可以明确记录下烘箱内部变化的情况，并在温度失控制时具有超温的保护。
四、零部件一览表（省略）
五、烘箱技术参数
1、设备为非标干燥机，电加热60KW，分别控制
2、箱体外形尺寸：4280×2200×2270mm
3、设备总重：约2800kg
4、烘箱使用温度不大于200℃
六、制作方式
1、主骨架：A3钢
2、保温层（材料）：硅酸铝
3、内壁及循环风道：SUS316L
4、外壁：SUS304
5、风机：组合件（叶轮铸铝）
6、控制柜：组合件，与箱体一体，有数字显示
7、电加热管：SUS316L不锈钢管
七、细节要求
1、门把手及铰链采用SUS304；
2、右侧门右下角安装烘箱即停装置；
3、定时开关机功能及运行结束报警功能；
4、烘箱内部两侧增加导风板，冲孔，风速均匀；
5、排湿风机采用变频调速控制箱体内风速，1.5KW，西门子；
