| 产地 | 河北 |
|---|---|
| 成型周期 | 10秒 |
| 传动方式 | 液压传动 |
| 激振频率 | 50次/分 |
| 类型 | 瓦片机械 |
| 外形尺寸 | 11000 |
| 用途 | 建筑工地 |
| 振动频率 | 50hz |
| 整机重量 | 10t |
| 直径 | 70mm |
| 总功率 | 22kw |
| 主振形式 | 液压 |
| 成型压力 | 200吨 |
| 品牌 | 兴和 |
| 型号 | 80/120-300 |
| 加工定制 | 否 |

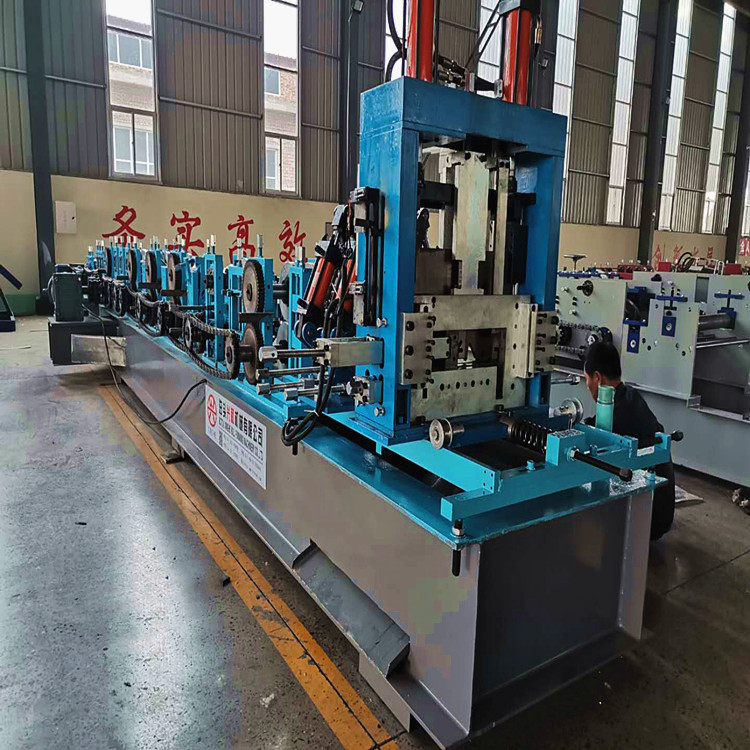

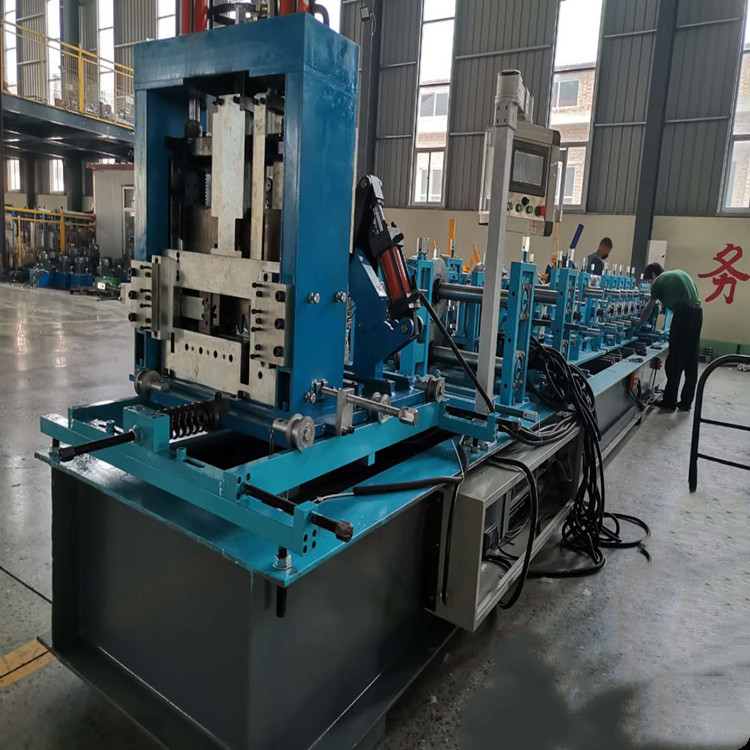

全自动CZ一体机80/100-300彩钢CZ檩条成型机
型号：80/100-300电动换型
一、成型主机
1.进料：导向轴+导向轮
2.整平：上三下四+两道引送，全实心轴调质热处理并抛光电镀
3.主成型：18组成型（其中一道为腰高成型87-95度任意调辊组）
配有13组CZ互换模块，旋转180度即可完成切换，通过电动按钮调换
规格大小。
4.压筋：一字直筋
5.校直：十辊CZ专用两轴向校直+四辊两轴向校直，共两个校直单元
6.引送：配传动，上下轴齿轮驱动
7.冲孔：成型后冲单孔+冲双孔，配圆孔Φ14mm和Φ16mm和椭圆孔26×16mm 和
26×14mm。
8.剪切：成型后剪切系统，剪切无需换刀。
二、控制系统
1.主控柜：1台
2.换型方式：（电动）换型、（三个换型电机：0.75*3kw）
3.换型配电箱：1个（安装在机架中部）
4.外接控制器：1个（可方便在生产过程、调试过程中点动控制前进、后退）
5.主配件产地：PLC、触摸屏、继电器、
接近开关、长度编码器
