| 加工定制 | 是 |
|---|---|
| 产品用途 | 加热 |
| 产品别名 | 控制器 |
| 节电设备类型 | 工业节能设备 |
| 品牌 | 飞度电磁 |
| 型号 | FD-AC220V5KW |

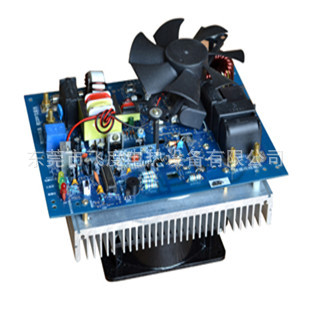

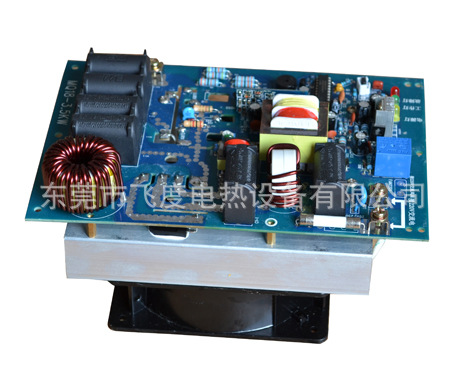

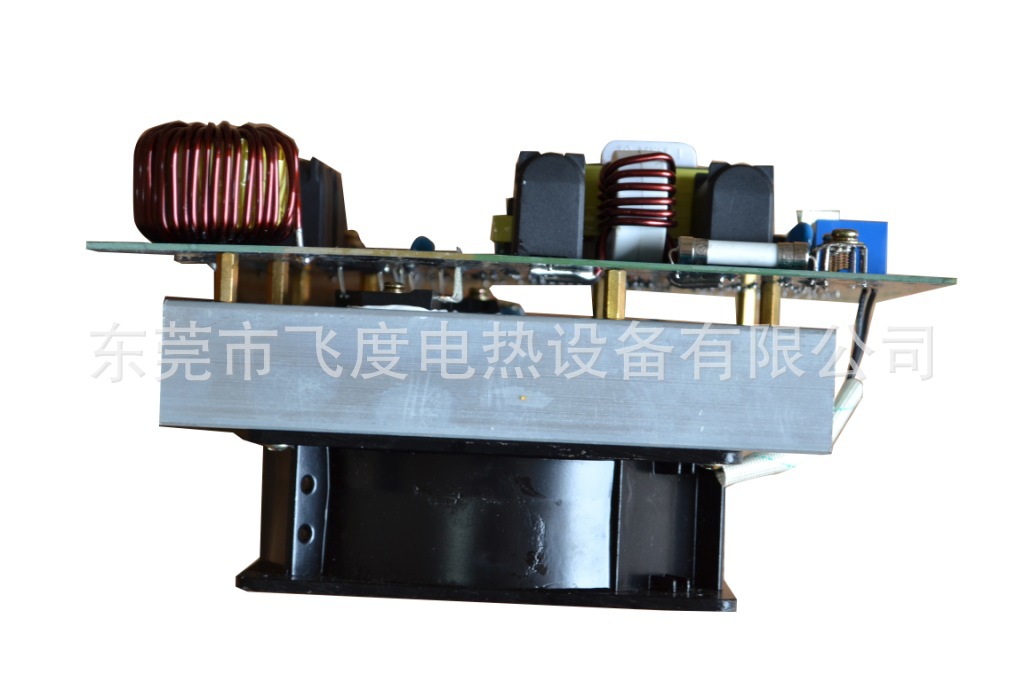

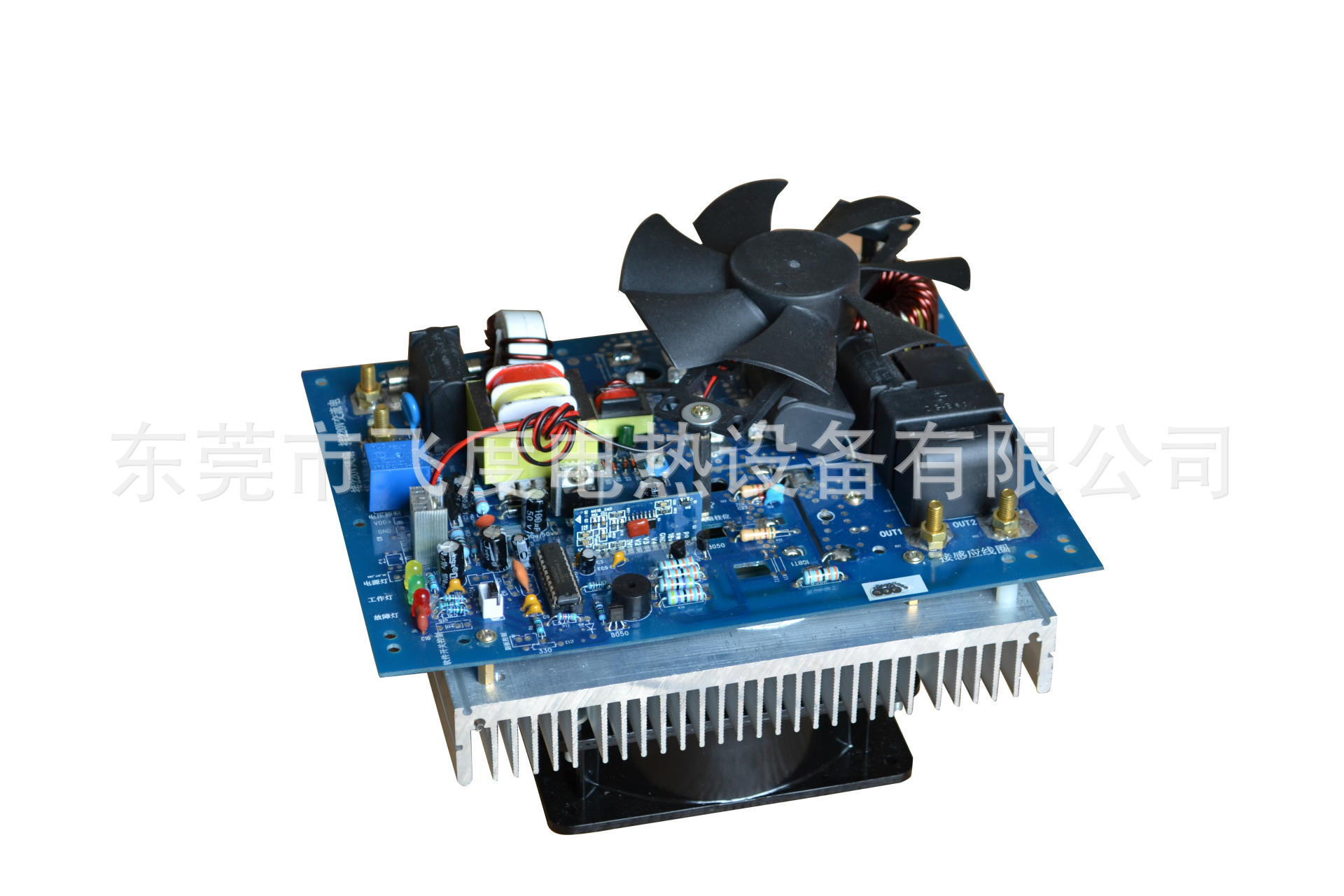

5KW加热器主板技术参数：1：尺寸：400*220*120（长*宽*高）
2：工作电压：220V
3：功率（可调）：4500W-5000W
4：负载电感量： 65±10uH
5：转换效率>90%
6：工作频率:20-25kHZ
7：工作温度:-10度至+50度
8：工作方式:连续加热
9：浪冲保护
-+1500V
10：抗杂波干扰:4000V
11：感应线圈到发热体的安装距离15mm（保温棉压紧后加上环氧板的厚度）
12：多组线圈并绕在同一发热体上，线圈相互之间的距离大于10厘米。
13电流20-22A，8-10平方线，大概用11-13米线，保温棉20-25毫米，电感量只是一个参数，
再用电流表测输入电流，是否达额定输入电流，要是达不到**通过电位器顺时针调节，调节时注意，要是电流显示值变小了**不能再调节，可能是电感量过大了，需要减小电感量。（电感量减小**是减少线圈匝数，进线电流大，增加线圈匝数。）二、接线说明
1、 三个指示灯，为”电源灯”、“工作灯”、“故障灯”灯。正常工作时”电源灯”、“工作灯”在亮。“故障灯”灯灭。当发电路发生故障时“故障灯”灯在闪亮。
2、 电源220V接于“接220V交流电”的柱子上，不分火线零线随便接入即可。
3、 线圈接于“接电磁线圈两端”的两个接线柱上，螺丝要拧紧。
4、本板子出厂设定为供电即可以工作,此时“开关控制”插座口内有一个短路线（黑色的）将此插座短路。也可以用手轻轻取下“开关控制”插座上的短路线（黑色的），将一条两芯的联机线的一个端头插到“开关控制”插座上，另一端两个插头接到温控器的常开的两个触点，连接好即可试机使用电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线散热器，风扇带进流电，固定，架空或者用绝缘材料
